家用小型电动快速磨刀器具结构设计

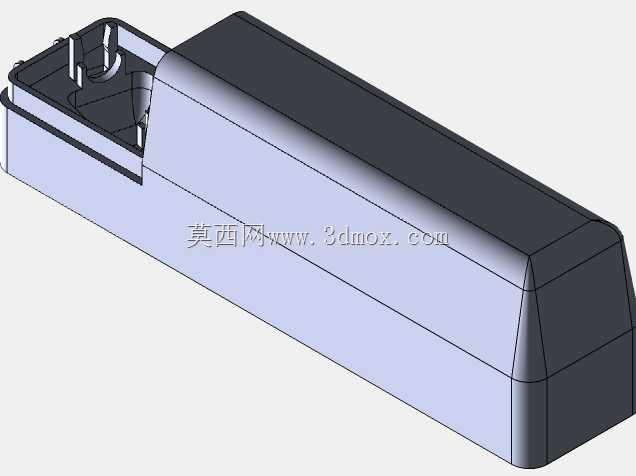

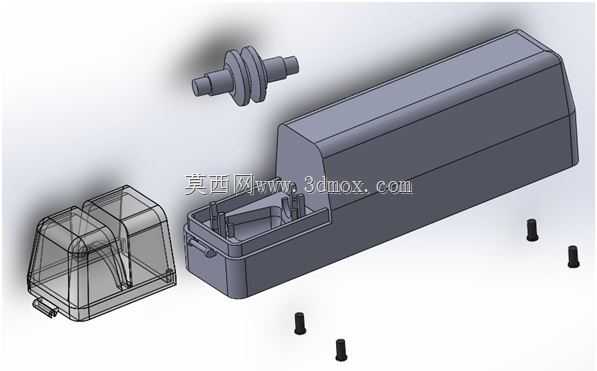

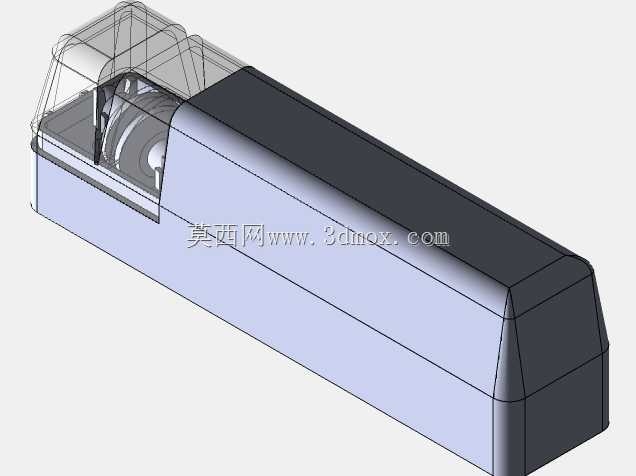

　　这款磨刀器具的结构设计，核心围绕日常家用场景下的刀具刃口维护需求展开，区别于工业级重型磨刀设备的大体积、高功率配置，整体采用紧凑的卧式长方体布局，整机外廓长度控制在180mm左右，宽度70mm，高度65mm，放置在厨房台面时不会占用过多操作空间，底部预留的1.5mm高度防滑胶条安装槽，可适配常规厚度的橡胶防滑垫，避免打磨过程中设备随手部施力发生滑移。从功能实现逻辑来看，设备前端设置半透明防护仓，将两组不同目数的磨轮完全包覆在仓体内部，仅预留供刀具伸入的窄缝开口，打磨过程中产生的金属碎屑与磨料粉尘会被限制在仓内空间，不会飞溅到操作台面上，防护仓与主机身采用卡扣式连接，无需额外工具即可拆卸清理积屑。

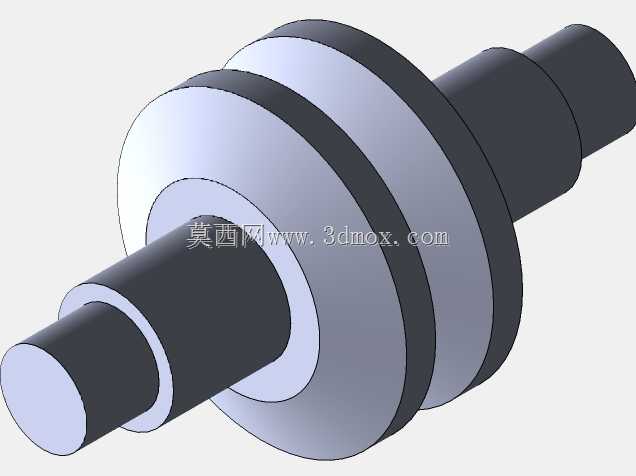

　　磨轮的传动结构内置在主机身后半段的密封腔体内，动力输出端与磨轮轴采用快拆式配合结构，当磨轮损耗到限定厚度时，可直接打开防护仓更换对应磨轮，无需拆解整机传动部分。设计过程中针对磨轮的进给角度做了反复校核，将刀具导入角度固定为20度，刚好匹配大多数家用厨刀、水果刀的出厂开刃角度，普通用户无需掌握专业磨刀的角度控制技巧，只要将刀具顺着导槽匀速拉动数次，即可完成刃口的打磨修复，避免人工手持磨刀时角度不稳导致的刃口磨偏、卷边问题。设备的外壳采用上下分壳结构，分型面设置在机身侧面中线位置，所有连接螺丝都隐藏在底部防滑垫与铭牌贴的下方，外观面没有外露的连接结构，整体线条做了R3-R5的圆角过渡，没有尖锐的棱角，

　　日常拿取挪动时不会刮擦台面或者划伤手部。机身顶部做了1.2度的微倾斜面，刚好贴合用户站立操作时的视线角度，可直观看到前端导槽的位置，无需刻意低头对位。从实际使用的场景适配性来看，这款设备除了满足家庭厨房的日常刀具维护需求，也可放置在小型餐饮门店的后厨操作区，应对高频次的刀具打磨需求，整机的供电模块采用内置式低压设计，操作端没有外露的导电部件，即使在台面偶尔沾水的潮湿环境下使用，也能保障操作安全。磨轮组的配置做了差异化区分，粗磨轮采用80目棕刚玉材质，负责修复刀具刃口的缺口、卷边等较严重的损耗，精磨轮采用320目白刚玉材质，负责在粗磨之后抛光刃口，让刃口达到顺滑锋利的状态，两个磨轮的导槽分别做了不同的颜色标识，

　　用户可根据刀具的损耗程度选择对应的打磨位置。设备的开关设置在机身尾部的顶面位置，采用翘板式大按键设计，手部沾有水渍或者油污时也能轻松按压操作，按键周边做了2mm高的凸边防护，避免台面积水顺着按键缝隙渗入机身内部。在结构强度校核阶段，针对机身外壳的壁厚做了优化，主体受力位置壁厚设置为2.5mm，非受力的外观面壁厚设置为1.8mm，既保证了磨轮高速运转时机身的结构稳定性，不会产生明显的共振异响，也尽可能控制了整机的重量，单手握持挪动时不会有过重的负担。防护仓的透明部分采用半透明PP材质，既可以直观观察内部磨轮的磨损情况与积屑多少，也不会因为透明度过高导致打磨过程中磨料反光刺眼。导槽入口处做了喇叭口导向结构，入口宽度比内部磨轮位置宽8mm，即使刀具放入时存在轻微的位置偏差，也能顺着导向面滑入正确的打磨位置，降低用户的操作门槛。整机的内部走线全部沿着壳体内壁的走线槽布置，线体与传动部件之间预留了3mm以上的安全间隙，避免长期使用过程中线体被运动部件磨损造成短路故障。电机安装位置设置了十字型减震筋位，电机与壳体之间垫有0.8mm厚的EVA减震垫，可有效吸收电机运转时产生的震动，降低工作时的噪音传递，实测正常打磨时的设备噪音控制在55分贝以内，不会产生明显的噪音干扰。
