双灶头简易支架式燃气加热炉结构设计

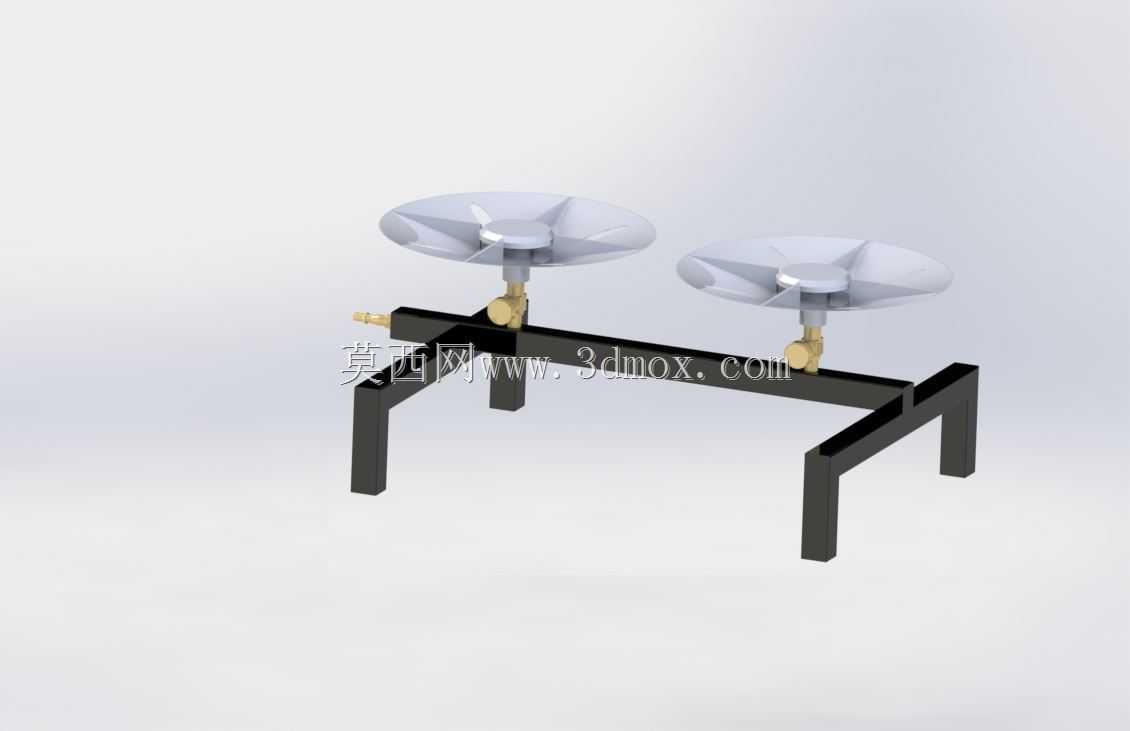

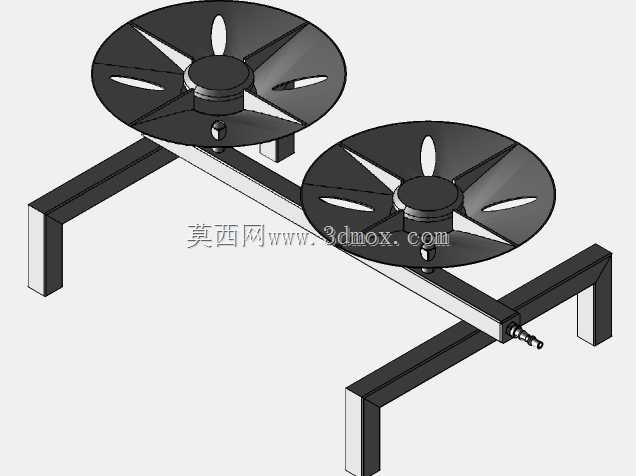

这款双炉头燃气加热装置，主要面向户外临时作业炊事、小型流动餐饮摊点、工地临时伙房这类无固定厨房配套的场景设计，也可作为小型加工场景里对工件进行局部低温加热的简易热源使用。两个独立炉头沿横向支架排布，间距设置充分考虑了常用炊事容器的摆放边界，常规直径30厘米以内的炒锅、汤锅同时放置不会出现干涉，支架支腿向外延伸的结构，能让整体重心落在支撑面范围内，即使放置较重的满装容器也不会出现侧翻风险。从结构设计逻辑来看，整体采用框架式型材搭建主体支撑，没有多余的装饰性结构，所有承力部位都做了直角加固处理，炉头与支架的连接位置预留了调节余量，可根据实际使用的气源压力微调炉头高度，保证火焰外焰刚好接触容器底部，提升热利用效率。进气端采用单管路接驳设计，通过内置的气流分配结构同时为两个炉头供给燃气，管路走线完全内嵌在支架型材的空腔内，避免日常使用过程中管路被剐蹭、高温炙烤出现破损，提升使用安全性。炉头本身采用星型分火盖结构，火孔沿径向均匀分布，能让燃气流出后充分与空气混合，燃烧时火焰分布均匀，不会出现局部火力过旺导致的糊底问题，分火盖与炉头底座采用可拆分的插接结构，日常清理积碳、疏通火孔时可以直接取下，不需要拆解整体结构。支架支腿的高度设置符合人体站立操作的舒适区间，操作时不需要过度弯腰，支腿底部预留了安装孔位，如果是长期固定点位使用，可以通过膨胀螺栓将整体固定在地面或者操作台上，进一步提升稳定性；如果是流动使用场景，直接放置在平整硬质地面即可正常使用，不需要额外做基础固定。在建模过程中，所有配合部位都预留了合理的安装公差，炉头与支架的连接孔位、气管接驳的接头位置都按照通用五金件的标准尺寸做了匹配，不需要二次修改就可以直接对接市面上常见的民用燃气软管、低压燃气阀门，整体结构没有复杂的曲面加工件，所有零部件都可以通过常规的型材切割、钣金冲压、简单机加工完成制作，加工门槛低，维护更换配件的成本也很低。两个炉头之间的横梁除了起到结构加强的作用，也可以临时放置小型厨具或者待加热的小型工件，充分利用了支架的上部空间，不会出现结构冗余。
