折叠式便携户外炭烤支架结构

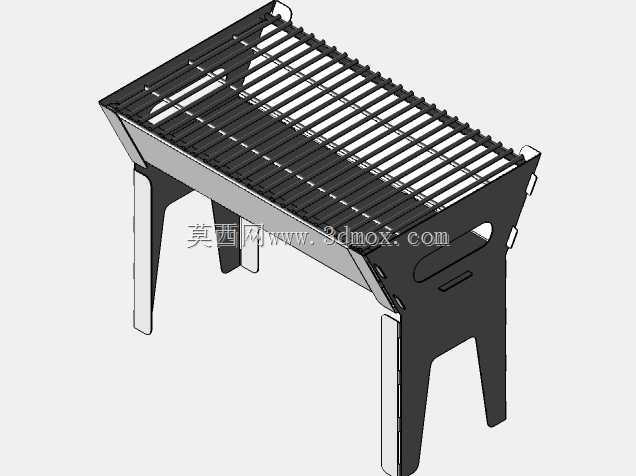

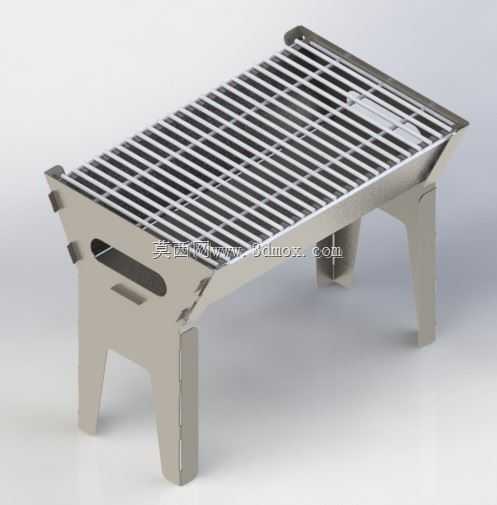

　　这套折叠式小型炭烤支架主要面向户外露营、庭院聚餐、自驾休憩和临时炊事场景，结构上采用薄金属板折弯、插接与折叠支撑相结合的方式，把传统烧烤炉的炉体、支腿、烤网承托和通风部位整合在较少的零件中。实际使用时，支架展开后形成稳定的矩形工作台面，上方放置平行栅条烤网，炭料置于炉盆区域，热量通过栅条间隙向上传递，适合小块肉类、蔬菜、海鲜等食材的直接炭烤。

　　从结构设计角度看，该类产品的关键不在于复杂传动，而在于薄板件的展开关系、折叠限位、插接刚度和热变形控制。支腿由侧板向下翻折形成，腿部与炉体之间通过折弯线、卡槽或舌片进行定位；展开后，支腿向外形成一定张角，可降低重心并提高抗侧翻能力。侧板上的长圆孔既承担搬运握持功能，也可作为通风和观察区域，帮助炭火获得适量空气。炉体边缘设置上翻或折边结构，用于约束烤网位置，避免烤网在翻动食材时横向滑移。

　　烤网部分采用多根平行金属条排列，条间留有均匀间隙。这样的布置一方面让炭火热流直接接触食材，另一方面便于油脂和碎屑下落，减少积油造成的明火。栅条两端需要落在炉体承托边上，承托边的宽度和高度决定烤网的安装边界；若承托边过窄，运输或使用中容易脱边，若过深，则会增加材料消耗并影响取放。建模时应把烤网作为独立装配体处理，分别建立栅条、外框和限位关系，便于后续调整栅条间距、丝径和表面处理方式。

　　折叠设计的核心思路是减少 loose parts。常规烧烤架往往需要单独安装四条腿、紧固件和炭盆，现场搭建时间较长；该结构通过钣金件自身的折弯和卡扣完成形态转换，收纳后可近似成为扁平片状，便于放入车尾箱、露营箱或储物柜。设计时需要重点检查折叠过程中是否存在干涉：支腿旋转范围内不能与炉盆侧壁、加强舌片或烤网边框发生碰撞；卡槽进入锁定位置后应具有明确到位感，同时又不能因热膨胀而难以拆卸。

　　外形边界方面，工作台面呈长方形，长宽比例适合两到四人小规模烧烤。支腿展开后把炉体抬离地面，既减少地面湿气对炭火的影响，也降低高温炉体对草地、木桌或帐篷地布的直接热辐射。腿部底端应保留足够接触面积，避免在软土或沙地上过度下陷；若用于硬质地面，还可在底端增加折边或脚垫结构。炉体高度不宜过低，否则用户弯腰操作时间较长；也不宜过高，否则折叠后尺寸和重心稳定性都会受到影响。

　　钣金成型工艺对三维建模提出了明确要求。侧板、端板和支腿的轮廓需要适合激光切割或数控冲裁，折弯线应保持统一半径，密集开槽处要避免尖角导致应力集中。炭火工作温度较高，材料在受热后会产生膨胀和轻微翘曲，因此长平板区域不宜完全刚性锁死，适度利用折边、翻孔和分段卡槽释放热变形。炉盆内部可设置承炭台阶或可拆卸炭床，使炭料与底部之间保留空气层，提升燃烧效率并减少底板局部过热。

　　在三维装配中，应分别表达展开使用状态、折叠收纳状态和中间运动状态。展开状态用于校核支腿着地、烤网限位、通风孔位置和操作高度；折叠状态用于校核包装厚度、堆叠方式和手持孔位置；中间状态则用于检查钣金件旋转角度、卡扣插拔方向以及人工操作顺序。对于需要出工程图的场景，侧板展开图必须标注折弯方向、折弯扣除、槽口宽度和关键配合尺寸，尤其是支腿插入槽与炉体侧壁之间的间隙，间隙过小会导致装配困难，过大则会产生晃动。

　　该结构在实际选型中适合追求轻量、少零件和快速收纳的户外炊事需求。若面向频繁商用租赁，可增加材料厚度、耐腐涂层和可更换烤网；若面向个人露营，则可优先控制重量和折叠厚度。整体建模应围绕钣金展开、折叠运动、热场使用边界和人机操作高度展开，而不是单纯追求外观造型。
