便携式可折叠金属烧烤炉结构设计

　　这套折叠式金属烧烤装置面向户外聚餐、营地烹饪、露台休闲烧烤等使用场景，核心目标是在满足炭火承载、通风助燃和隔热防护的前提下，把传统固定式烧烤炉的占用体积压缩到便于车载、手提和居家收纳的程度。整体结构没有采用复杂铰链或焊接框架，而是围绕薄板金属件的插接、折弯和互锁关系展开，装配后形成近似立方的炉体；拆开后各板件可以平铺叠放，减少运输和存放空间。

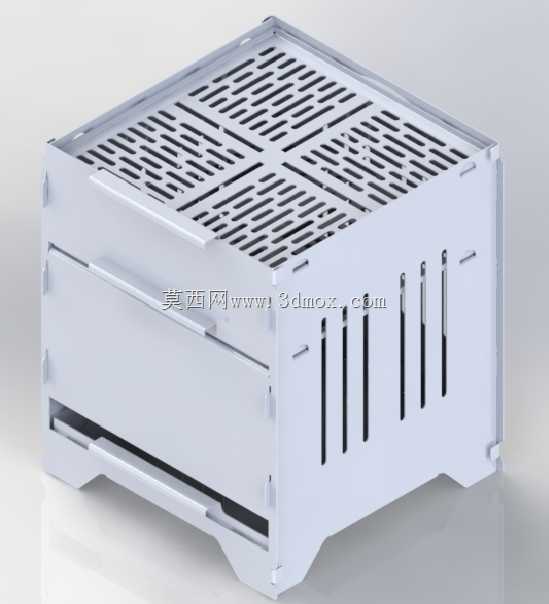

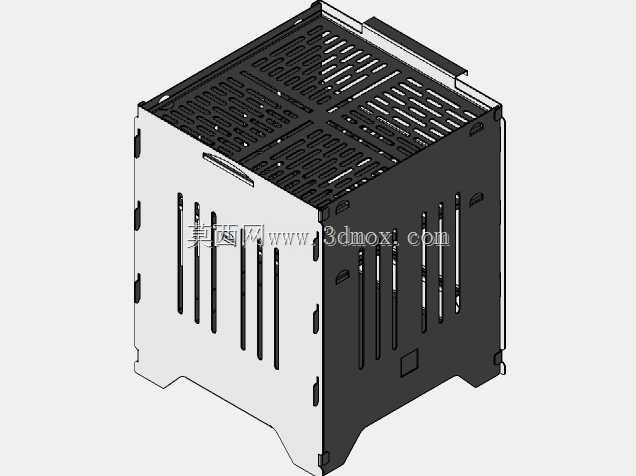

　　炉体顶部为承托炭火与烤网的格栅区域，板面布置多组长条形通风孔。开孔方向和间距兼顾了进氧、落灰和承重：炭火燃烧所需空气可以从炉身侧部进入，再通过顶部开孔形成对流；密集但连续的筋位保留了板件承载能力，避免木炭、烤网或食材局部压塌。侧板同样设置竖向长槽，槽位与顶部开孔形成上下贯通的气流通道，燃烧时热量不易在封闭腔体内闷聚，木炭引燃速度和燃烧稳定性更容易控制。

　　从结构设计角度看，四块围板之间依靠边缘折弯边、卡槽和定位缺口完成拼装。板件边缘的小凸舌插入对应板片的窄槽后，靠折弯形成的立面刚度互相约束，不再依赖额外紧固件。这样的处理适合薄板钣金加工：轮廓、通风槽和锁扣槽可在同一板材上通过激光切割或数控冲裁完成，再沿折线进行简单折弯。零件数量少，现场装配逻辑直观，使用后也能快速拆解清理炭灰。

　　炉体下部预留缺口和支脚形态，使炉体离开地面一定高度。该间隙一方面为底部进风提供通道，另一方面减少高温炉壁直接接触草地、木桌面或营地地面的风险。侧板下部的异形缺口并非单纯减重，还承担撬拔、排灰和视觉识别作用；当炉体放置在不太平整的户外地面时，缺口边缘与支脚共同形成多个接触区域，对轻微不平地面有一定适应能力。

　　外形边界以紧凑立方体为基础，长宽高比例接近，适合在普通车载后备箱、露营装备箱和阳台储物柜中竖向或横向放置。由于板件展开后为平面零件，包装时可以按层叠方式排布，缓冲材料只需隔离喷涂表面和锋利边缘。安装时需要注意板件方向：带密集格栅的板件位于顶部，带竖向通风槽的围板依次互锁，凸舌必须完全进入槽位，才能让炉体在受热膨胀和搬运受力时保持稳定。

　　设计中还考虑了热变形对拼装结构的影响。薄板在炭火附近会产生热胀冷缩，如果采用完全刚性的焊接箱体，角部容易积累热应力；可拆插结构在槽孔连接处保留了微小活动余量，受热时板件能够轻微释放变形，冷却后仍可恢复拆装。通风槽端部采用圆滑过渡，降低开槽末端应力集中，也减少搬运时划伤手部的概率。

　　实际使用时，炉腔内部放置木炭，顶部可搭配烤网或烤盘；侧板形成围挡，减少风直接吹散炭火和火星外溅。折叠拆解后，平面板件可直接刮除灰渣，水洗后干燥收纳。对于结构设计人员，该方案的参考价值在于用钣金折弯、板材互锁和通风开孔替代复杂支架，以较低工艺成本实现便携炉具的承载、通风、隔热和收纳功能。
