宽幅可调开门式上部立式机柜结构

这类上部安装的立式机柜，多应用在车间生产线旁、配电间分层布设、设备集成配套的上位安装场景中，主要用来容纳低压配电元件、小型控制模块、信号转接端子或是现场作业的小型工器具存储，区别于落地式整柜，上部机柜的安装高度适配站立操作的视线与抬手操作范围，不需要操作人员弯腰下蹲就能完成柜门开启、元件调试、线路排查的动作，在多设备排布的车间现场能有效节省地面占用空间，避免地面杂物、积水磕碰柜体底部影响防护性能。

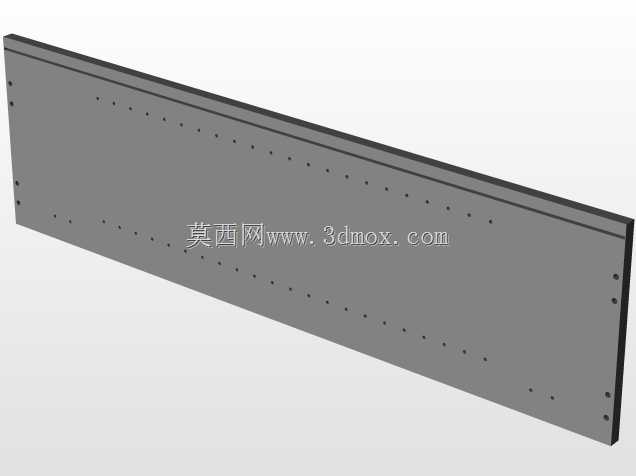

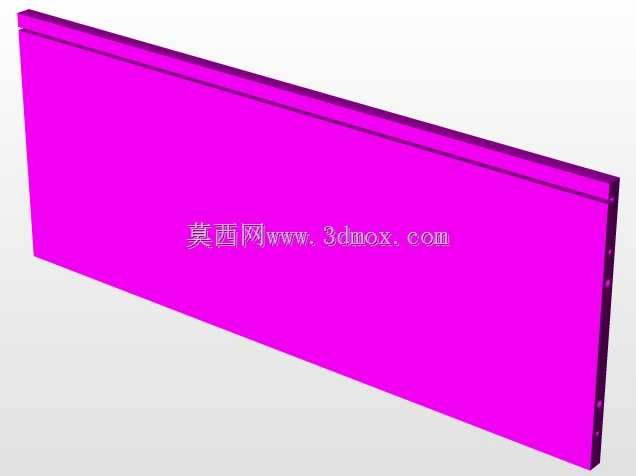

本次设计的柜体采用单腔整体式钣金焊接结构，宽度覆盖300毫米到800毫米的可调适配区间，整体柜体高度固定为1050毫米，深度可根据现场安装墙面或支架的预留空间做适配调整，柜体两侧预留标准的安装挂孔与支架连接位，可直接适配市面通用的机柜壁挂支架、顶部吊装架做固定，安装边界预留了足够的接线操作空间，柜体背部的进线孔采用敲落孔设计，可根据现场进线的线缆数量、线径灵活开孔，不需要额外切割钣金破坏柜体的防护涂层。

柜门采用左右对开的结构设计，配置1个小型柜门与2个大尺寸柜门的组合排布，小柜门区域可用来布置需要频繁操作的按钮、指示灯、显示屏等外露元件，大柜门区域对应柜体内部的元件安装腔，打开后可完全露出内部的安装导轨与端子排，方便后期元件拆装与线路整理，柜门与柜体的连接采用隐藏式铰链，柜门关闭后缝隙均匀，配合柜体边缘的折弯防水边，可满足常规室内场景的防尘防护要求，柜门内侧预留了接地螺栓安装位，可直接连接柜体接地线缆，满足电气安全的规范要求。

建模过程中优先考虑了钣金加工的工艺可行性，所有折弯边都预留了标准的折弯扣除量，焊接位置都设计了定位止口，减少钣金拼接时的对位误差，柜体内部的安装孔位全部采用通用标准间距，可直接适配市面常规的DIN导轨、安装板、层板配件，不需要二次打孔加工，柜体的外形棱角都做了小圆弧倒角处理，避免安装调试过程中尖锐边角划伤操作人员，整体结构在保证柜体强度的前提下，尽可能优化了钣金板材的用料排布，减少加工过程中的材料损耗。
