工业用带脚轮封闭金属柜体结构设计

这款带脚轮的封闭金属柜体，在工业现场的应用场景覆盖十分广泛，小到车间工位旁的小型控制单元承载，大到实验室测试设备的集成防护，都能见到这类结构的身影。从实际用途来看，它既可以作为独立的电气元件安装载体，内置安装导轨、端子排等配件来承载低压控制回路的各类器件，也可以作为小型工业设备的外置防护壳体，将核心功能模块封闭在内，避免车间粉尘、切削液飞溅对内部元件造成损伤，同时规整的外形也能让现场布线更加整洁，减少线路杂乱带来的安全隐患。

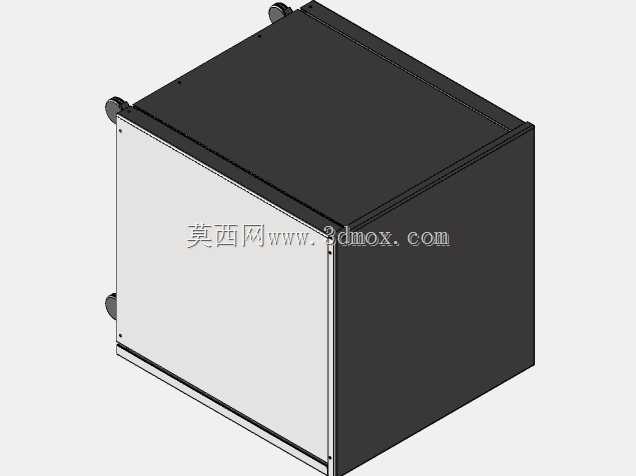

从功能特性上看，这款柜体采用全封闭的钣金拼接结构，正面为整面可拆卸的门板结构，通过侧边的紧固件实现门板与柜体框架的连接，日常维护时只需拆开门板即可接触内部全部安装空间，无需挪动柜体整体。底部配置的四个万向脚轮，让柜体具备灵活移动的能力，在产线调整、设备移位时不需要额外调用吊装工具，单人即可完成短距离的位置调整，同时脚轮自带的锁止结构可以在柜体到位后锁定位置，避免使用过程中出现滑移。柜体的侧部与顶部、背部均采用整板折弯成型的结构，拼接处采用折边咬合加紧固件固定的工艺，既保证了整体结构的刚性，也能减少拼接缝隙，提升整体的防护等级。

在设计思路上，这款柜体优先考虑了结构的通用性与加工便利性，整体框架采用标准钣金折弯工艺成型，不需要开模即可完成加工，适合小批量定制化的生产需求。内部预留了充足的安装空间，用户可以根据实际需求自行加装层板、安装梁等配件，适配不同尺寸的元件安装需求。门板与柜体框架的配合处预留了密封件安装槽位，有更高防护需求的场景可以加装密封条，提升防尘防水能力。柜体的边角处均做了折弯倒钝处理，避免加工和使用过程中尖锐边角造成人员划伤，符合工业设备的安全设计要求。

从外形尺寸与安装边界来看，这款柜体的三维尺寸为520mm×500mm×615mm，属于小型立式柜体范畴，占地面积不足0.3平方米，即使是空间紧凑的车间工位旁也能轻松放置。安装时需要注意预留正面门板的开启空间，门板完全开启时需要在柜体正面预留至少500mm的操作空间，侧部与背部如果需要预留散热或走线空间，建议各预留100mm以上的间隙。底部脚轮的安装高度为60mm，柜体放置后底部与地面留有足够间隙，既方便地面清洁时的污水、杂物通过，也能避免地面潮气直接侵蚀柜体底部板材，延长柜体的使用寿命。柜体顶部为整面平板结构，也可以承载少量轻型物件，或者加装警示灯、操作按钮等外置元件，拓展柜体的使用功能。
