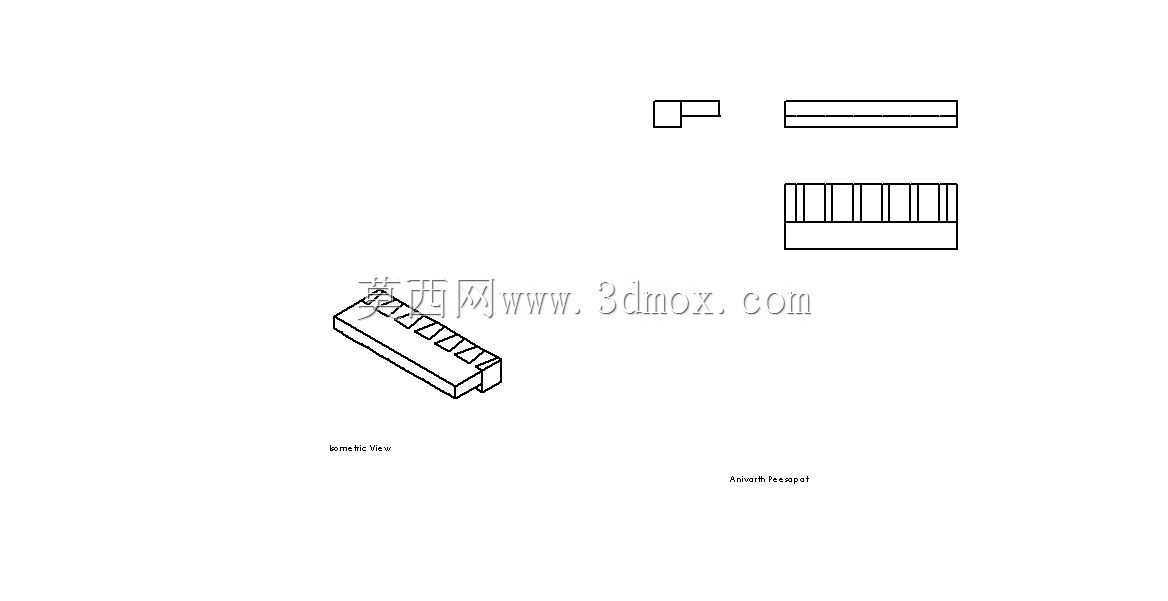

机械设备滑动导向用燕尾榫结构

燕尾榫结构是机械设备滑动导向部位常用的机械连接构件，在各类需要直线往复滑动的工装、机床工作台、导轨副中应用十分广泛，这类结构依靠自身梯形截面的咬合特性，能够在实现直线滑动导向的同时，承担垂直于滑动方向的载荷，避免滑动副出现脱开、偏移的问题，相比平导轨结构，燕尾榫不需要额外设置压块就能实现双向限位，整体结构占用空间更小，安装调试的流程也更简便。从实际使用场景来看，普通小型机床的进给拖板、工装夹具的滑动调节座、检测设备的位移调节平台都会用到这类燕尾榫结构，它的滑动面通常会配合刮研工艺处理，保证配合面的接触精度，滑动过程中不会出现卡顿、窜动的问题，部分需要频繁调节的位置还会在燕尾榫的配合面之间加装塞铁，用来长期使用磨损后调节配合间隙，保证导向精度始终维持在设计要求范围内。设计这类燕尾榫结构的时候，首先要根据设备的整体载荷、滑动行程确定燕尾的倾斜角度，常规工业场景下常用的倾斜角度为55度和60度，角度过小会导致结构自锁性过强，滑动阻力变大，角度过大则会降低结构的限位能力，侧向受力时容易出现咬合失效的问题。外形尺寸设计上，燕尾榫的总宽度需要匹配安装基座的边界尺寸，不能超出安装面的轮廓范围，避免和周边其他零部件产生干涉，榫的有效配合长度要大于最大滑动行程的1.2倍，保证滑动到行程两端位置时，配合面依然有足够的接触面积，不会出现受力点外伸导致的结构变形。安装边界方面，燕尾榫的固定端通常会设置沉头螺钉安装孔，孔位的排布要避开滑动面的受力区域，螺钉拧紧后不能突出安装基准面，避免影响装配精度，滑动端的连接位置会预留和其他运动部件连接的螺纹孔，孔位的位置度公差要控制在合理范围内，保证装配后滑动方向和设备的运动方向保持平行。这类结构的导向精度保持性较好，日常维护只需要定期在配合面加注润滑脂，就能有效降低滑动磨损，延长构件的使用寿命，在低速、轻载的直线运动场景下，燕尾榫结构的综合实用性要优于其他类型的直线导向结构，不需要配套复杂的安装附件，加工难度也相对较低，普通铣床就能完成基础外形的加工，后续通过刮研就能达到装配需要的精度要求，非常适合各类通用机械设备的导向部位使用。
