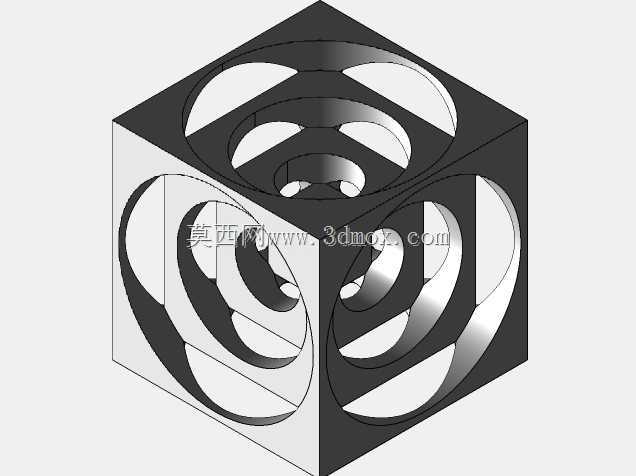

特纳立方体镂空回转结构三维设计

　　在数控加工实训、几何结构验证以及多轴机床精度校验场景中，这类立方体镂空回转结构是非常经典的实操载体，不少车间在新员工上手五轴加工中心前，都会先安排这类结构的试切任务，用来验证操作人员对空间坐标系转换、回转面加工路径规划的掌握程度，同时也能校验设备在多面联动加工时的重复定位精度，避免正式加工高精度零部件时出现接刀痕错位、同轴度超差的问题。从结构本身来看，该构件以正六面体为基础外轮廓，三个正交方向均加工出同轴的环形回转空腔，相邻面的回转曲面在立方体内部形成连续的平滑过渡，没有多余的凸台或安装位，整体结构完全对称，任意一个面作为基准放置都能保持重心稳定，不需要额外设计配重结构。设计这类结构时，首先要确定外立方体的基准边长，

　　所有回转曲面的轴线都要严格对齐立方体三个方向的形心轴，避免出现偏心导致加工时动平衡失衡；每一层环形空腔的壁厚要保持均匀，过薄会导致加工时振颤，过厚则无法体现多轴联动加工的曲面衔接优势，通常壁厚会根据所选加工材料的刚性调整，铝合金材质下壁厚控制在2-3mm即可满足试切需求，钢材加工时可适当增加壁厚避免切削变形。实际应用中，这类结构除了作为机床校验试件，也常作为机械原理课程的教学演示件，用来展示空间正交回转面的几何关系，帮助初学者理解三维建模中旋转切除、多基准对齐的操作逻辑；部分文创类机械装置也会采用这类结构作为装饰性构件，依靠其对称的镂空形态实现视觉上的通透感，同时立方体的外轮廓方便装夹固定，不需要设计复杂的工装夹具，

　　直接用平口钳夹持任意一个面即可完成全部加工工序。加工路径规划时，要先完成立方体六个面的精铣，保证外轮廓的垂直度与平面度符合基准要求，再依次对三个正交方向的回转面进行粗加工，粗加工时要留0.2-0.3mm的精加工余量，避免粗加工切削力过大导致构件变形；精加工时采用球头铣刀沿回转面的母线方向走刀，保证曲面的表面粗糙度一致，三个方向的曲面衔接处要做微小的倒角过渡，避免出现尖锐棱边导致应力集中。从安装边界来看，该构件没有额外的连接结构，若作为演示件使用，可直接依托立方体的平面放置在展示台面上，若需要集成到其他装置中，可在任意一个平面上加工螺纹孔完成固定，不会破坏内部的回转空腔结构；整体结构的最大外轮廓就是基准立方体的边长，

　　选型时只需要确认安装位置的平面尺寸大于立方体边长即可，不需要预留额外的操作空间，因为所有镂空结构都在立方体内部，外部没有突出的运动部件。不少建模初学者在练习这类结构时，容易出现三个方向回转轴线不对齐的问题，导致内部曲面出现错位，实际建模时要先建立全局坐标系，将立方体的形心与坐标系原点重合，所有旋转特征的草图都要以对应的坐标平面为基准绘制，保证三个回转轴线完全正交且交于形心点，这样生成的结构才能完全对称，加工时也不会出现壁厚不均的问题。另外这类结构在做3D打印验证时，因为内部是连续的镂空结构，不需要添加额外的支撑材料，打印完成后只需要去除少量的打印支撑残留即可，能够快速验证结构的几何正确性，相比金属切削加工的周期更短，适合前期的结构方案验证。
