钢玻结构模块化组合咖啡桌设计

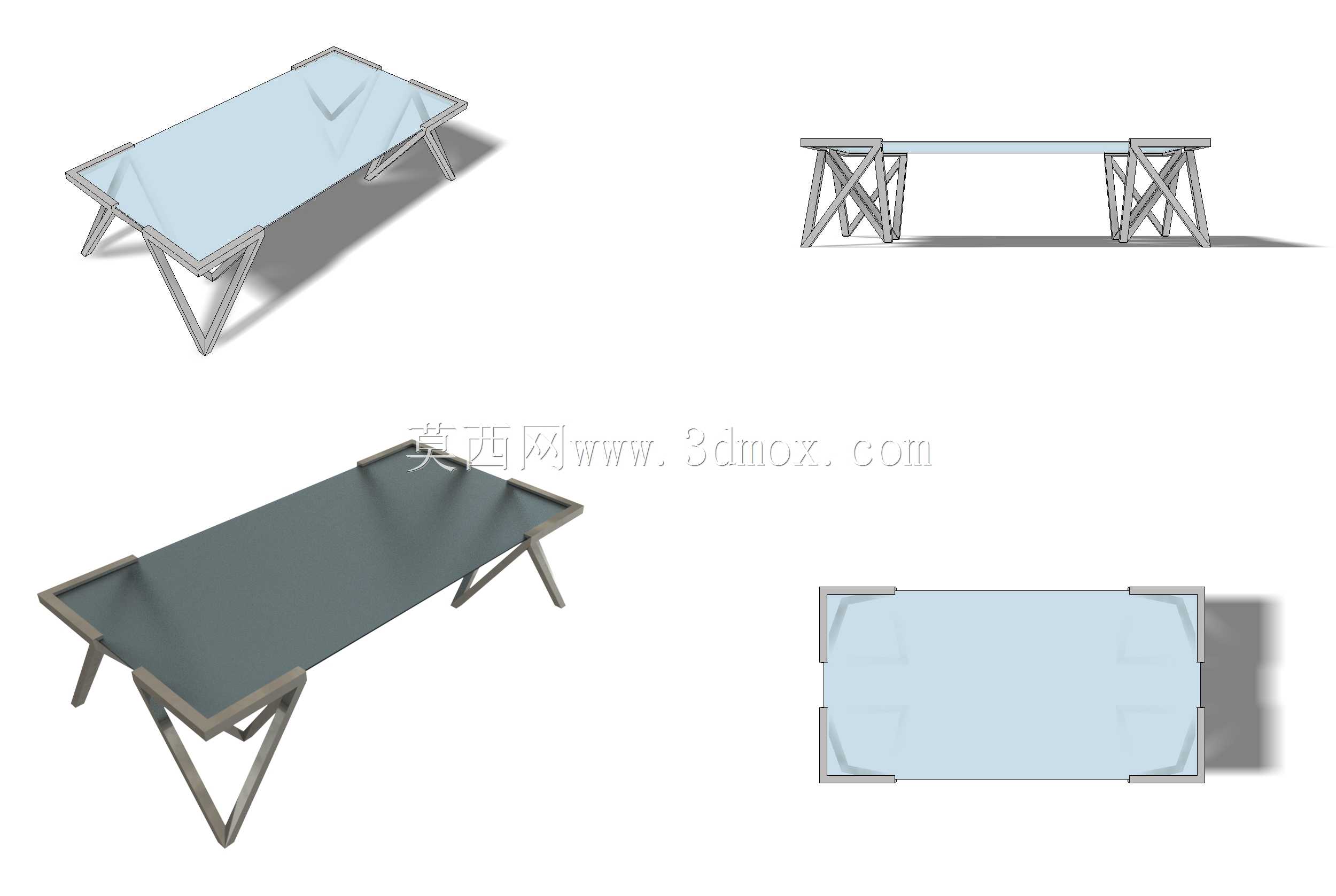

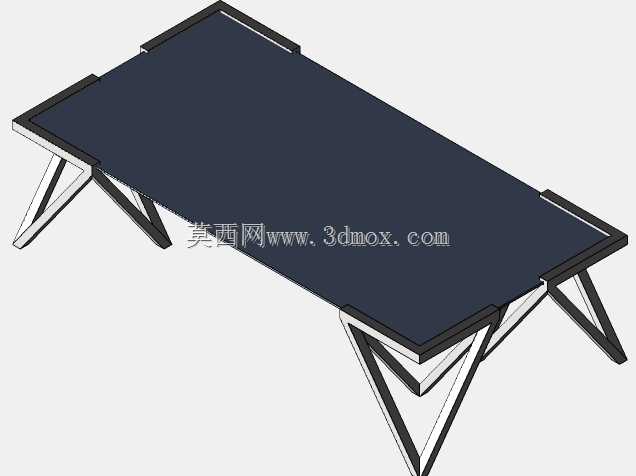

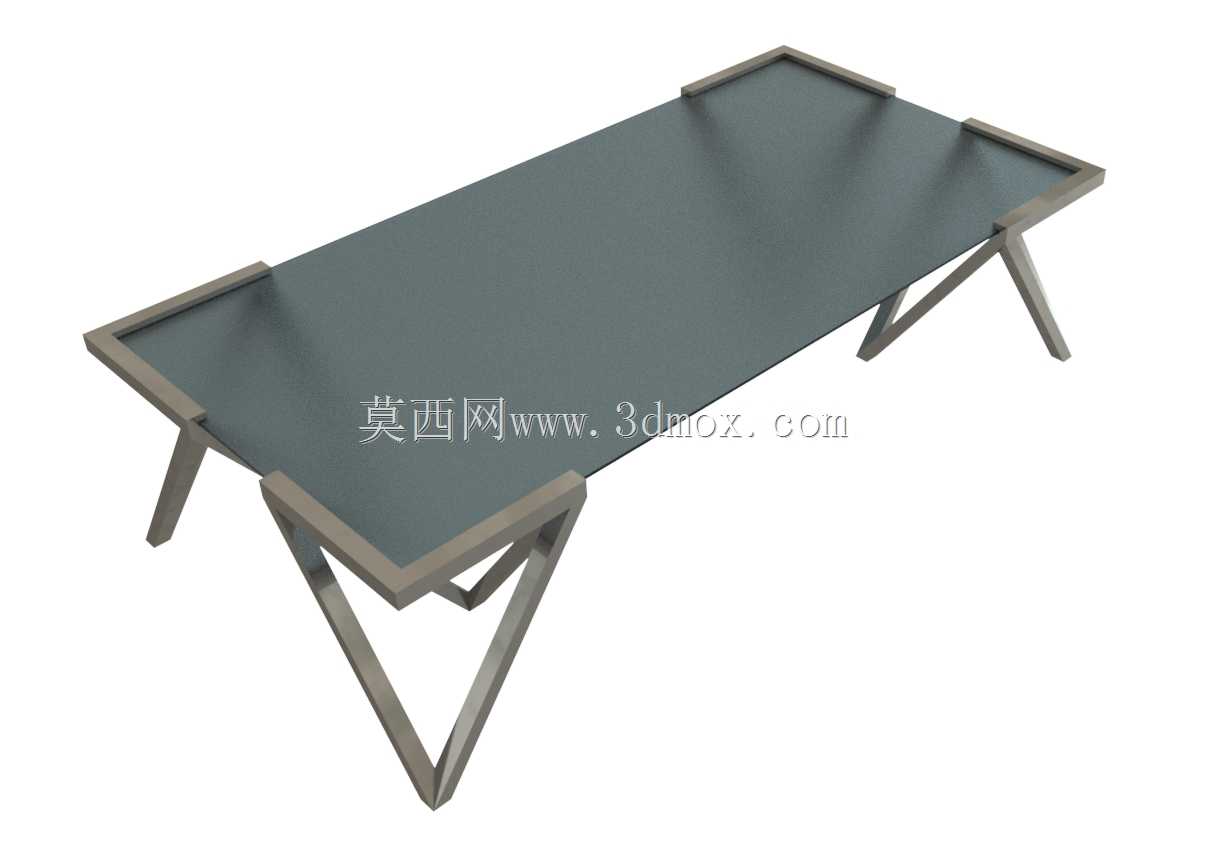

这款钢玻组合咖啡桌的结构设计，首先要匹配商用休闲区与家居客厅两类核心场景的使用需求，在做支架结构选型时，没有采用常规的方通直腿焊接方案，而是选用交叉斜撑的X型支腿结构，单组支腿由多根薄壁矩形钢管裁切后组焊而成，相邻钢管的焊接节点做了内凹打磨处理，避免外露焊疤影响外观，同时交叉结构能在不增加管材壁厚的前提下，大幅提升支腿的侧向抗扭性能，就算桌面单侧放置较重的摆件、或是人员倚靠桌沿时，也不会出现支腿形变、桌面晃动感。桌面部分采用钢化玻璃作为核心承载面，玻璃边缘做了45度倒角磨边处理，避免尖锐边角造成磕碰损伤，玻璃与钢支架的连接位置，设计了嵌入式的橡胶缓冲垫，既可以抵消不同材料热胀冷缩产生的形变差，也能避免硬质钢件与玻璃直接接触造成的应力崩边问题。模块化的设计思路体现在支腿的通用化上，两组支腿的连接孔位完全统一，既可以搭配长条形玻璃组成多人使用的长桌，也可以更换小尺寸方形玻璃适配小户型的边几使用，安装时不需要额外的专用工装，仅用常规内六角扳手即可完成整体组装，支腿底部预留了可调脚杯的安装螺纹，能够适配地面存在3-5mm高度差的不平整铺装场景，避免桌面出现倾斜晃动。在做三维建模时，特意对钢管的折弯圆角、焊接位置的焊脚尺寸做了1:1还原，玻璃材质的透光、反射属性也按照实际钢化玻璃的物理参数做了对应设置，方便结构设计师直接调取模型调整尺寸、或是做场景渲染使用，整体结构没有冗余的装饰部件，所有外露的钢构件表面都做了哑光喷塑处理，既提升了金属件的防锈能力，也不会在玻璃桌面下方形成过于突兀的反光，影响桌面整体的视觉简洁感。桌体的整体高度控制在450mm，刚好匹配常规沙发的坐面高度，放置在沙发前方时，拿取桌面物品的手臂姿态处于自然放松状态，不会因为桌体过高造成抬臂疲劳，或是过低需要弯腰俯身。桌面的承载边界按照均匀载荷100kg做的结构校核，完全满足日常放置茶具、书籍、装饰摆件的使用需求，支腿的外伸尺寸经过反复调整，保证人员坐在桌旁时，腿部不会碰到钢支架的斜撑结构，留出足够的腿部活动空间。
