带清碗锥的烟灰收集容器结构设计

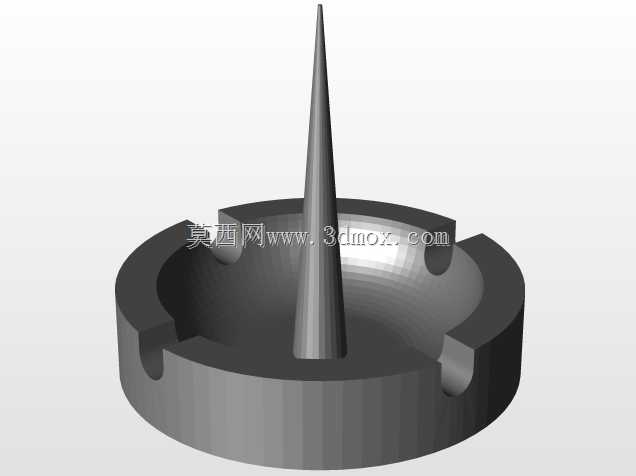

这款带中心锥柱的烟灰收集结构，主要应用于室内办公、休闲接待场景的桌面烟蒂与烟灰收纳，解决普通平底盘烟灰缸易积灰、烟蒂残留难清理、烟支易滑落的常见使用痛点。整体采用回转体基础构型，外轮廓为等壁厚圆筒结构，底部做封闭平底设计，可直接平稳放置在各类平整桌面，无需额外固定结构，放置边界仅需匹配圆筒外径预留少量操作空间即可，不会占用过多桌面有效使用面积。筒身上沿均匀分布四个内凹卡位槽，槽型做圆弧过渡处理，可临时搁置未燃尽的烟支，卡位深度经过适配设计，常规直径的烟支放置后不会向外侧滑落，也不会因为槽口过窄导致烟支被卡断。中心位置设置的锥形立柱是该结构的核心功能部件，锥柱从筒底中心垂直向上延伸，顶端做收尖处理，锥面保持光滑连续曲面，使用时可将烟蒂按压在锥尖位置，通过旋转摩擦快速剥离烟蒂上残留的烟灰，同时可将熄灭后的烟蒂通过锥面引导滑落至筒底环形收纳腔，避免烟蒂堆积在筒口位置影响后续使用。环形收纳腔的深度经过合理设计，可容纳常规使用频率下3-5天的烟灰与烟蒂存量，腔体内壁做光滑处理，清理时直接倾倒即可带出全部积存物，无清洁死角。整体壁厚保持均匀一致，若采用金属冲压工艺加工，可通过一次拉伸成型外筒，锥柱采用焊接或一体铸造成型与筒底固定，各连接处做圆角过渡，避免应力集中导致的结构开裂；若采用注塑工艺生产，均匀壁厚可有效避免注塑过程中出现缩痕、翘曲等成型缺陷，脱模斜度可顺着锥面与筒壁自然设置，无需额外做复杂的脱模结构。设计过程中充分考虑了日常使用的操作习惯，烟支搁置位的高度与中心锥的高度差经过适配，用户弹灰时无需过度抬手，熄灭烟蒂时手臂自然下垂即可对准锥尖位置，操作动线流畅无冗余动作。外筒边缘做卷边钝化处理，日常拿取清理时不会划伤手部，底部可根据使用需求增设防滑胶圈卡槽，提升放置时的摩擦力，避免被误碰滑落。
