带腰型安装孔的方形设备固定底座

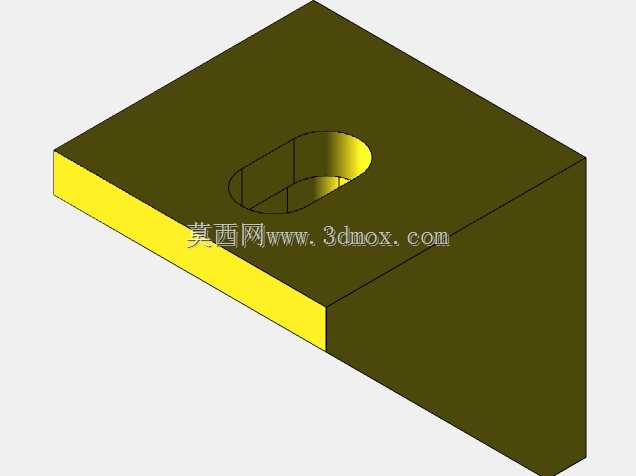

这款方形固定底座主要面向小型桌面级设备的安装定位场景，常见于3D打印自制设备、小型电控模组、桌面工装夹具的底部支撑环节，用来填补设备安装面与工作台面之间的高度差，同时提供可调的安装固定点位，避免在工作台面反复打孔调整位置。从结构设计来看，底座主体采用等厚方块构型，整体为实心结构，能够承受垂直方向的静载荷，不会因为上部设备的长期压合出现形变塌陷，适合承载重量在5kg以内的小型功能模组。底座上开设的长圆形腰型孔是整个结构的核心功能点，这类孔型的设计初衷是为安装过程提供位置调整余量，当上部设备的安装孔位存在小幅加工误差，或是需要沿腰型孔长度方向微调设备位置时，不需要重新扩孔或者返工底座，只需要松开紧固件滑动调整到目标位置再锁紧即可，大幅降低现场安装的对位难度。设计时特意将腰型孔的孔口做了轻微的倒角处理，避免紧固件穿入时被孔口的锐边刮伤螺纹，也能减少应力集中导致的孔口开裂问题，尤其是采用PETG、CPE这类熔融沉积成型材料打印时，倒角结构可以避免打印过程中孔口边缘出现翘曲、层间剥离的缺陷。底座的安装边界非常规整，六个面均为平面，没有突出的卡扣或者凸台结构，不管是贴装在金属工作台面、铝型材框架表面，还是叠装在其他垫块上方，都能保证完全贴合，不会出现局部悬空导致的支撑不稳。实际使用中，这类底座可以根据上部设备的安装孔距，灵活调整腰型孔的长度和宽度，也可以成对使用在设备底部的两个安装点位，配合螺栓、T型螺母就可以快速完成设备的固定，不需要额外加工定制专用连接座。在结构细节处理上，底座的所有棱边都做了微小的圆角过渡，一方面是避免锐边划伤操作人员，另一方面对于打印成型的零件来说，圆角结构可以减少打印时的边角应力集中，降低零件从工作台剥离后出现边角翘曲变形的概率。底座的厚度可以根据实际需要的垫高尺寸灵活调整，不需要改动整体的外形轮廓和腰型孔位置，就能适配不同的安装高度需求，通用性较强。
