双槽型材紧固安装角座结构设计

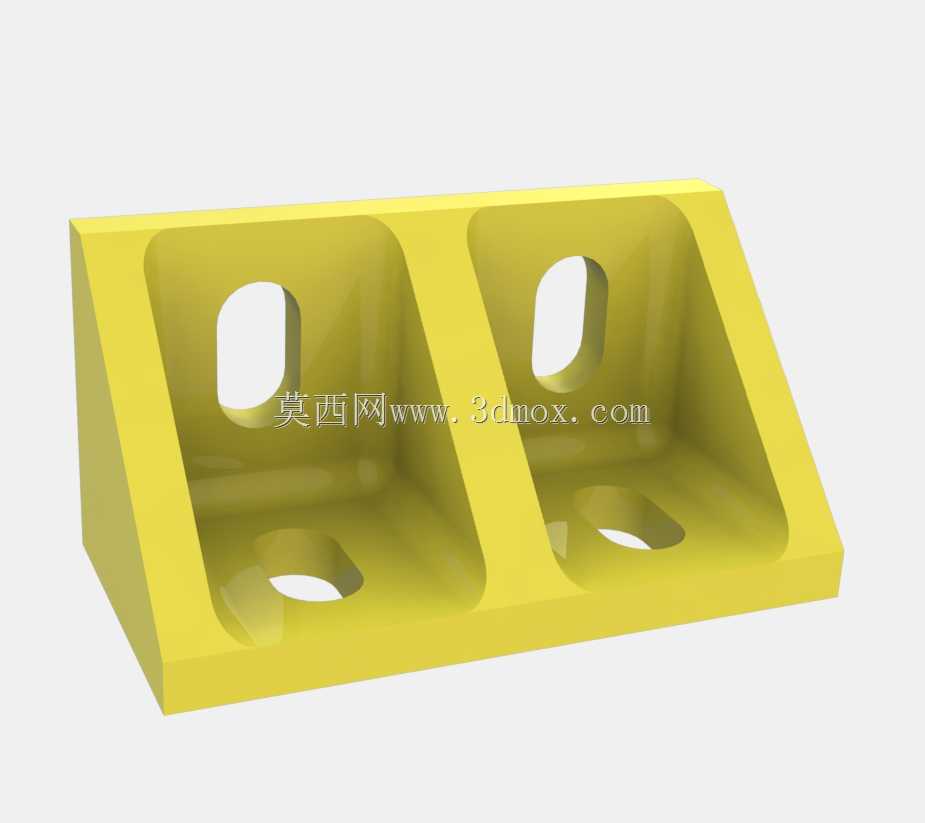

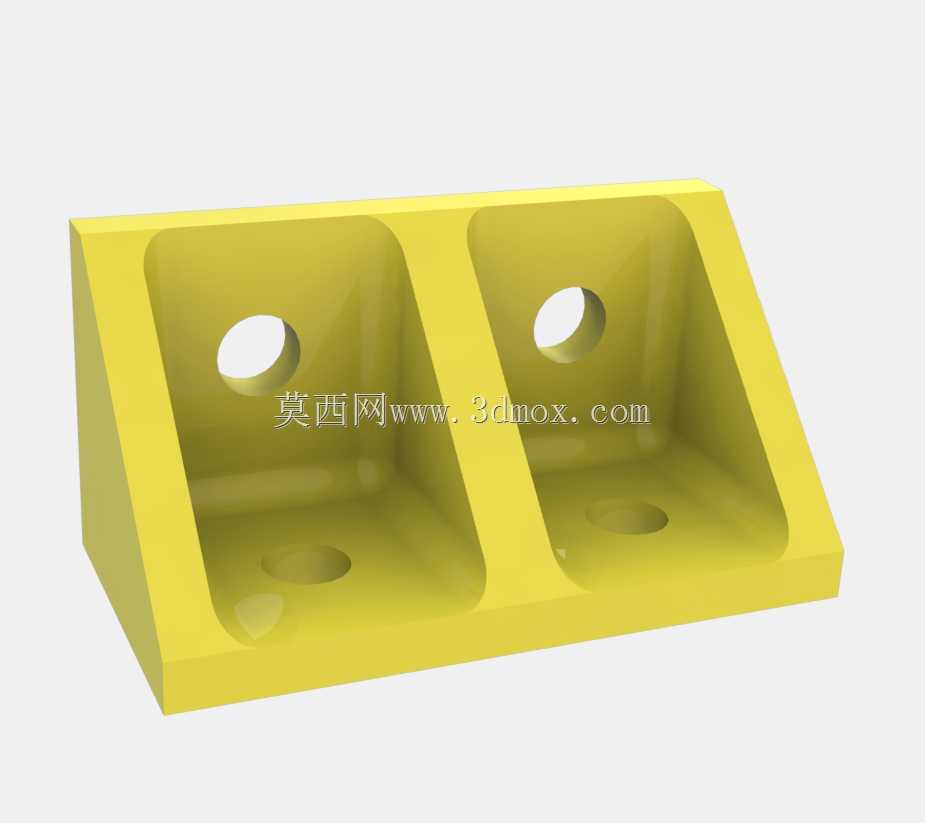

　　这款双槽式角型安装件，主要用于工业铝型材框架的直角拼接加固场景，在自动化设备机架、3D打印设备框架、小型工作台搭建、非标治具底座连接等场景中应用广泛，能够为垂直相交的两根型材提供可靠的直角支撑，抵消框架受载时产生的倾覆力矩，避免型材拼接处出现松动、形变错位的问题。从结构设计来看，整体采用直角三角形的加强构型，两个互相垂直的安装面分别贴合型材的相邻侧壁，中间设置的两道纵向加强肋将支撑面分隔为两个独立的安装槽位，既可以同时对接两根平行排布的型材，也能在单根大宽度型材连接时提供更均匀的支撑力分布，避免单点受力导致的应力集中。安装孔采用长圆形腰型孔设计，分别布置在垂直支撑面与水平安装面上，这种孔型在实际装配时能够预留一定的位置调整余量，

　　抵消型材下料时的长度公差、安装面的平面度误差，以及框架拼装时的累计位置偏差，不需要在装配时反复修配孔位，能够大幅提升现场拼装的效率。腰型孔的长度方向经过针对性设计，垂直面上的腰孔沿竖直方向延伸，可适配不同高度方向的安装位置微调，水平面上的腰孔沿型材长度方向延伸，能够适配型材槽位的位置偏差，即使型材上的预置T型螺母位置存在小幅偏移，也能顺利完成紧固件的穿装锁紧。整体壁厚设计兼顾了结构强度与轻量化需求，加强肋的厚度与安装面壁厚保持一致，避免壁厚差异导致的注塑成型缩痕，同时在转角位置做了圆弧过渡处理，既能够消除直角处的应力集中点，提升零件的抗冲击载荷能力，也能避免安装时锐角划伤操作人员。从安装边界来看，

　　该安装件的垂直支撑面高度与水平安装面宽度匹配常规工业铝型材的槽位间距，安装时不需要对型材做额外的裁切或打孔加工，直接配合T型螺栓、法兰螺母即可完成锁紧，两个独立槽位的间距适配常用的20系列、40系列铝型材的槽中心距，既可以用于两根并排20型材的同步固定，也可以单组使用固定单根40型材，适配场景灵活。在实际使用中，这类角型安装件相比普通的单槽角码，支撑接触面积更大，抗扭转性能更强，在设备框架经常受振动载荷的场景下，比如小型输送线机架、桌面型加工设备的底座连接，能够有效减少框架的连接松动问题，长期使用也不会出现直角位置的形变偏移。零件的支撑面做了平面度优化，安装时与型材表面能够完全贴合，不会出现局部间隙导致的锁紧后内应力，

　　紧固件锁紧后受力均匀，不会因为局部应力过大导致塑料件出现开裂问题。设计时还考虑了增材制造的工艺特性，所有面的拔模角度统一，没有悬空的无支撑结构，采用FDM工艺打印时不需要添加额外的支撑结构，打印完成后只需要简单去除毛边即可直接使用，成型效率高，材料利用率好。在设备维护场景中，如果原有框架的角码出现断裂损坏，不需要完全拆解框架，只需要将该安装件贴合在型材转角位置，穿入紧固件即可完成加固，维修操作十分便捷，不需要复杂的工装辅助。
