户外遮阳支撑结构太阳伞结构设计

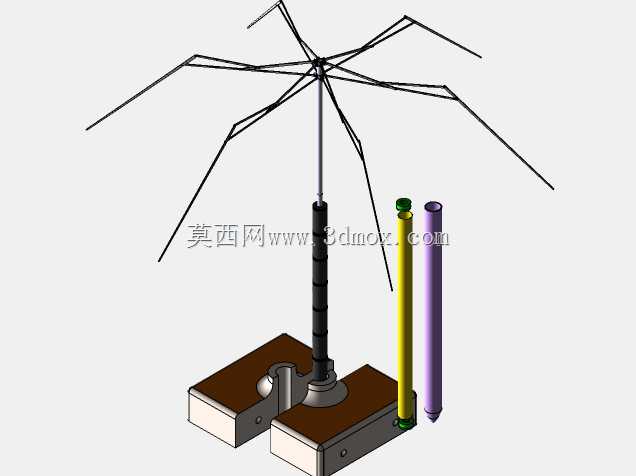

这款太阳伞的结构设计，核心围绕户外露天场景的遮阳需求展开，常见于户外餐饮摊位、景区休憩区、露天作业临时值守点、庭院休闲区域等场景，主要作用是为下方人员、物品遮挡直射日光，降低局部区域的暴晒体感，同时也可在零星小雨天气提供临时挡雨功能。从结构组成来看，整套设计包含配重底座、伸缩伞杆、多辐条伞骨机构以及配套的伞面固定杆件，拆分式的配重底座采用两块对称的配重块结构，安装时可通过拼接卡扣卡合在伞杆底部法兰位置，无需额外浇筑固定基础，可根据使用场景灵活挪动位置，单块配重块的重量可根据当地常年最大风速调整，避免强风天气下伞体倾覆。伞杆采用多节伸缩式结构，节间采用弹性卡扣定位，可根据实际遮阳高度需求调整伞面离地高度，最低收拢状态下可降低整体高度方便收纳转运，完全展开后伞面高度可满足成年人在伞下正常站立行走，不会出现碰头的问题。伞骨部分采用多根辐条铰接的连杆结构，收拢状态下所有伞骨可沿伞杆周向收拢贴紧伞杆，展开时通过伞杆顶部的滑动滑套推动连杆机构，带动所有伞骨同步向外撑开，形成均匀的放射状支撑结构，每根伞骨的末端预留有伞面固定孔位，可直接穿线固定伞面面料，伞骨的铰接位置均做了圆角处理，避免反复折叠过程中应力集中导致杆件断裂。设计过程中重点考量了户外使用的抗风性能，伞骨杆件采用等强度变截面设计，靠近铰接中心的位置杆件截面更大，承载风载时的受力传递更均匀，同时伞杆与底座的连接位置设置了加强筋结构，可承受一定角度的侧向风载，不会出现根部弯折的问题。配套的两根不同颜色的杆件为伞面辅助支撑杆件，可在伞面展开后额外支撑迎风侧的伞骨位置，进一步提升大风天气下的结构稳定性，安装时直接插装在底座预留的安装孔内即可，无需额外紧固件固定，拆装十分便捷。整套结构的所有铰接点均采用间隙配合设计，反复展开收拢过程中不会出现卡滞，同时零部件的通用化程度较高，损坏后可直接替换同规格杆件，降低后期维护成本。
