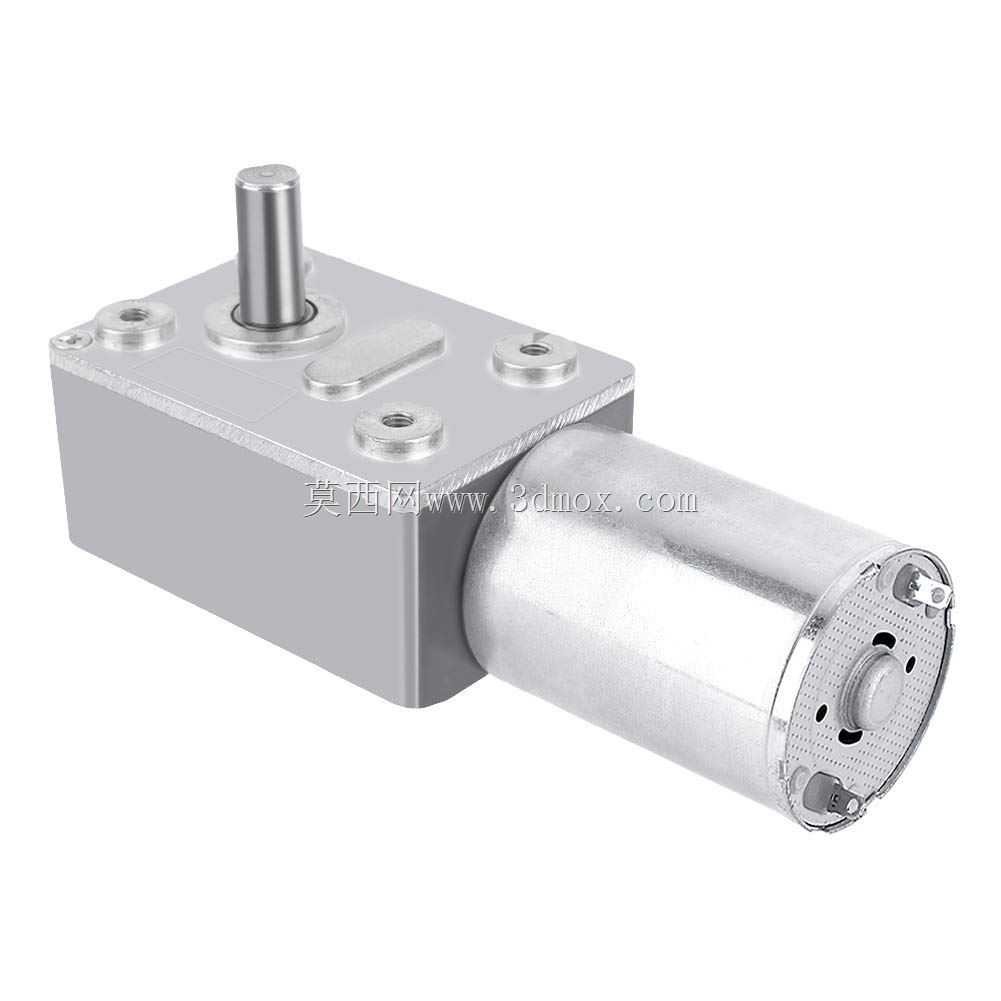

JGY370蜗轮蜗杆直流减速齿轮电机结构

这款JGY370减速齿轮电机，是小型传动场景里非常常用的动力输出部件，常被用在智能小家电、自动售货机出货机构、小型电动升降装置、智能家居传动模块、教学实验设备、小型传送带驱动单元这类对安装空间有严格限制、同时需要低转速大扭矩输出的场合。从结构设计来看，它采用直流电机本体搭配直角输出的蜗轮蜗杆减速箱布局，输出轴和电机主轴呈90度垂直排布，这种结构能在极小的空间内实现大减速比的动力转换，同时自带反向自锁特性——也就是输出端无法反向驱动电机轴，这一特性在很多需要断电锁止的场景里能省掉额外的刹车结构，大幅简化配套设备的整体设计。

从安装边界来看，减速箱端盖上预留了四个同轴的安装沉孔，孔位排布规整，安装时可以直接通过螺栓从端面锁止固定，不需要额外设计复杂的安装支架，输出轴采用单扁位的D型轴结构，配套的传动轮、摇臂或者连杆不需要额外做键槽加工，直接通过顶丝锁止在扁位上就能传递扭矩，能大幅降低配套零件的加工难度。设计时特意将减速箱壳体和电机机壳做了同轴定位止口，装配时能保证电机轴和减速箱内蜗杆的同轴度，避免装配偏差带来的传动噪音、齿轮磨损过快的问题。

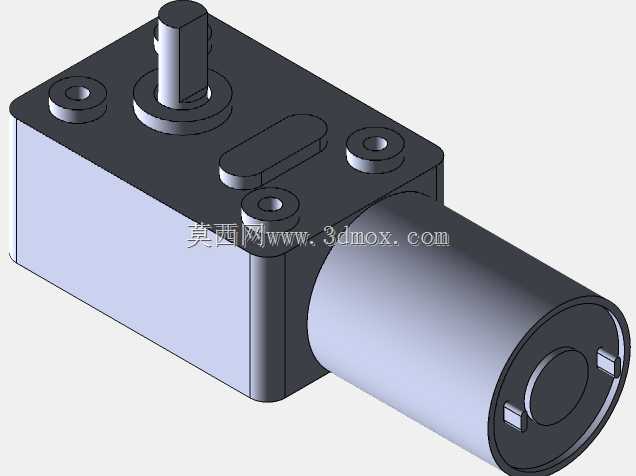

功能特性上，它支持多电压等级适配，6V、12V、24V的供电规格能覆盖绝大多数低压直流供电的设备场景，不同电压下对应不同的空载转速和额定扭矩，选型时可以根据实际负载的转速、扭矩需求匹配对应的供电版本。蜗轮蜗杆的传动结构本身运行噪音低，传动平稳，不会像直齿轮减速结构那样在低速时出现明显的齿轮啮合顿挫，适合用在对运行噪音有要求的民用设备里。建模时还原了所有的安装配合特征，包括端盖的沉孔深度、输出轴的扁位尺寸、电机本体的外径和长度尺寸、出线端的结构，做设备整体装配时可以直接调用这个模型做干涉检查，不需要反复测绘实物尺寸，能大幅缩短结构设计阶段的校对时间。要注意的是，这类小型减速电机的输出轴径向承载能力有限，设计配套结构时不要让输出轴承受过大的径向载荷，否则会加速内部轴承和蜗轮的磨损，缩短使用寿命，如果需要承受径向负载，应该在输出端额外增加支撑轴承，把载荷转移到设备机架上。
