带减速箱30RPM直流减速电机结构

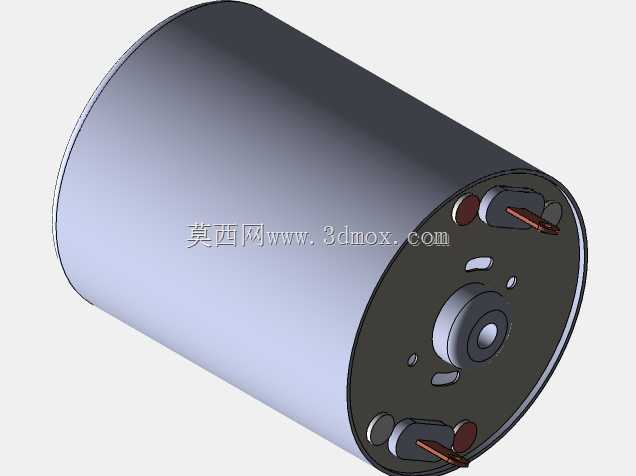

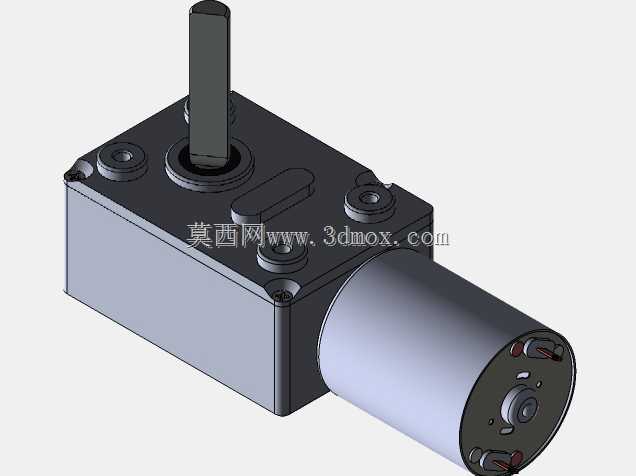

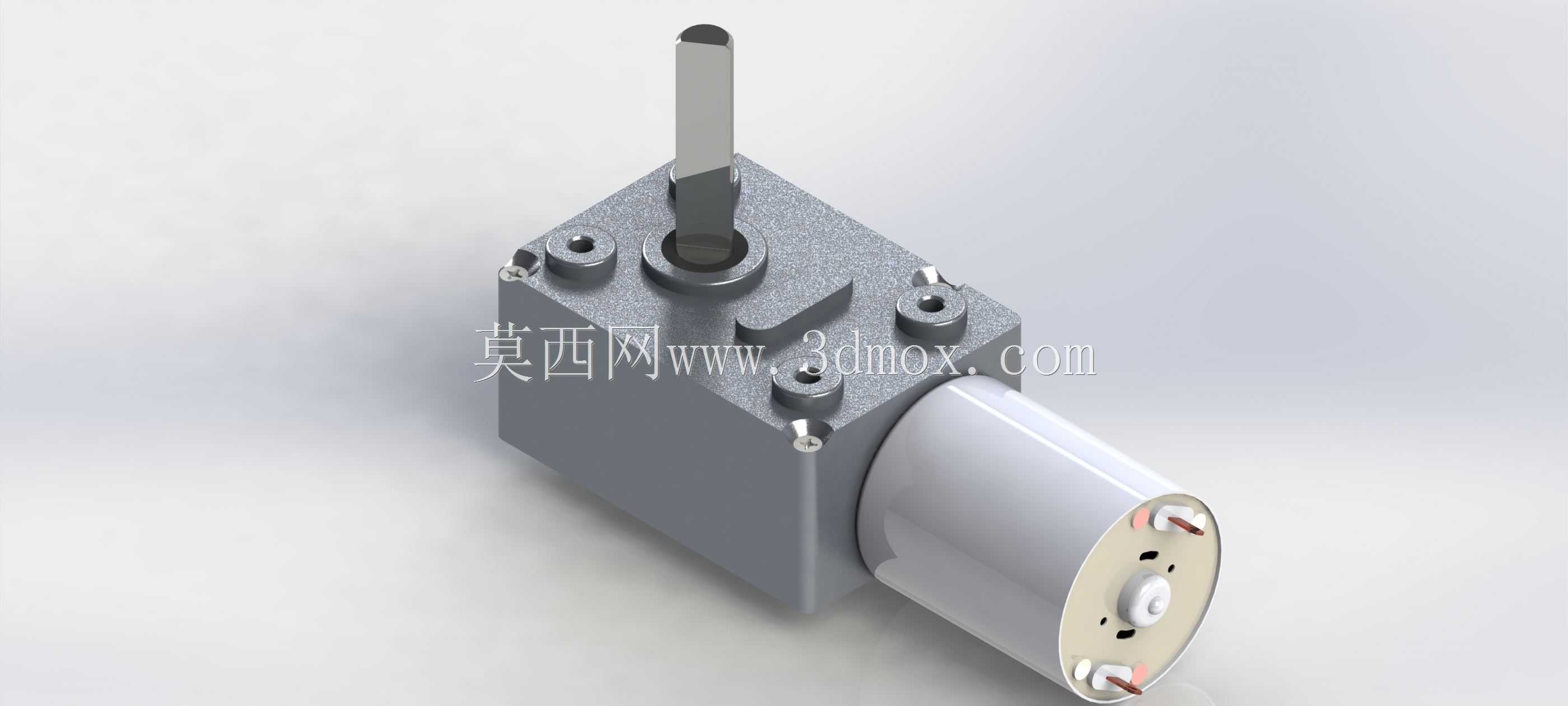

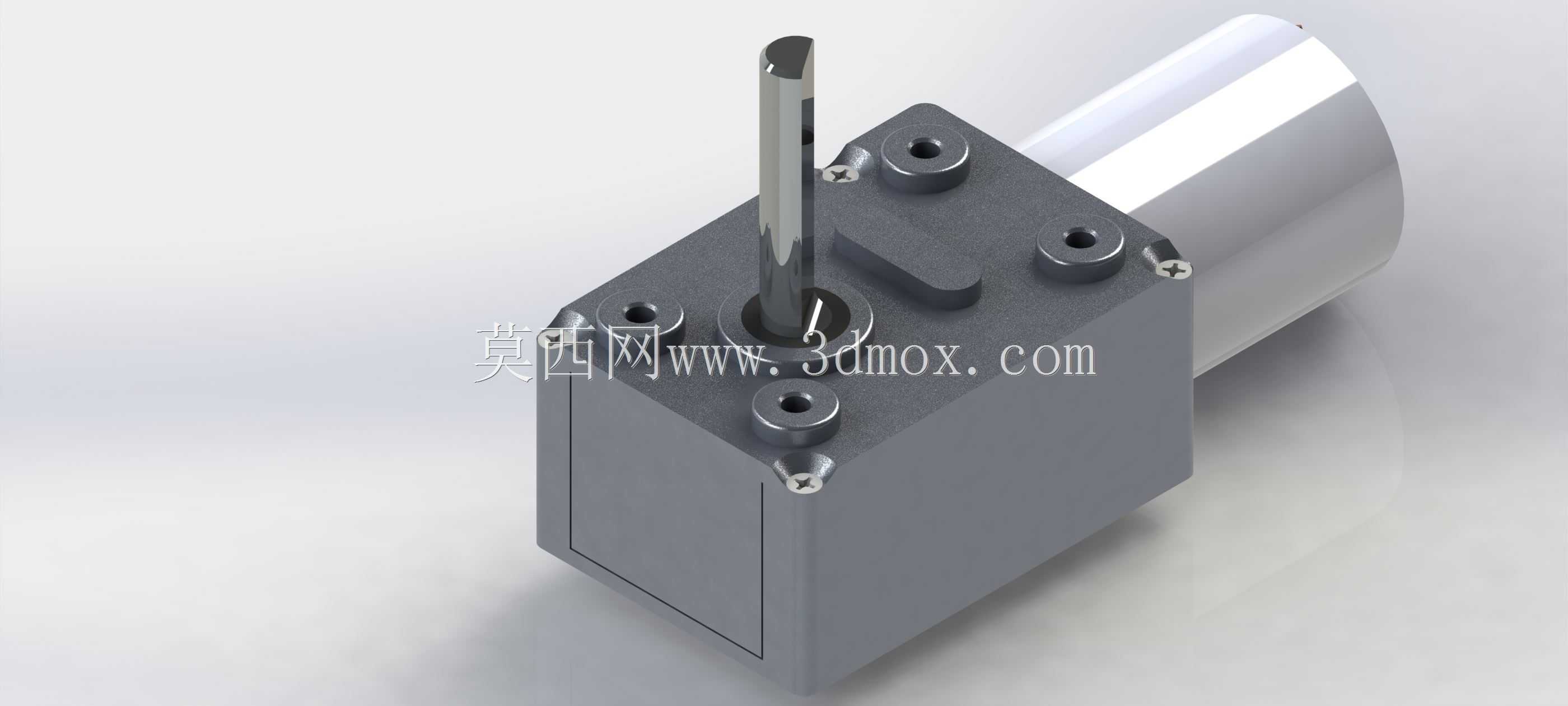

这款带减速箱的30RPM直流减速电机，常被应用在小型自动化输送线的从动辊驱动、智能售货机的货道推送机构、桌面级小型CNC的进给轴辅助驱动、家用智能开窗器的动力执行端这类对输出转速要求低、扭矩需求适中的场景里，实际选型时不少工程师会优先考虑这类集成式减速结构，省去自行匹配电机与减速箱的同轴度调试、连接法兰加工的额外工序。从功能特性来看，它将直流有刷电机的动力输出端与蜗轮蜗杆+直齿减速组集成在同一金属壳体内，输出轴采用偏心扁位结构，搭配对应的联轴器或传动轮时可直接传递扭矩，无需额外加工键槽，适配小负载下的快速装配需求；输出端的方形安装座预留了四个沉头安装孔，孔位分布对称，安装时可从正面直接锁付螺丝到设备安装板上，不需要在安装板背面预留螺母操作空间，对紧凑空间内的装配十分友好。设计思路上，这款结构优先考虑了安装通用性与输出稳定性，减速箱壳体采用锌合金压铸成型，既保证了齿轮组啮合时的结构刚性，又控制了整体重量，电机尾部的圆柱壳体与减速箱方形壳体衔接处做了止口定位，保证电机轴与减速箱输入轴的同轴度，减少高速运转时的径向跳动；输出轴伸出端的长度做了冗余设计，实际应用时可根据安装需求裁切轴长，适配不同厚度的安装面板。从安装边界来看，方形减速箱的安装面边长适配多数小型设备的安装位预留尺寸，输出轴中心到安装面的高度固定，选型时可直接匹配对应中心高的传动轮系，不需要额外做垫高或下沉结构；电机尾部的出线方向可根据设备走线需求调整，壳体上的固定螺丝松开后即可旋转电机尾部壳体调整出线角度，适配不同设备的内部走线布局。实际使用中，这类减速电机的输出转速经过减速组降速后维持在每分钟30转，输出扭矩相比同规格裸电机提升数十倍，可直接驱动轻负载做回转或直线往复运动，不需要额外增加减速传动环节，能有效简化设备的整体传动链结构，减少故障点。
