NEMA14规格步进电机高精度三维结构

做小型自动化设备结构选型时，NEMA14规格的步进电机是绕不开的核心动力元件，这类小尺寸步进电机常被用在桌面级3D打印机进给轴、小型点胶机位移平台、实验室精密取样装置、医疗检测设备的微量泵送机构里，相比更大规格的NEMA17、NEMA23电机，它的安装占位更小，适合对安装空间有严格限制的紧凑结构场景。从实际使用场景来看，这类电机的输出扭矩刚好适配轻载高精度的位移传动需求，搭配细分驱动器可以实现0.9度甚至更小的步距角控制，在低速运行时的振动控制优于同尺寸的普通直流减速电机，不需要额外加装减速箱就能满足多数轻载定位场景的精度要求，也能减少传动链的回程间隙问题。

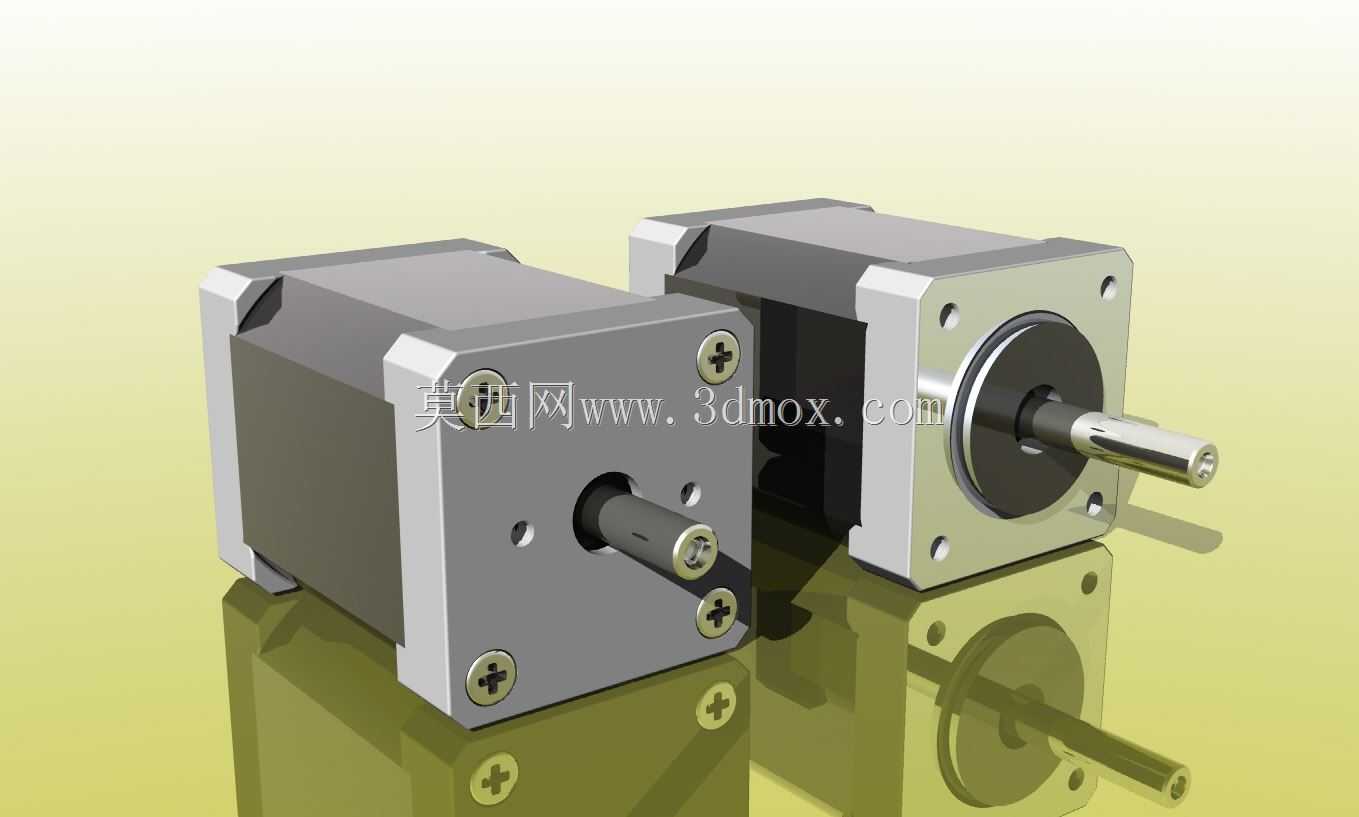

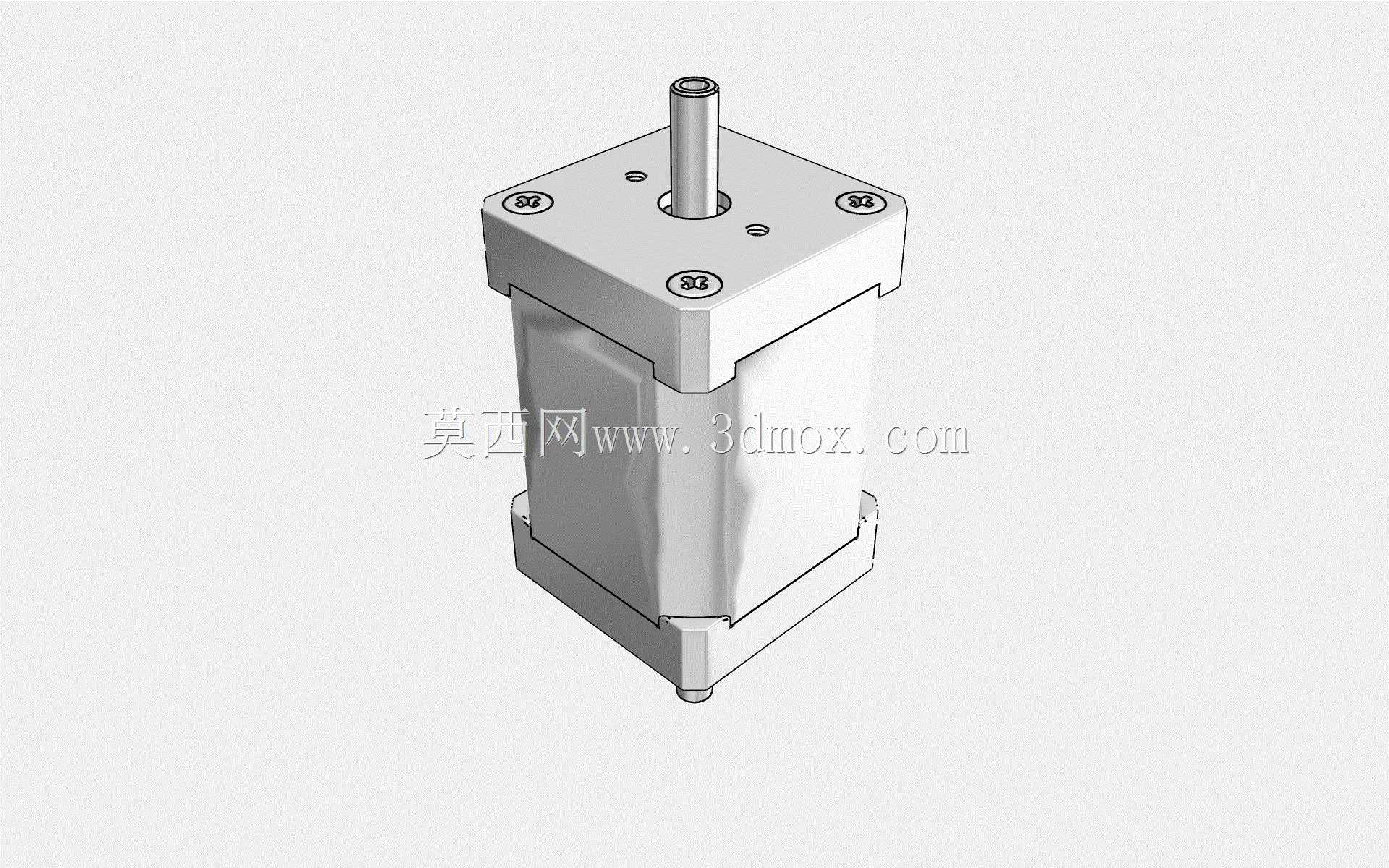

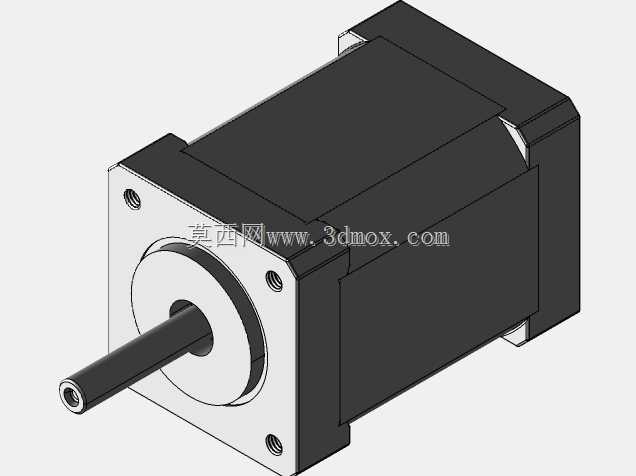

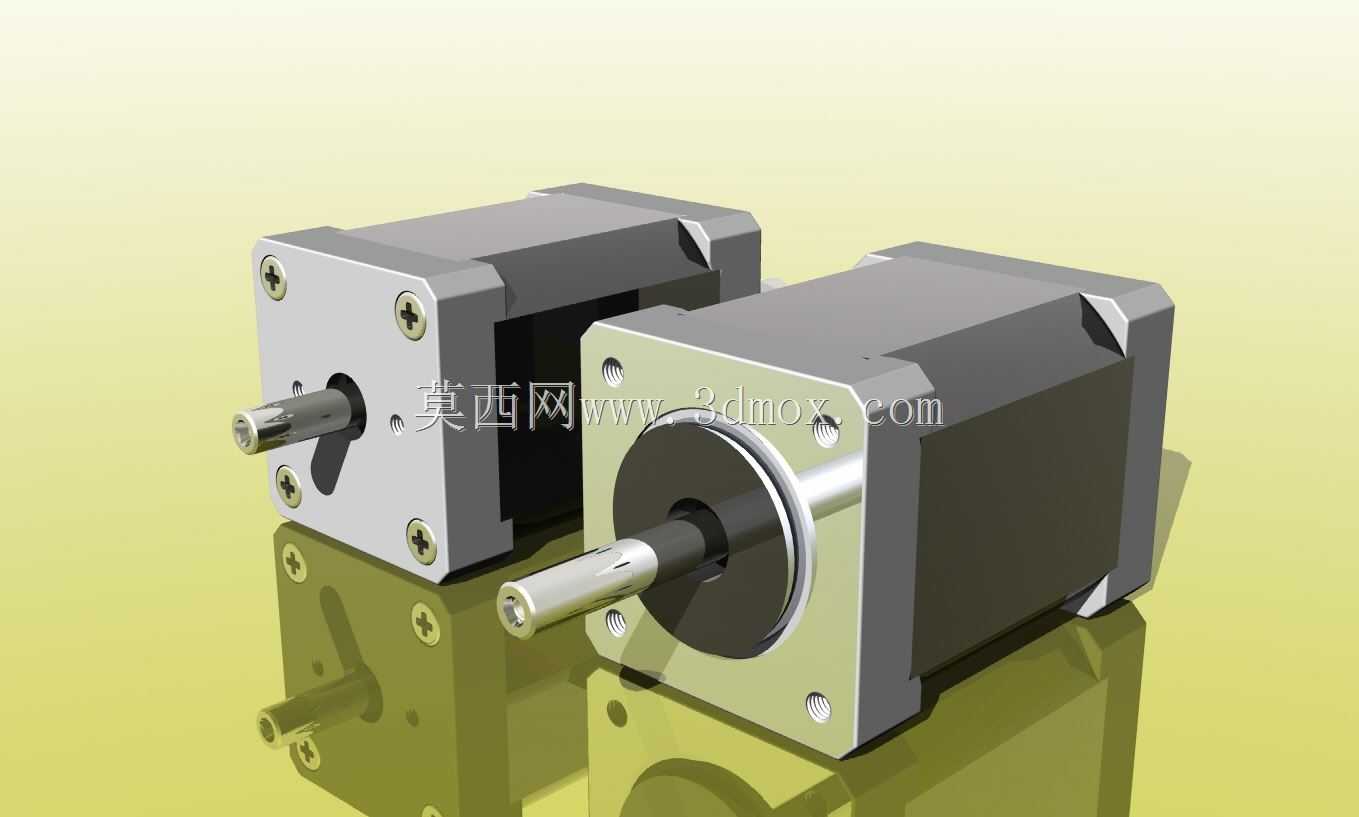

从结构设计角度看，这个三维模型完整还原了电机的实际安装边界：前端的方形安装法兰预留了四个对称的安装螺丝孔位，孔位的中心距严格遵循NEMA14的标准尺寸规范，输出轴的直径、轴伸长度、轴上的扁位结构都和实物一致，结构工程师在做整机布局时，可以直接调用这个模型核对安装间隙，不需要反复测量实物尺寸，也能提前规避输出轴和连轴器、同步轮的配合公差问题。电机的机身部分做了等比例的还原，包括后端的出线位置、机身外壳的散热筋结构、端盖的固定螺丝排布都和量产实物一致，在做设备布线、外壳干涉检查时，能直接在装配体里模拟实际装配状态，减少后期打样时的结构干涉问题。

设计这类电机的三维模型时，核心是要严格遵循行业通用的安装尺寸规范，不能随意更改法兰孔位、轴伸尺寸这类关键配合参数，否则模型就失去了选型参考的价值。模型同时还原了电机的外观细节，端盖的金属质感、机身的涂层表面、输出轴的金属加工面都做了对应呈现，在做设备方案演示、装配动画制作时，能更贴近真实设备的视觉效果，不需要额外做外观贴图处理。在实际设备布局中，这类小尺寸步进电机常和微型直线导轨、小型同步带传动机构搭配使用，模型的尺寸精度直接影响整个传动模组的布局合理性，比如电机和同步轮的配合位置、电机安装座的厚度设计、电机尾部的出线空间预留，都可以依托这个精准的三维模型完成前期校核，避免后期加工零件时出现安装错位、空间不足的问题。对于做小型自动化设备开发的结构工程师来说，这类标准件的精准三维模型能大幅缩短前期方案设计的时间，不需要从零开始绘制标准件模型，把更多精力放在核心功能结构的设计优化上。
