带支座滚轮式机械支撑传动构件设计

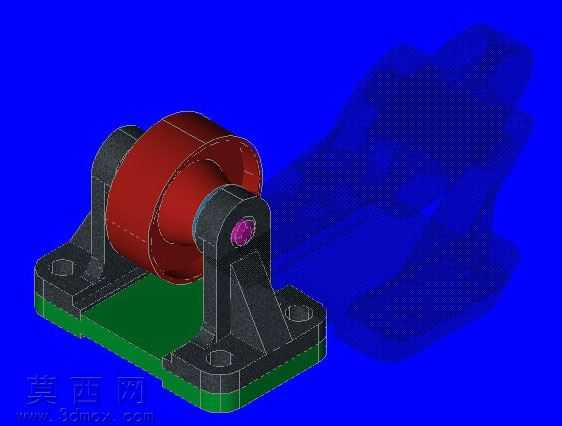

本作品为机械传动支撑类构件的三维建模成果，建模过程中首先从整体功能逻辑出发拆解构件组成，将整体结构划分为底部安装基座、双侧立式支撑臂、中部滚轮主体、轴端紧固组件四个核心部分，依托三维建模软件的参数化设计功能逐一完成各零件的特征创建。底部安装基座采用带圆角的矩形板式结构，建模时先绘制二维轮廓草图，通过拉伸特征生成基座主体，再对安装孔位置进行精准定位，采用切除拉伸特征完成四个沉头安装孔的创建，同时对基座边缘做倒角处理避免应力集中，基座底部的绿色防滑垫层单独作为零件创建，通过装配约束贴合在基座底面，还原实际构件的防滑减震设计。双侧立式支撑臂为对称式三角加强结构，建模时先绘制支撑臂的侧视轮廓，通过拉伸生成臂体主体，再添加三角加强筋特征提升结构刚性，支撑臂上端的轴孔位置通过同轴心约束保证两侧孔位的同轴度误差控制在合理范围内，避免后续装配出现轴件卡滞的问题。中部红色滚轮主体为构件的核心功能部件，建模时采用旋转特征生成滚轮的回转主体，对滚轮的轮缘做圆弧过渡处理，滚轮中心的轴孔与支撑臂轴孔保持同轴设计，轴端的紫色紧固端盖通过旋转加拉伸切除特征创建，装配时采用同轴心与面重合约束完成端盖的固定，模拟实际构件中轴端的限位紧固功能。材质与渲染环节，针对不同零件的实际材质属性赋予对应材质参数：基座与支撑臂赋予铸铁材质，调整粗糙度参数还原铸铁件哑光深灰的质感；滚轮主体赋予红色烤漆金属材质，调整高光与反射参数呈现漆面的光泽质感；底部垫层赋予橡胶材质，调整漫反射颜色为深绿色并提高粗糙度参数还原橡胶的哑光质感；轴端端盖赋予紫红色工程塑料材质，区分不同功能部件的视觉效果。渲染时采用蓝色纯色背景突出构件主体，调整光照角度让各部件的结构轮廓清晰呈现，同时保留半透明的构件投影辅助观察整体形态。整体设计遵循机械设计的结构合理性原则，各零件间的装配关系完全符合实际机械装配逻辑，既保证了构件的结构强度，也还原了滚轮可绕轴转动的功能特性，作为入门级三维建模作品，完整覆盖了草图绘制、特征创建、装配约束、材质赋予、渲染输出的全流程操作，各部分尺寸比例协调，安装孔位、支撑结构、转动部件的位置关系精准，能够直观展现该类支撑滚轮构件的整体结构与组成逻辑。
