掌心式迷你手持便携风扇结构设计

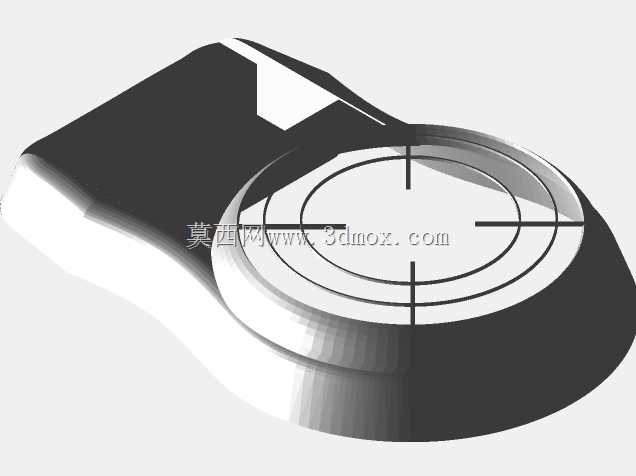

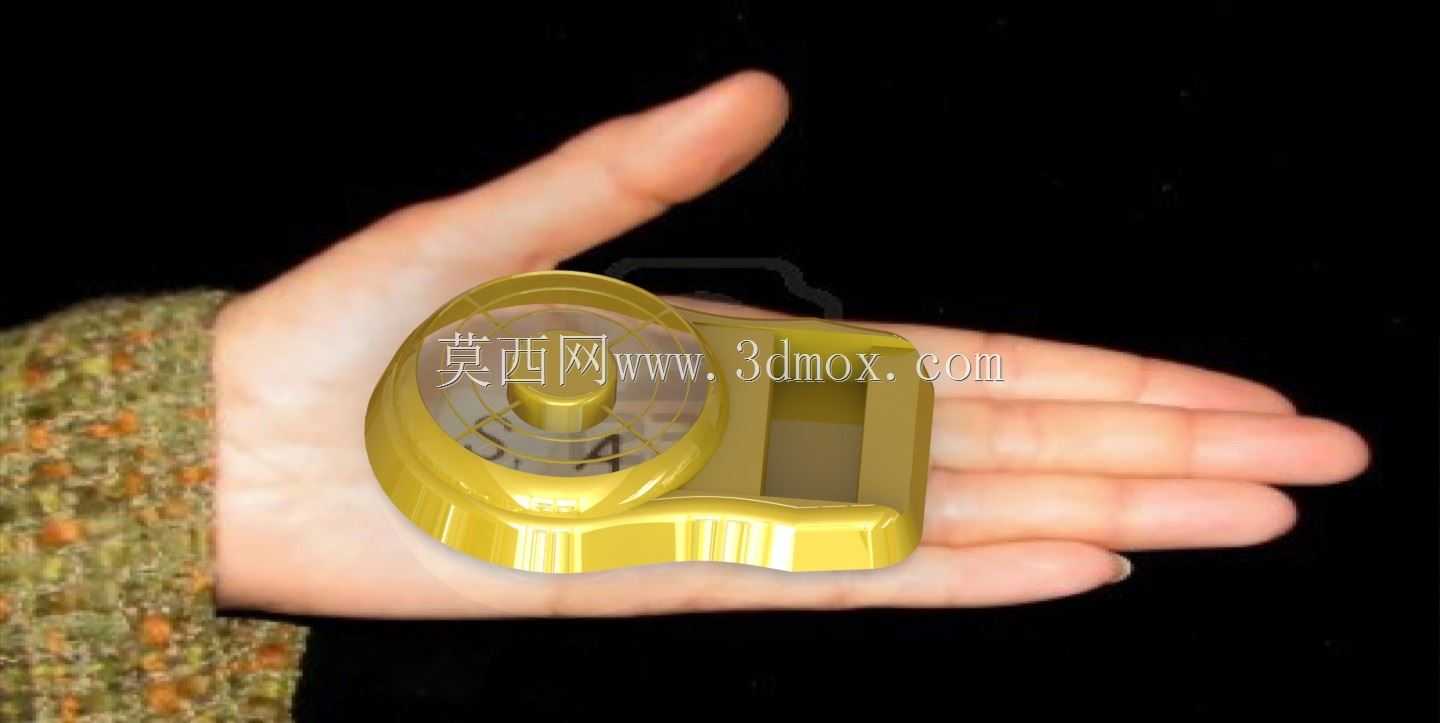

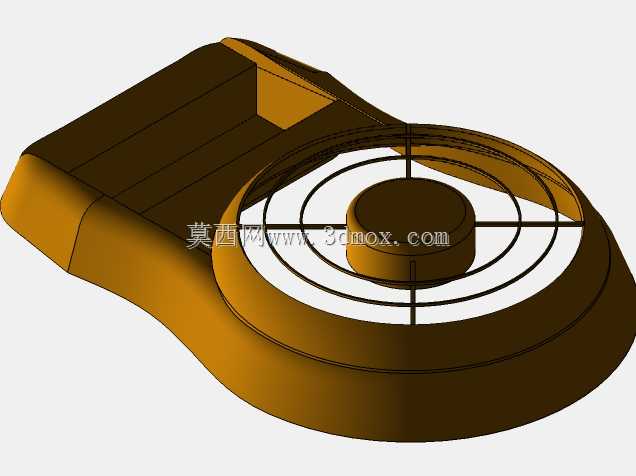

这款掌心尺寸的手持送风装置，核心定位是随身便携的个人降温场景，适配户外通勤、排队等候、狭小工位无集中送风环境下的局部降温需求，整体尺寸控制在成年人单手掌心可完全托举的范围，握持部分做了贴合指腹的弧度收边，长时间持握不会硌手，整体重量控制在百克级别，放入随身口袋、小包都不会产生明显坠重感。从结构设计逻辑来看，整体采用一体化壳体布局，将风轮、驱动模块、供电腔体整合在同一壳体内，进风区域设置在正面带格栅的圆形腔室，格栅做了圆弧倒角处理，既避免手指误触内部转动部件，又能最大化进风面积减少风阻，出风方向沿壳体正面轴向送出，送风范围刚好覆盖面部、颈部这类易出汗的区域，不会出现直吹手部的无效送风问题。壳体侧面的矩形腔体是供电与控制模块的安装位，腔体边缘做了加厚的止口结构，上下壳合模后可实现紧密扣合，不需要额外打胶就能满足日常使用的防泼溅要求，安装边界上，内部风轮与壳体内壁预留了1.2mm的安全间隙，避免转动过程中出现剐蹭异响，驱动模块与供电模块之间预留了走线槽，线材可完全嵌入槽内不会被壳体挤压破损。功能特性上，这款产品没有设置多余的复杂功能，仅保留基础的送风档位切换，控制按键设置在握持区域拇指可自然触碰的位置，盲操作就能完成档位切换，不需要刻意调整持握姿势。设计过程中特意做了实体造型与曲面造型的匹配验证，所有外露曲面都做了G1连续过渡，没有尖锐的棱角，表面做亮面处理的同时，在握持区域增加了细微的防滑纹理，既保证外观的整体性，又能避免手心出汗时打滑脱落。从实际使用场景验证来看，这种小尺寸送风装置不需要大直径风轮，通过优化风轮叶片的曲面角度，在低转速下就能实现足够的送风量，同时把运行噪音控制在可接受的范围，不会在公共场合使用时产生扰人的噪音，壳体的壁厚控制在1.8mm，既保证足够的结构强度，跌落时不会轻易开裂，又能最大化压缩整体尺寸，实现真正的掌心便携使用要求。
