掌心迷你手持便携风扇创意设计

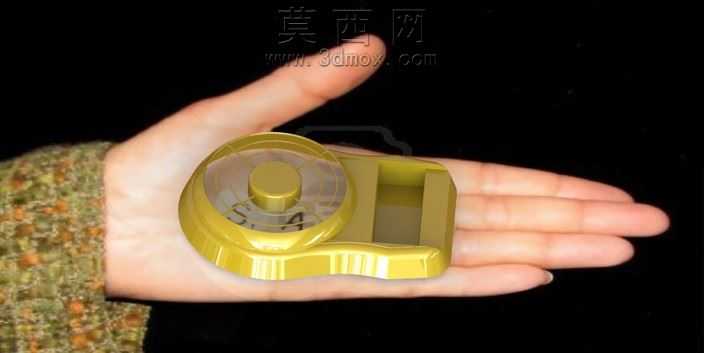

本款迷你手持风扇采用SolidWorks进行全参数化三维建模，整体造型贴合掌心握持的人体工学弧度，整体尺寸控制在掌心可完全承托的范围内，实现极致便携的使用体验。建模过程中首先绘制整体外轮廓草图，通过放样、拉伸凸台等命令构建主体外壳结构，外壳采用一体化流线型设计，边缘做全圆角过渡处理，避免握持时产生硌手的不适感，同时在外壳一侧预留电池仓与开关按键的安装位，保证结构布局紧凑合理，无多余冗余空间。扇叶部分采用透明材质建模，通过圆周阵列命令生成均匀分布的扇叶结构，扇叶曲面经过流体力学优化，通过曲面放样命令构建出带轻微扭转角度的扇叶曲面，保证转动时能够输出柔和稳定的气流，同时降低转动过程中的风噪。中心转轴位置做凸台限位结构，保证扇叶转动时的同轴度，避免转动过程中出现晃动偏移的问题。外壳主体采用亮面金色塑料材质进行渲染，通过调整材质的反射率、粗糙度参数，模拟出ABS电镀材质的亮泽质感，扇叶部分采用半透明PC材质，调整材质的折射度与透明度参数，还原透明塑料的通透视觉效果。渲染阶段采用黑色纯色背景，搭配柔和的侧方打光，突出产品的精致小巧的质感，同时通过手部握持的展示角度，直观呈现产品的迷你尺寸优势。结构设计上充分考虑装配合理性，外壳分为上下两个壳体，通过卡扣结构实现无螺丝装配，降低生产组装的成本，电池仓与扇叶仓之间设置分隔筋位，避免电池与转动部件产生干涉，进风口与出风口位置做格栅式防护结构，在保证气流顺畅通过的同时，避免手指触碰转动扇叶产生安全隐患。整体设计思路围绕便携、安全、美观三个核心方向，在极小的体积内整合了供电、驱动、出风的全部功能，造型圆润精致，既具备实用的消暑功能，也可作为掌心把玩的创意小物件，建模过程中所有特征均保留完整参数，可根据需求调整尺寸、修改外观配色，适配不同的生产与设计迭代需求。
