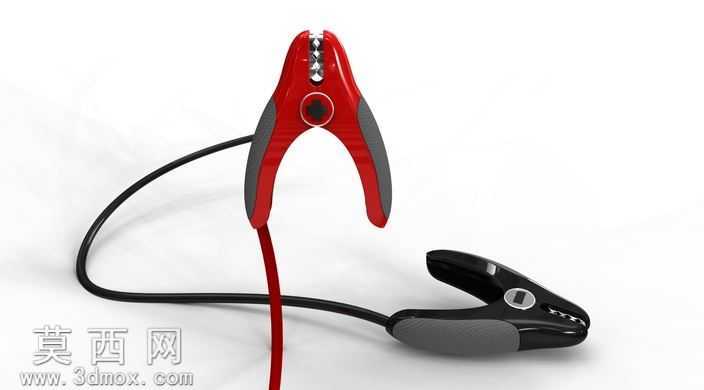

带连接线红黑电瓶搭电鳄鱼夹设计

本作品为电瓶搭电用鳄鱼夹的三维概念设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制夹体的对称轮廓草图，通过拉伸、切除命令构建夹身的主体腔体，针对夹头的锯齿咬合结构，采用阵列齿形特征的方式保证每处咬合齿的间距、深度一致，确保夹持导电件时的接触面积充足。夹体的枢轴转轴部分采用同轴心配合设计，预留弹簧安装的限位槽位，通过装配体环境下的干涉检查，验证夹体开合过程中无结构碰撞，开合角度符合手持操作的人体工学范围。手柄部分的防滑包覆结构，采用曲面放样命令构建贴合手指弧度的凹陷造型，区分红黑两色的绝缘包覆区域，红色夹体对应正极、黑色夹体对应负极，符合电工操作的颜色识别规范。连接导线部分采用扫描特征建模，绘制导线的自然弯曲路径草图，沿路径扫描出带绝缘外皮的线缆结构，线缆与夹尾的连接位置做了压接端子的细节建模，还原真实接线夹的压合固定结构。渲染阶段采用Keyshot完成材质与场景搭建，夹身金属部分赋予镀铬金属材质，调整反射粗糙度模拟亮面金属的光泽质感，手柄防滑部分赋予软胶材质，添加细微的颗粒纹理提升触感真实度，线缆部分分别赋予红、黑两色的PVC绝缘材质，调整漫反射与高光参数还原塑料胶皮的哑光质感。场景搭建采用纯白无影背景，添加柔和的区域光照明，避免金属表面出现过曝的高光点，同时开启环境闭塞效果，突出夹体锯齿、手柄纹理、线缆弯折处的结构细节。设计思路上围绕车用应急搭电的使用场景，优化夹体的开合力度与夹持范围，既保证夹持电瓶接线柱时的夹紧力足够，避免接触不良打火，又通过手柄的防滑软胶设计提升操作时的握持舒适度，红黑配色的区分设计降低用户正负极接反的操作风险，整体结构在满足导电功能的基础上，兼顾了操作安全性与使用便捷性，夹体边缘全部做圆角处理，去除尖锐棱角避免操作时划伤手部，线缆长度预留足够的操作冗余，适配不同车型电瓶的间距需求。
