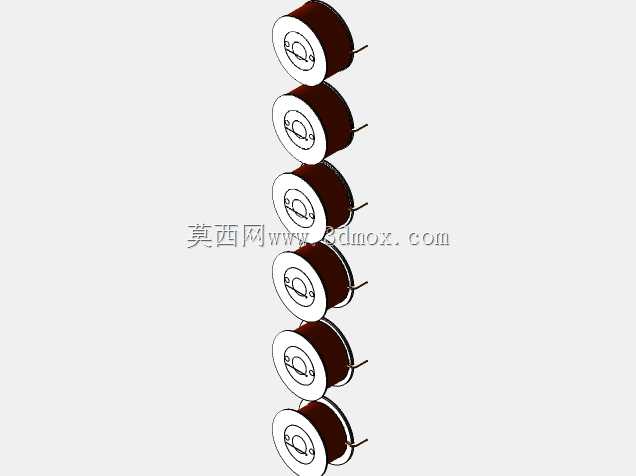

蒙多夫赛尔夫L100系列电感组件结构

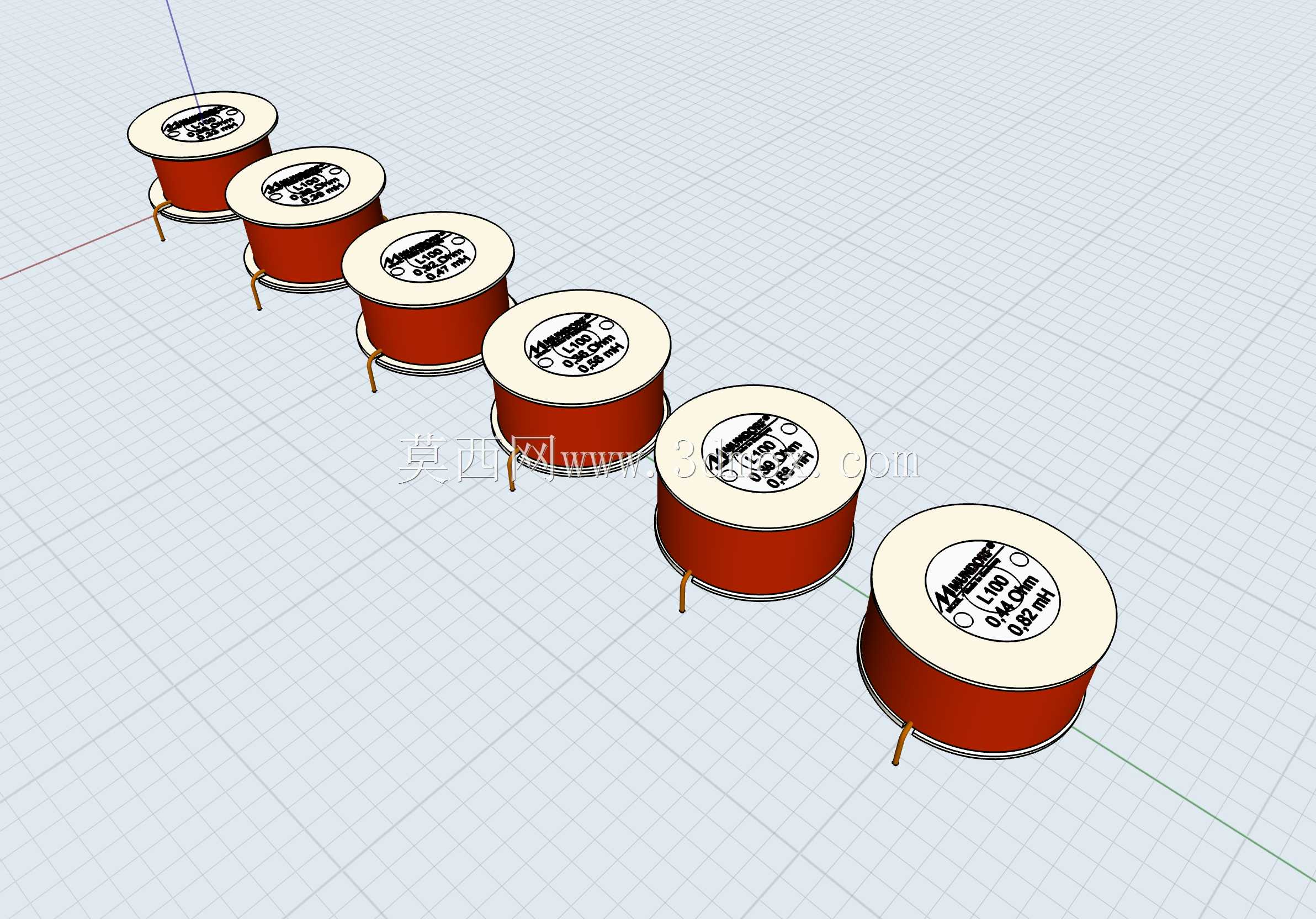

在音频功放、精密信号调理电路的设计选型环节，这类线绕电感组件是决定回路滤波特性、信号保真度的核心被动元件，不同感值的同系列产品可覆盖从电源退耦到信号分频的多类电路场景，设计时需要兼顾元件本身的电气参数与PCB安装的空间约束，避免出现元件干涉、引脚应力超限的装配问题。该系列电感采用圆柱形磁芯外绕漆包线的经典结构，外部包裹红色绝缘封装层，顶面印有清晰的参数标识区，可直接标注感值、额定电流等核心选型参数，引脚采用同向直出设计，适配常规波峰焊与回流焊工艺，安装时引脚伸出长度可根据PCB板厚做适配修剪，无需额外定制成型工序。从结构设计逻辑来看，同系列不同规格的电感采用统一的外径与引脚间距基准，仅通过调整绕线匝数、线径来实现不同感值与载流能力的区分，这种平台化设计思路可大幅降低PCB设计时的封装库维护成本，工程师在调整电路参数更换不同感值元件时，无需修改PCB焊盘布局，可直接完成BOM替换，缩短样机迭代周期。在实际电路应用中，这类电感常被用于高端音频设备的分频网络、精密测量仪器的滤波回路，圆柱形的封装结构可有效降低绕线的分布电容，提升高频段的阻抗特性，绝缘封装层可抵御常规生产环节的助焊剂侵蚀，避免绕线出现短路隐患。安装边界方面，该系列元件的引脚间距统一，元件本体高度随感值提升略有增加，设计PCB布局时需要在元件上方预留足够的安全距离，避免与上层结构件、散热片出现空间干涉，引脚的焊接端做了镀锡处理，可提升焊接可靠性，减少虚焊风险。建模过程中严格还原了本体的倒角细节、顶面标识的刻印位置、引脚的出线角度，可直接用于设备的整机装配干涉检查、生产工艺的工装设计环节，也可作为电路原理教学的具象化演示模型，帮助初学者理解线绕电感的实体结构与安装要求。在消费类高端音频设备、工业精密测控装置的结构设计中，这类元件的三维模型可直接导入装配体，完成整机的空间布局校验，避免样机试制阶段才发现元件与壳体、接插件的干涉问题，减少打样迭代次数。
