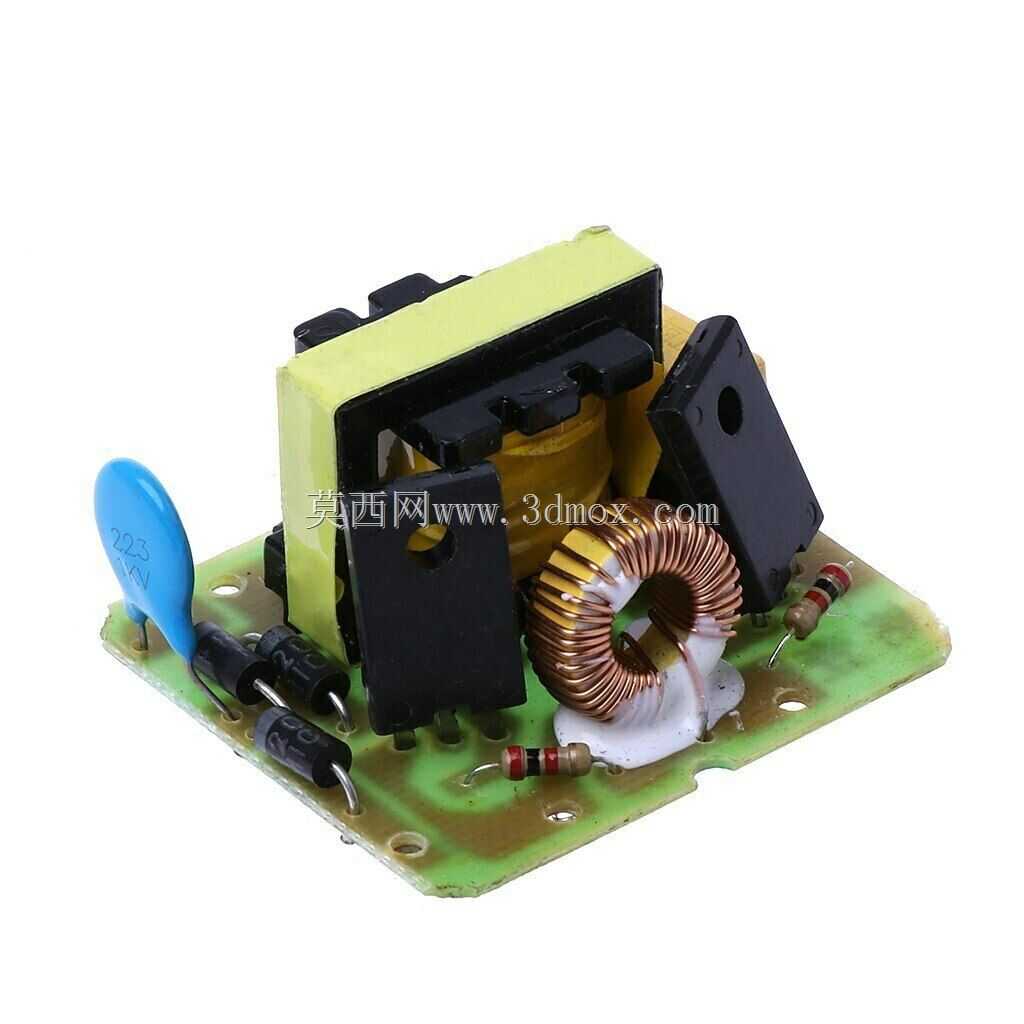

小功率DC-AC逆变电源电路板结构

这款小功率逆变转换装置，核心适配低压直流输入转工频交流输出的场景，常见于户外便携供电、小型车载应急取电、离网小型光伏配套供电等工况，额定输出功率40W，可满足小功率照明、小型数码设备充电这类低负载用电需求。从结构设计来看，整体采用单块环氧玻纤板作为载板，所有功率器件、磁性元件、无源器件均采用直插焊接工艺固定，板载元件布局遵循功率回路最短原则，将高压侧与低压侧做了物理分区，减少大电流回路的走线长度，降低线路损耗与电磁干扰。核心磁性元件包含高频升压变压器与共模滤波电感，高频变压器采用EI型铁氧体磁芯，搭配绝缘骨架绕制，原副边之间设置绝缘挡墙满足安规绝缘要求，磁芯与骨架之间点胶固定，避免运输或使用过程中磁芯松动产生异响；共模电感采用环形铁粉芯磁芯，多股漆包线并绕，用于抑制输出端的共模干扰，优化输出电能质量。板载的蓝色安规电容跨接在输入侧，用于吸收输入端的尖峰电压，避免后端功率器件被浪涌击穿；功率开关器件与整流器件均预留了足够的爬电距离，引脚弯折成型符合波峰焊工艺要求，焊点位置预留了助焊剂逃逸空间，减少虚焊风险。安装边界方面，电路板四角预留了直径3.2mm的安装孔，适配M3规格的铜柱或螺丝固定，安装孔中心距匹配常规小型塑壳的内部固定柱位置，板上最高元件为高频变压器，顶部距离板面高度不超过28mm，整体板厚1.6mm，可直接嵌入对应规格的塑料外壳内，无需额外做结构避让。设计过程中针对小功率逆变的散热需求做了优化，功率器件均贴板安装，依靠电路板铜箔散热，无需额外加装散热片，在额定负载下连续工作时，器件表面温升控制在安全范围内，同时板上走线的载流量按照1.5倍额定电流做了加宽处理，大电流路径走锡增加载流能力，避免长期工作时走线过热。输出端的RC吸收回路紧贴功率器件布置，可有效吸收开关过程中的电压尖峰，降低器件的电压应力，提升整机工作可靠性。
