特斯拉放电原理演示实验装置结构

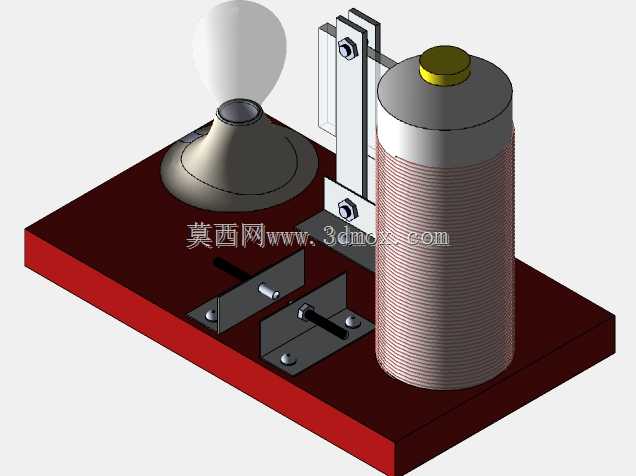

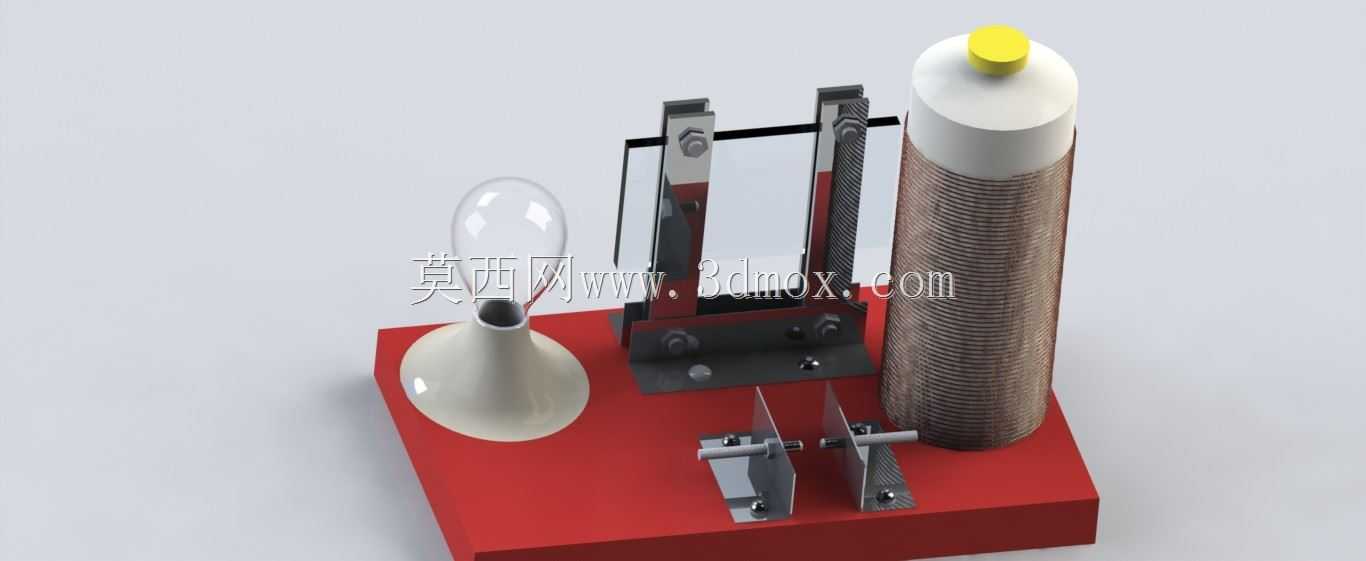

这套装置主要面向中学物理电磁学教学、科普场馆互动演示场景搭建使用，核心作用是直观展示高频高压放电现象、特斯拉线圈的工作原理，帮助学习者理解电磁共振、无线电能传输的基础逻辑，相比纯理论讲解，实体装置能让观察者直观看到电弧激发、灯泡隔空点亮的实际效果，降低抽象电磁概念的理解门槛。从功能结构来看，装置集成了初级谐振回路、次级升压线圈、放电顶端、打火间隙调节结构、固定基座几个核心部分，次级线圈采用密绕漆包线工艺，顶端设置金属匀压帽，避免尖端过早放电影响谐振效果；打火间隙采用双金属立柱可调结构，可通过调整两个电极的间距改变击穿电压阈值，适配不同输入电压下的谐振起振条件；配套的灯泡负载固定在绝缘底座上，可直观展示无线电能传输的点亮效果，所有带电部件都通过绝缘支架固定在红色绝缘基座上，避免高压爬电带来的安全隐患。设计过程中首先要确定谐振频率匹配关系，先核算次级线圈的电感量与顶端等效电容的谐振参数，再反向匹配初级回路的电容与电感参数，保证两个回路工作在同一谐振频率点，这直接决定装置的起振难度与放电效率。建模时先从基座开始绘制，先画出红色绝缘安装板的基准轮廓，预留各个支架、线圈、打火电极的安装孔位，孔位公差按照H7级精度设置，保证后期实物装配时各部件的同轴度与位置精度；之后绘制次级线圈部分，先做内部的绝缘骨架，再通过螺旋线扫描命令绘制密绕的漆包线结构，顶端的金属匀压帽采用旋转凸台命令生成，注意顶端边缘做圆角过渡，避免电场集中；打火间隙的金属支架采用拉伸命令生成，电极部分做可滑动的装配约束，预留调节行程的空间；灯泡部分先绘制灯座的绝缘结构，再做玻璃泡壳与内部灯丝的简化结构，不需要还原灯丝的极细细节，保证视觉辨识度即可。安装边界方面，整体基座为矩形平板结构，所有部件的安装高度都控制在基座上方的安全范围内，次级线圈的安装位置要与打火间隙、初级回路保持足够的绝缘距离，避免高压击穿空气造成回路短路，各金属支架的固定孔位要与基座的预埋螺母位置对齐，装配时不需要额外打孔即可完成固定。建模过程中要注意不同材质的外观区分，金属部件设置对应的金属质感，绝缘基座设置哑光非金属质感，玻璃泡壳设置半透明材质，方便后期做渲染展示时清晰区分各个结构部件，也便于教学演示时快速识别不同功能模块。
