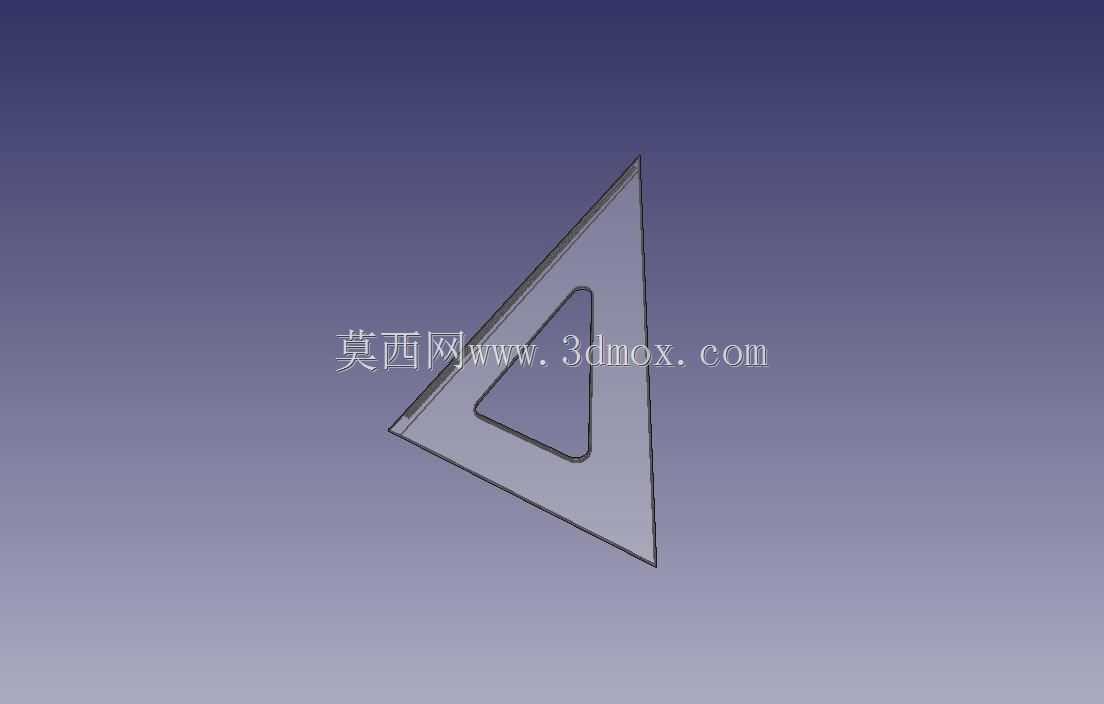

60度30度角度三角尺绘图测量工具

在机械加工划线、工程绘图放样、现场工件角度核验这类场景里，带固定角度的三角靠尺是一线作业人员随身常备的辅助工具，这款60°/30°角度三角结构的量具，就是针对这类高频角度核验需求设计的。日常做钳工划线作业时，常需要快速划出30°、60°的倾斜加工基准线，或是核验工件坡口、斜面的角度偏差，这类固定角度的三角尺不需要反复调整量角器刻度，靠贴工件基准面就能快速完成比对，比可调角度量具的操作效率高很多，也能避免可调结构带来的间隙误差。从结构设计上看，这款三角尺采用等边直角三角形的衍生构型，三个边分别对应90°、60°、30°的标准角度，中间做了三角形镂空减重设计，既减少了整体耗材用量，也能在手持操作时降低自重带来的握持疲劳，同时镂空边缘也可以作为小尺寸的角度比对基准，应对狭窄空间内的角度核验需求。尺身的厚度做了均匀等厚设计，所有边缘都做了去毛刺倒棱处理，靠贴工件基准面时不会因为边缘毛刺产生贴合间隙，保证角度比对的精度。在实际使用的安装边界上，这类三角尺的边长尺寸适配常规台虎钳夹持的工件划线范围，靠在工作台面上做划线导向时，尺身底边长度足够覆盖常规中小型零件的划线行程，不会因为尺身过短导致划线偏移。做钣金放样作业时，这款三角尺可以直接靠在钢板表面，配合划针快速划出对应角度的折弯线，相比单独使用角度尺测量后再连线的操作，能减少多次测量带来的累积误差。在学生工程制图、机械设计绘图场景中，这款三角尺也可以配合丁字尺使用，快速绘制30°、60°方向的斜线，或是绘制正三角形、六边形等规则几何图形，尺身的平直边缘也可以作为短距离直线绘制的导向边。设计时特意将尺身的角度公差控制在一线作业允许的偏差范围内，所有工作面都做了平面度处理，靠贴工件时能实现面接触而非线接触，避免因为尺身变形导致的角度判断失误。日常存放时，中间的镂空结构也方便穿绳悬挂，和其他钳工工具、绘图工具收纳在一起时不会占用过多空间，边缘的倒棱处理也不会刮划其他工具的表面或是收纳包的面料。在设备装配现场做角度核验时，这款三角尺可以快速插入装配间隙旁，比对连接件的安装角度是否符合要求，不需要携带复杂的光学角度测量设备，就能完成快速的初检工作，大幅提升现场巡检、装配核验的作业效率。
