带安装座的气弹簧支撑杆结构设计

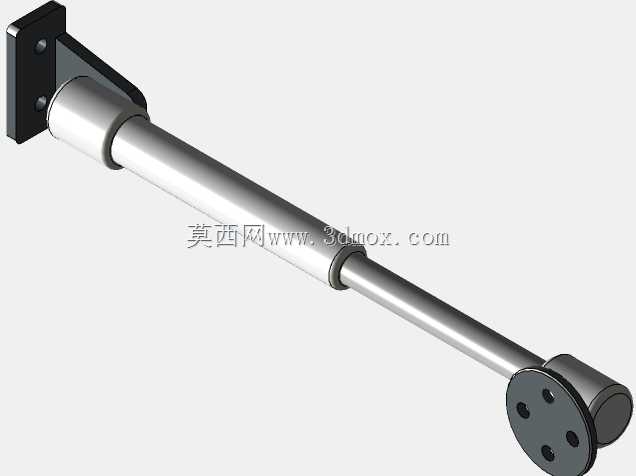

这类带侧装法兰支座的气弹簧构件，常被用在各类需要开合缓冲、重力支撑的设备场景中，比如自动化设备的检修门开合支撑、小型工装夹具的翻盖承重、非标设备的防护门限位，部分轻型输送线的侧开挡板也会选用同结构的支撑件来抵消门板自重，避免开合过程中出现磕碰、快速下坠的风险。从结构设计逻辑来看，端部的安装法兰做了带三角加强筋的L型折弯结构，法兰面预留两个沉头安装孔，安装时可以直接通过螺栓固定在设备框架的型材立面或者钣金安装面上，加强筋的设置刚好抵消活塞杆伸出时产生的径向弯矩，避免长期往复动作后安装座出现变形、连接松动的问题。活塞杆部分做了光滑镀铬处理，表面粗糙度控制在适合密封圈往复运动的区间，既能降低伸缩过程中的摩擦阻力，也能避免外界粉尘、水汽附着在杆体表面刮损内部密封件，延长构件的使用寿命。杆体尾端的连接法兰做了四孔均布设计，可直接与被支撑的门板、活动构件端面锁附，不需要额外加装转接接头，减少装配环节的累计误差。设计过程中需要重点考量安装边界的尺寸匹配：安装座的法兰厚度要适配常用螺栓的沉头深度，避免螺栓头突出干涉杆体伸缩动作；活塞杆完全缩回时的总长度要匹配设备闭合状态下的安装间距，完全伸出时的行程要刚好满足活动构件的最大开合角度，不能出现伸出行程过长导致构件过位、或者行程不足无法完全开启的问题。另外杆体与安装座的连接部位做了径向限位结构，避免伸缩过程中杆体出现周向转动，导致尾端连接孔位错位，影响装配精度。这类支撑构件在选型建模时，还要预留密封端盖的安装空间，端盖与外管的配合公差要控制在合理区间，既保证内部气压的密封性，也不会因为过盈量过大导致装配困难。日常应用中，这类构件的支撑力可以通过内部充气压力调整，建模时可以根据不同的负载需求调整活塞杆直径、外管壁厚参数，适配从轻质钣金门到中型工装盖板的不同承重需求，不需要大幅改动端部安装结构，就能实现同系列不同规格产品的快速适配，减少重复建模的工作量。
