戴尔MS111有线光学鼠标三维建模作品

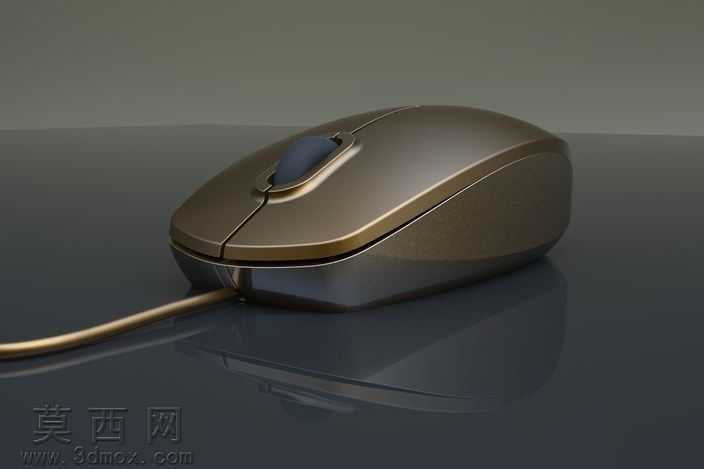

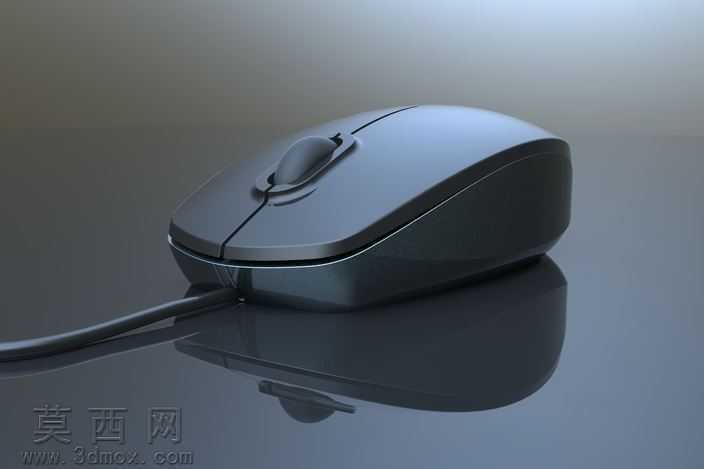

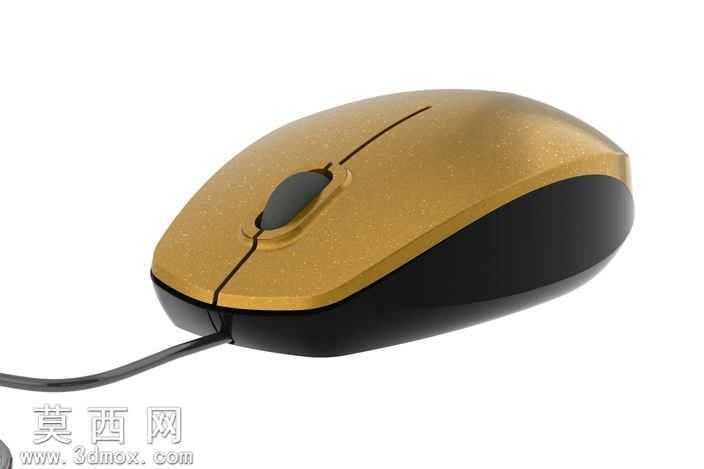

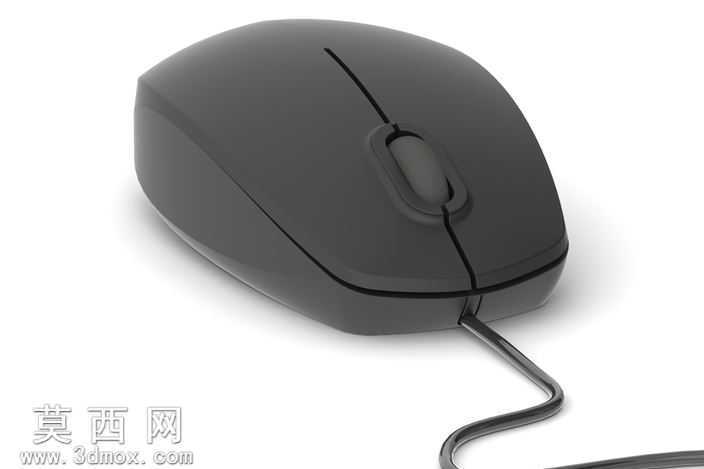

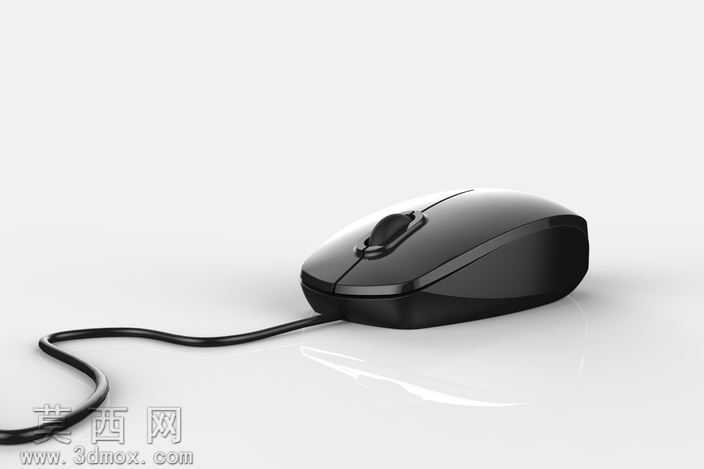

本次三维建模作品围绕经典款戴尔MS111有线光学鼠标展开，建模过程以还原产品真实外观与结构逻辑为核心目标，全程在SolidWorks环境中完成全流程制作。建模初期先对实物进行多维度尺寸测绘，确认鼠标整体的长宽高比例、上盖曲面的弧度变化、左右按键与主体的分割缝隙宽度、滚轮的安装位置与突出高度，以及出线端的线材走向弧度，确保基础轮廓贴合量产实物的真实形态。主体建模采用曲面建模与实体建模结合的方式，先绘制鼠标侧视与俯视的轮廓草图，通过放样、边界曲面等命令生成顺滑的上盖曲面，重点处理手掌承托区域的过渡弧度，保证曲面无明显折角、曲率连续，还原原鼠标贴合手型的人体工学设计特征；左右按键部分通过分割线命令从主体曲面拆分，预留出按键与上盖之间的均匀缝隙，还原分体式按键的结构特征，同时在按键与主体衔接处做微小的圆角处理，避免边缘过于锐利失真。滚轮部分单独建模，先绘制滚轮的橡胶外圈与内部塑料支架的截面轮廓，通过旋转命令生成基础实体，再在外圈表面添加均匀的防滑纹理凹槽，还原橡胶滚轮的触感细节；滚轮下方的按键微动结构做简化的结构示意，保证装配位置与真实产品一致。鼠标底部的脚贴位置、光学传感器开孔位置都按照实物比例预留，出线端的线材采用扫掠命令制作，还原线材从鼠标前端引出后自然弯曲的形态，线材表面做哑光塑料的材质区分。材质渲染阶段，鼠标上盖与主体外壳采用哑光黑色ABS塑料材质，调整材质的粗糙度与反射参数，还原原鼠标磨砂外壳不沾指纹的质感；滚轮外圈采用深灰色橡胶材质，适当降低反光度，添加细微的颗粒质感模拟橡胶表面的触感；线材采用黑色柔性PVC材质，调整材质的弯曲度参数让线材形态更自然，避免生硬的直线效果。灯光设置上采用柔和的三点布光，主光源从侧上方打亮鼠标上盖的曲面弧度，辅助光源补全暗部细节，避免底部与侧面出现死黑区域，背景采用纯白色突出产品主体，渲染输出的效果能够清晰展现鼠标的整体造型与细节特征。整个建模过程注重结构的合理性，所有部件的装配关系都符合真实鼠标的生产逻辑，既还原了产品的外观辨识度，也保留了基础的结构特征，可作为电脑外设类产品建模的参考案例，也可用于相关产品的展示、教学演示场景。
