外螺纹宝塔式气动软管快插接头

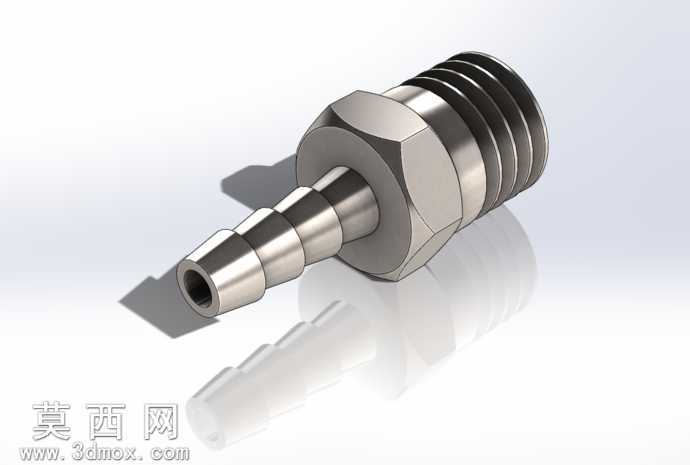

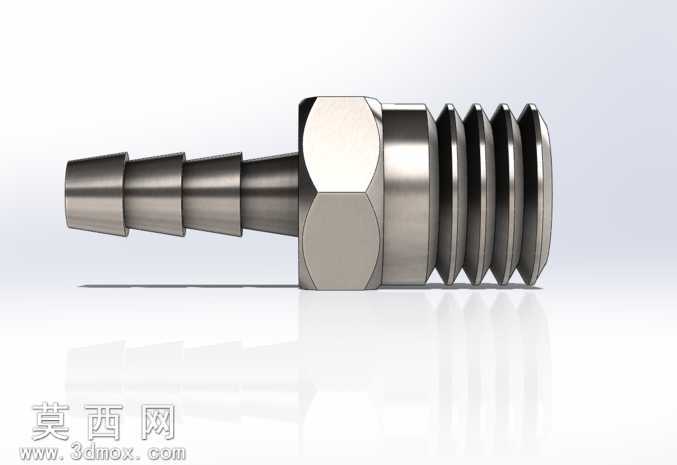

本模型为外螺纹宝塔式气动软管快插接头，采用SolidWorks完成全参数化三维建模，建模过程严格遵循气动接头的行业尺寸规范，对每一处结构细节做了精准还原。建模阶段首先绘制接头的中心旋转基准轴，通过旋转凸台命令生成接头的主体基体：一端为符合NPTF标准的外螺纹段，建模时通过螺旋线扫描切除生成标准牙型，螺纹收尾处做了自然过渡的退刀结构，避免应力集中；中部为六角拧动台，对六角棱边做了0.2mm的倒角处理，还原实际加工的去毛刺工艺，方便扳手夹持施力；另一端为阶梯式宝塔竹节结构，共设置三级递增的竹节倒刺，每级倒刺的倾斜角度与高度都经过尺寸校验，确保软管插入后可通过倒刺咬合实现可靠密封防脱，竹节末端做了圆弧导向结构，方便软管快速套入。完成基础结构建模后，对模型的所有锐边做了统一的圆角处理，还原五金零件机加工后的真实边角状态。材质与渲染阶段，接头主体赋予304不锈钢材质，调整金属材质的粗糙度为0.15、反射强度为0.8，模拟不锈钢抛光后的金属光泽；在Keyshot中搭建影棚渲染环境，采用顶部柔光箱作为主光源，搭配左右两侧补光消除金属表面的死黑区域，地面添加微弱的反射效果，突出接头的金属质感与结构轮廓，同时输出了多角度渲染效果图，清晰展示接头各部位的结构细节。结构设计上，该接头采用一体式结构，无多余拼接部件，中部六角台的对边尺寸匹配标准气动扳手规格，外螺纹段可直接拧入对应规格的内螺纹气动阀块或设备接口，宝塔端可直接适配对应内径的气动软管、输水软管，无需额外卡箍即可实现一定压力下的密封连接，整体结构紧凑，加工工艺性好，适合批量车削加工。建模过程中对所有特征做了参数化关联，后续可通过修改全局参数快速适配不同螺纹规格、不同软管内径的同系列接头，大幅提升同类型零件的建模效率。
