余弦函数运动规律几何演示三维结构

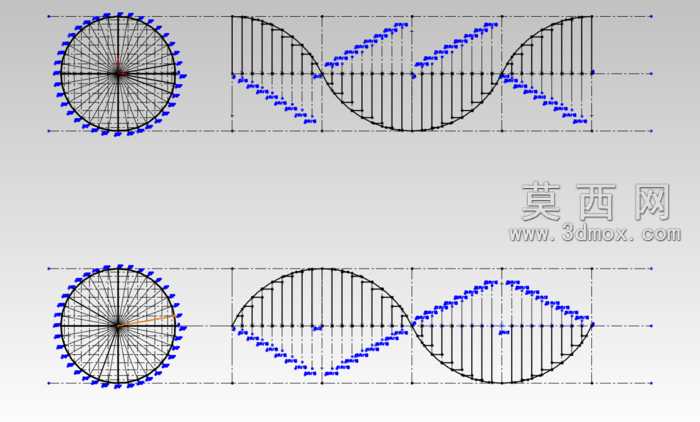

本作品为基于SolidWorks搭建的余弦函数运动规律几何演示结构，建模过程首先以圆周回转构件为核心基准，在草图环境中绘制标准分度圆，对圆周进行等角度点位划分，每个点位对应圆周运动过程中的不同相位角，作为余弦曲线生成的相位基准。建模时将圆周上的每个分度点与水平方向的投影线建立几何约束关系，通过投影映射的逻辑，将圆周回转运动的径向位移转化为水平方向展开的线性坐标位移，精准还原余弦函数从圆周运动到平面曲线的生成原理。结构设计上采用双组对照的展示形式，分别呈现不同相位偏移下的余弦曲线形态，蓝色标识点位清晰标注出每个相位对应的曲线取值位置，垂直辅助线与水平坐标线构成完整的坐标参考体系，让运动转化的逻辑直观可查。建模过程中对所有几何元素添加了完全定义的约束关系，保证圆周分度的均匀性、投影线的垂直精度、曲线连接的顺滑度，避免欠约束导致的几何变形。材质设置上采用简洁的黑白线稿搭配高对比度蓝色标识点的呈现形式，弱化非必要的材质反光与纹理干扰，突出几何关系与运动逻辑的展示效果，无需复杂渲染即可清晰呈现函数曲线的生成过程。该结构可用于机械原理教学中运动规律转化的演示，帮助理解回转运动与直线往复运动之间的数学关联，也可作为凸轮机构、往复运动机构设计前期的运动规律验证参考，通过参数化调整圆周直径、分度密度、相位偏移量，即可快速生成不同参数下的余弦运动曲线，为后续机构的行程设计、速度规划提供直观的几何依据。
