手持可调式皮革花边裁切工具结构设计

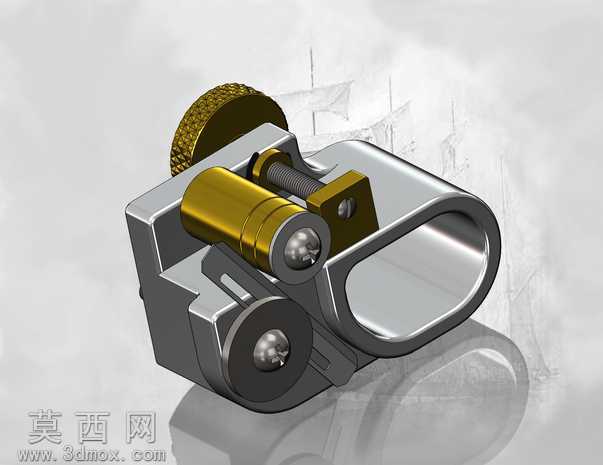

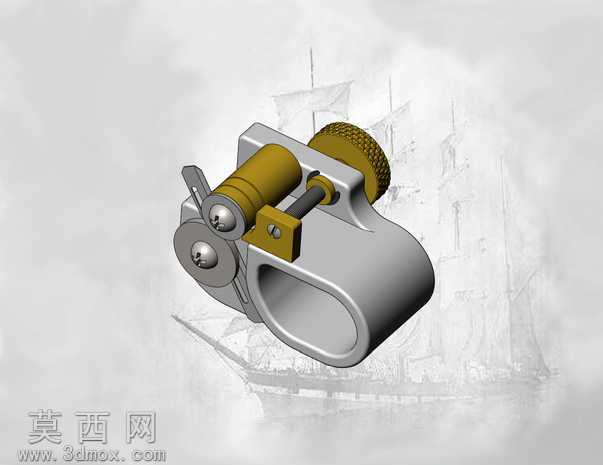

本作品为面向皮具手工加工场景设计的手持可调式皮革花边裁切工具，整体采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工公差配合标准，对每一处装配结构都做了干涉检查，确保各活动部件运动顺畅无卡滞。模型渲染阶段采用金属材质分层表现方案：主体框架部分使用哑光镀铬金属材质，调整粗糙度参数模拟日常使用中轻微磨损的磨砂金属质感，避免镜面反射带来的不真实感；调节旋钮采用滚花黄铜材质，通过纹理贴图还原旋钮表面防滑滚花的细密凹凸结构，同时调整金属度与反射参数，呈现黄铜特有的暖调金属光泽；裁切滚轮与紧固螺丝采用高抛光不锈钢材质，添加细微的边缘倒角高光，突出精密加工零件的精致质感；指扣握持区域做了哑光磨砂金属处理，模拟实际使用中增加握持摩擦力的表面工艺。结构设计上，该工具采用指套式手持结构，贴合人手握持形态，可单指穿入固定实现稳定操控；顶部设置滚花调节旋钮，通过精密丝杆结构连接裁切滚轮组件，转动旋钮即可精准调节裁切压力与滚轮进给位置，适配不同厚度的皮革材料裁切需求；裁切组件采用双滚轮夹持裁切结构，其中主动裁切轮边缘加工有连续花边齿形，可在皮革推送过程中一次性压切出均匀连续的花边轮廓，相比传统手工裁切效率提升数倍；所有紧固位置均采用内六角球面螺丝，既保证装配紧固度，又避免螺丝凸起刮伤皮革或划伤使用者。设计思路围绕皮具手工从业者的实际使用痛点展开，摒弃了传统花边裁切工具需要双手操作、压力难以控制、裁切花边深浅不均的问题，整体结构紧凑小巧，所有活动部件都内置在金属框架内，既提升了工具的结构强度，也避免外露结构带来的安全隐患；建模过程中对所有活动部件做了运动仿真模拟，验证调节旋钮全行程范围内丝杆与滚轮支架的运动同轴度，确保调节过程顺滑无偏移，同时对握持区域做了人机工程优化，指扣内径按照成年人手指平均尺寸设计，边缘做了大圆角钝化处理，长时间握持也不会产生硌手的不适感，整体模型还原了实物的每一处结构细节，可直接用于加工生产参考或手工皮具工具的改良设计。
