三层壁挂式木质置物收纳架结构设计

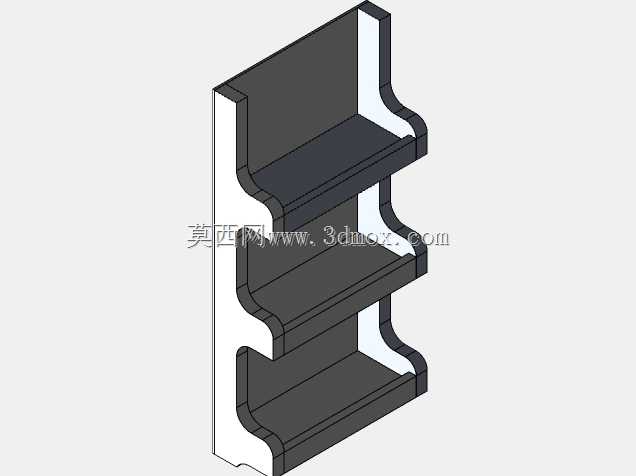

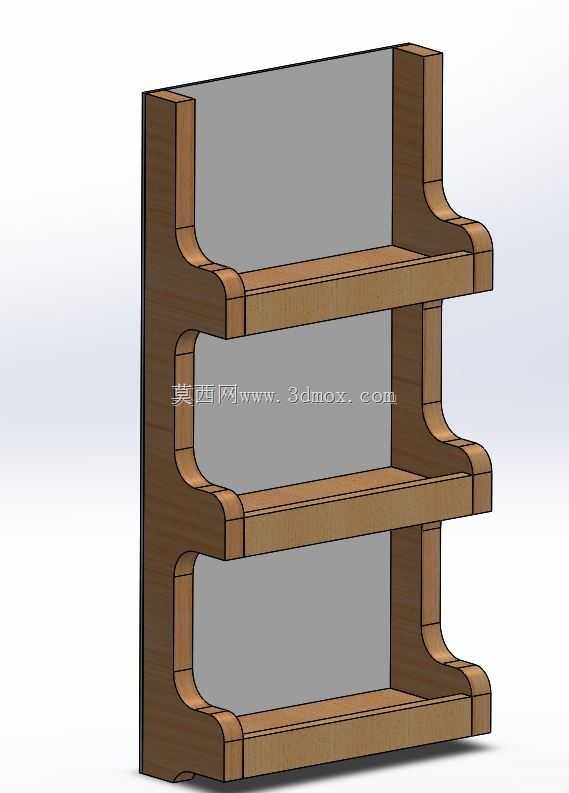

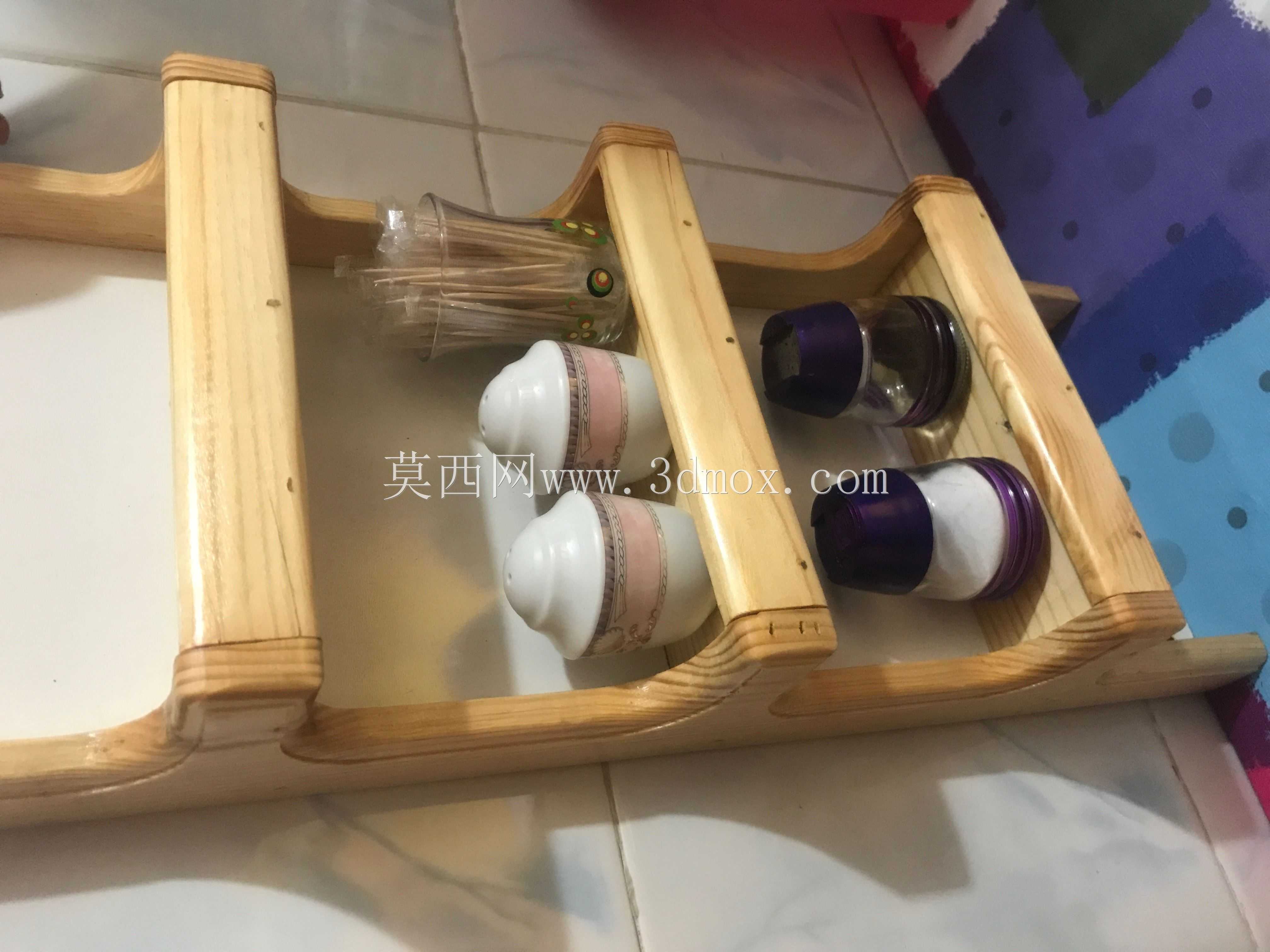

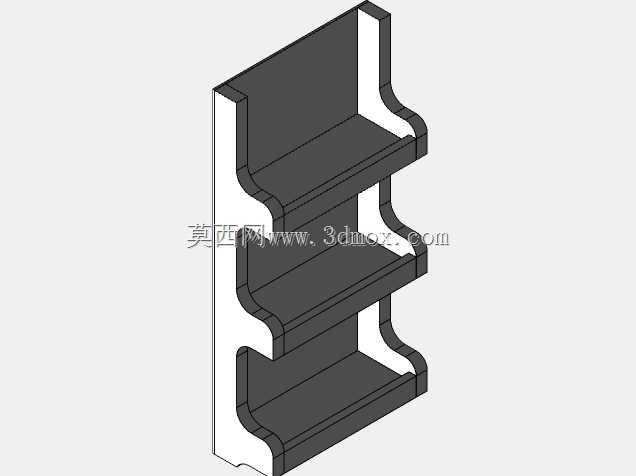

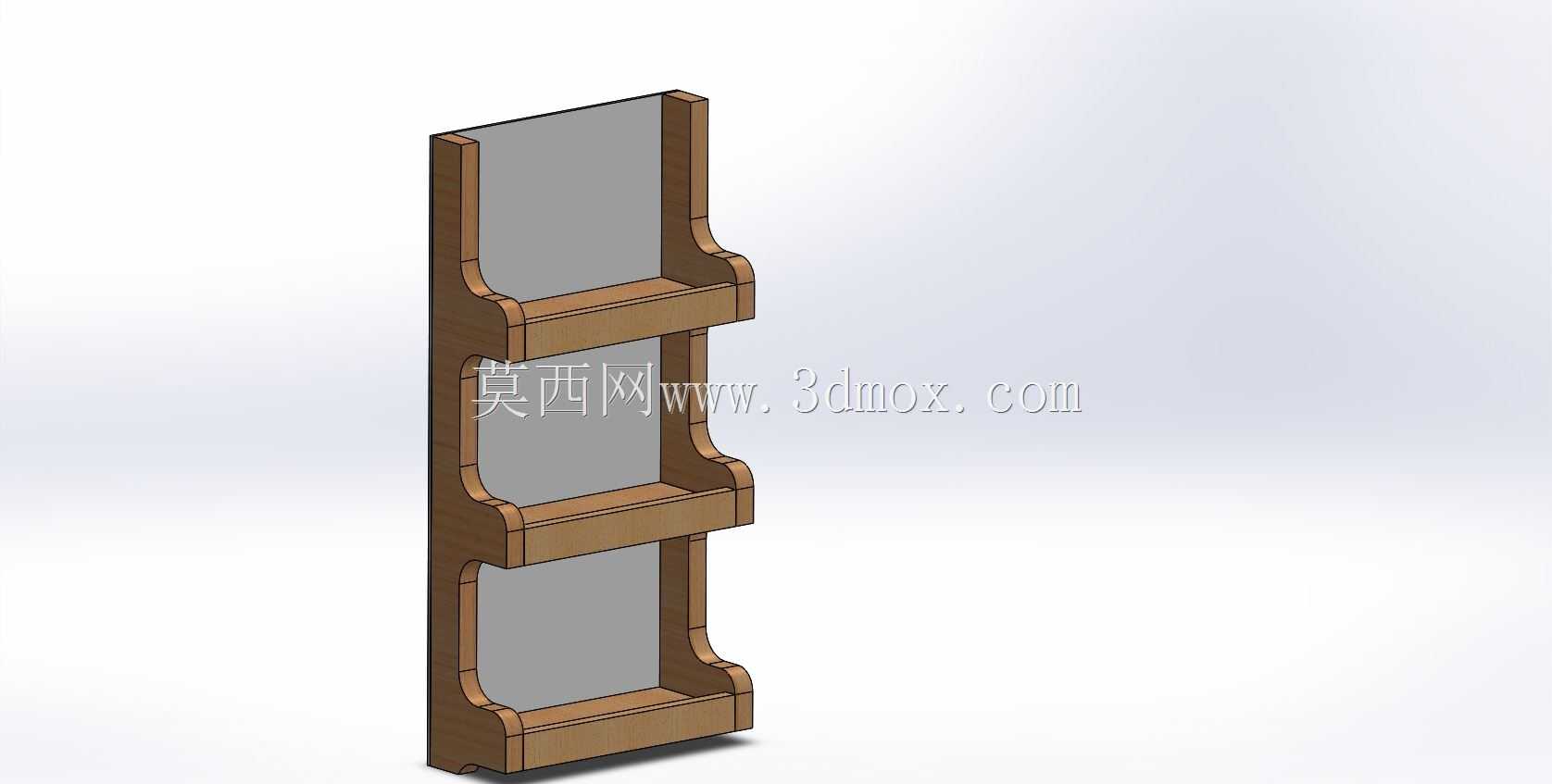

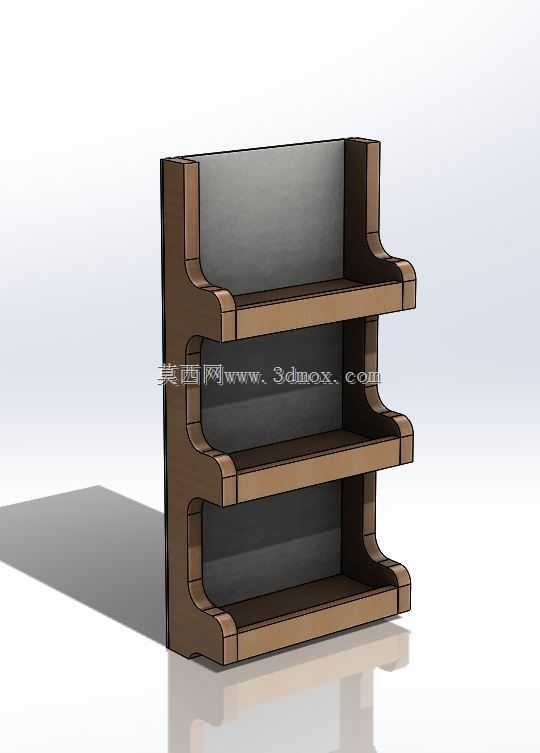

这款三层木质置物架的设计，最初是针对工位旁零散工具、小件耗材的就近收纳需求展开，也可适配家用场景下的墙面零散物品规整，解决平面置物空间不足的痛点。从结构设计逻辑来看，整体采用背靠墙面的安装形式，后侧为整幅平整背板，安装时可直接贴合墙面完成固定，无需额外预留后侧操作空间，对狭窄过道、小面积工位旁的墙面适配性较强。两侧的竖向支撑构件做了一体化的圆弧过渡处理，没有尖锐的直角棱边，既避免日常取放物品时磕碰划伤，也让整体线条更流畅，同时竖向支撑在每层置物板的衔接位置做了内嵌式的卡槽结构，置物板卡入卡槽后辅以胶合固定，无需额外外露金属连接件，整体外观更整洁，结构连接强度也能满足日常置物的承重需求。三层水平置物板采用等间距排布，每层的净空高度经过测算，既能容纳常规尺寸的手动工具、包装耗材、小型零件盒，也不会因为层间距过大浪费竖向墙面空间，置物板的前沿做了微微上翘的收边处理，可防止放置的圆形物件、零散小零件从边缘滑落。整体外形宽度控制在适配常规墙面立柱间距的范围，安装时可直接在背板对应位置打膨胀螺丝固定，无需额外搭建支撑框架，安装边界仅需预留与架体整体尺寸匹配的平整墙面即可，不会占用地面操作空间。从实际使用场景来看，生产车间内可将其固定在机床旁的墙面上，放置常用的量具、操作指引卡片、小型替换刀具；办公场景下可固定在工位侧墙，放置文件、常用文具；家用场景可安装在玄关、书房墙面，收纳零散小物件。设计过程中对木质构件的边缘做了统一的倒圆角处理，所有拼接位置的公差控制在0.2mm以内，避免拼接处出现错位缝隙影响外观与结构强度，背板的厚度经过承重校核，在满负载放置物品时不会出现弯折变形，两侧竖向支撑的截面尺寸也经过优化，在保证支撑强度的前提下尽可能减少材料用量，控制整体重量，降低墙面安装的承重负荷。
