格洛克手枪配套轻量化瞄准轨结构

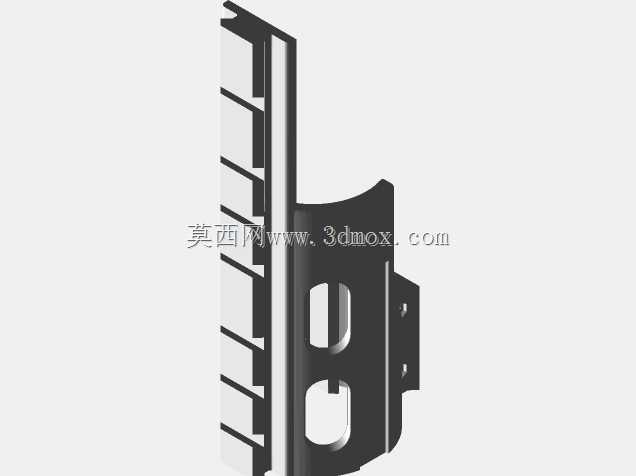

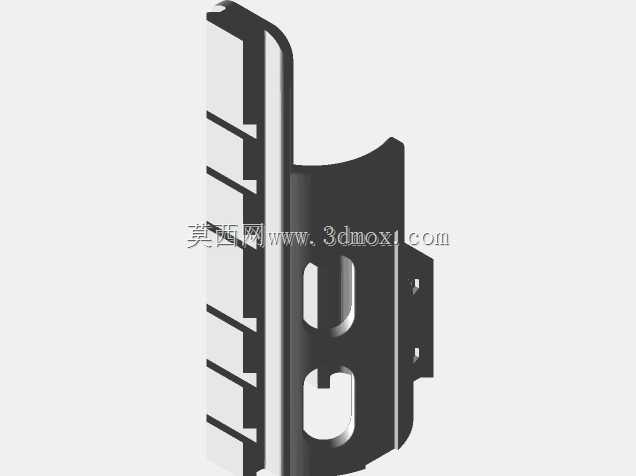

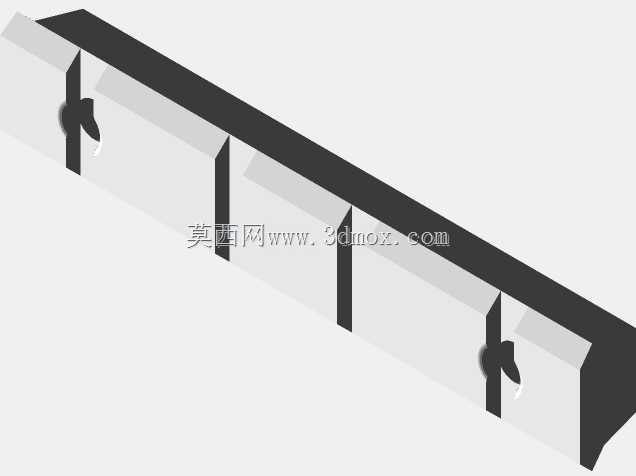

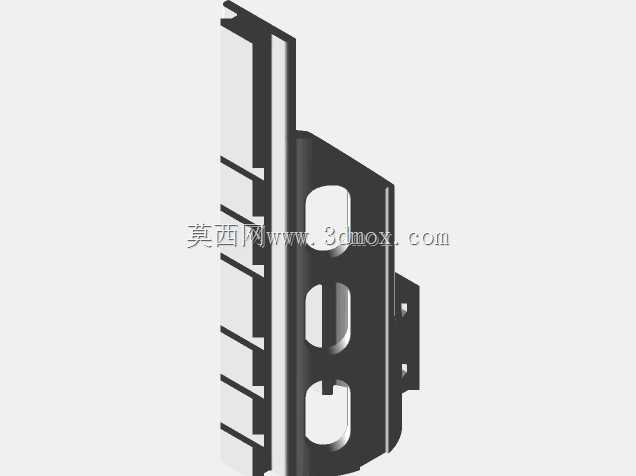

这款瞄准轨结构主要适配格洛克系列手枪，覆盖17、19、18C、34等多款主流型号，同时也可兼容拆除后视镜结构的其他手枪平台，核心作用是为战术瞄准装置、激光指示器、战术灯等附件提供标准化安装接口，解决原厂手枪附件拓展能力不足的问题。从结构设计来看，整体采用侧装卡合的固定逻辑，无需对枪身原有结构进行破坏性改装，安装时仅需配套2颗M3规格螺丝与对应螺母即可完成锁紧固定，安装边界严格贴合格洛克枪身套筒座侧方的轮廓曲线，不会与套筒往复运动轨迹产生干涉，也不会影响扳机、弹匣释放、空仓挂机等原有操作部件的正常动作。设计过程中重点考量了无支架打印场景的成型可行性，所有壁厚均控制在1.2mm以上，悬空结构添加了最小角度45度的自支撑斜面，无需额外添加打印支撑即可完成成型，降低了小批量试制的成本与后处理工作量。轨体上的附件安装槽严格遵循通用战术附件的接口尺寸标准，槽宽控制在对应公差范围内，相邻槽位的间距符合通用战术附件的安装孔距要求，可兼容市面上绝大多数标准接口的战术配件。同时结构上预留了与抑制器、补偿器等枪口装置的安全间隙，安装后不会对枪口装置的装卸、正常使用造成阻碍。轨体侧面做了多段镂空减重设计，在保证整体结构强度、满足反复拆装附件的受力需求前提下，尽可能降低整体重量，避免加装后导致枪身重心过度偏移影响射击手感。安装完成后轨体上表面与枪身轴线保持平行，可保证瞄准装置安装后无需大幅度调整即可实现概略瞄准，降低后续校准的工作量。整体结构的边角均做了R0.5以上的圆角处理，既避免打印成型过程中出现应力集中导致的层间开裂问题，也能防止日常使用中尖锐边角勾挂衣物、装具，提升实际使用的便利性。
