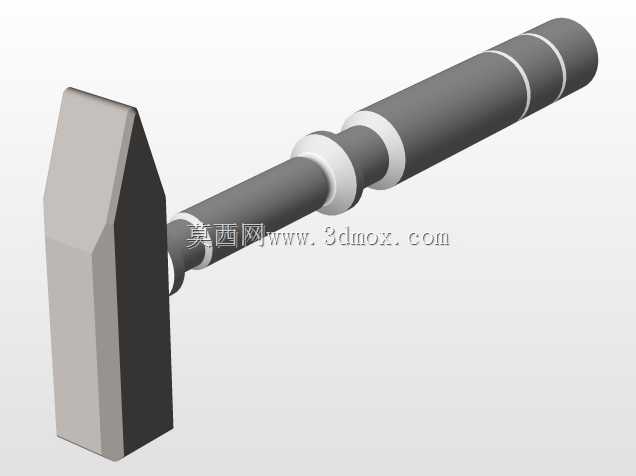

实木柄八角钳工锤三维数模设计

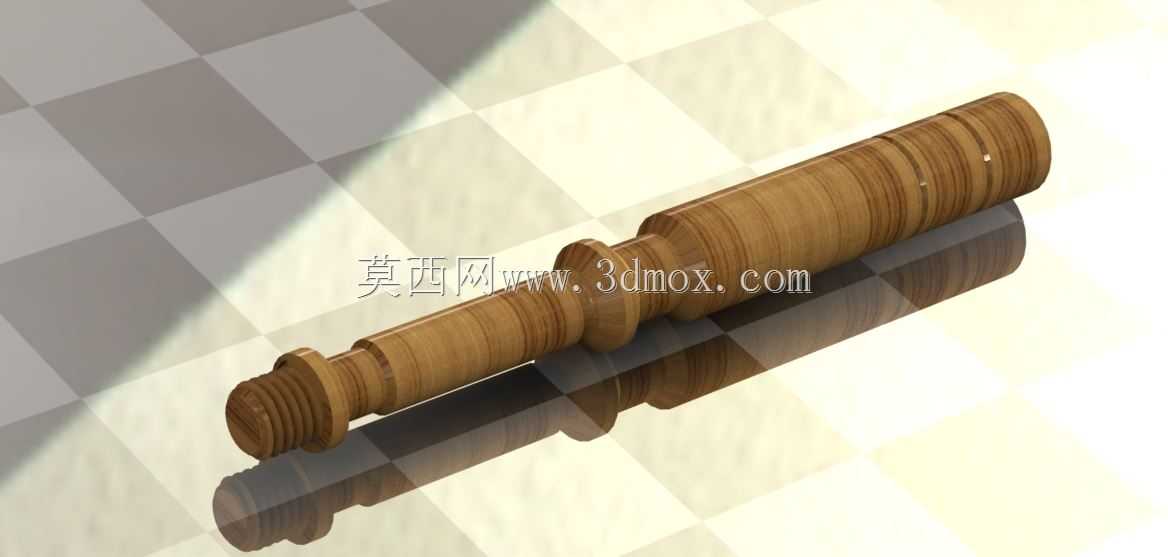

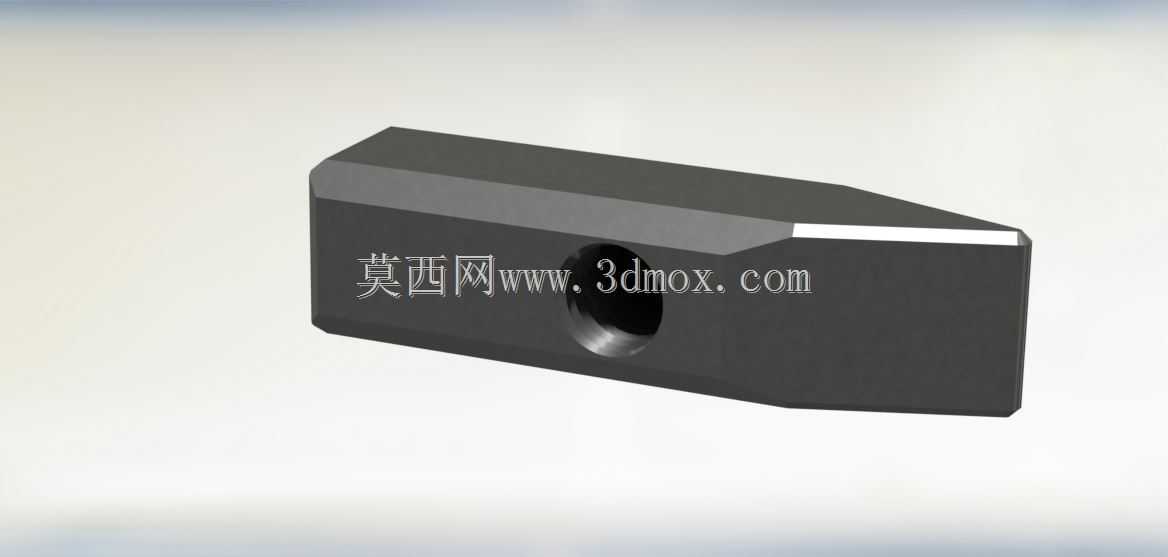

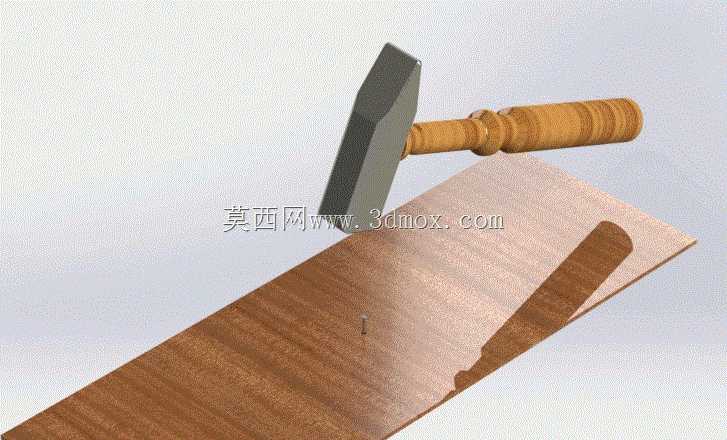

这款手锤的三维建模完全贴合实际金工车间的使用需求，建模过程中优先还原了敲击作业的受力传递逻辑，锤头部分采用高碳钢材质对应的实体结构，打击面做了微弧倒角处理，避免长期敲击后边缘崩裂产生飞屑，这也是车间里老钳工选锤子的核心判断标准之一。锤头与木柄的连接部位做了带锥度的楔紧结构建模，还原了实际装配中打入金属楔涨紧木柄的结构特征，能有效避免挥锤过程中锤头脱落的安全隐患，这部分的装配边界严格按照手用工具的安全规范设定，木柄插入锤头的深度达到锤头总长度的三分之二，保证连接强度。木柄部分的建模还原了硬木材质的握持特性，柄身做了多段圆弧收腰的造型，靠近尾部的位置做了凸起的挡边，防止敲击作业时手从柄尾滑脱，柄身的滚花纹理建模对应实际木柄的防滑槽结构，即便手上沾有切削液或者金属碎屑也能保持稳定握持。从应用场景来看，这款锤子可覆盖钳工划线、錾削、工件矫正、小型零件装配敲击等多类车间作业场景，锤头的另一端设计为平面敲击端，可用于冲子、錾子的配套敲击作业，打击面的硬度区间建模参考了通用手锤的热处理要求，工作面硬度控制在HRC45-55之间，既保证敲击时的刚性，又避免过硬导致的崩边问题。外形尺寸上，锤头总长度适配0.5kg级手锤的常用规格，木柄总长度符合成年人单手握持挥锤的人机工程尺寸，握持区域的直径控制在30-35mm区间，适配大多数操作人员的手型大小，安装边界上木柄与锤头的锥度配合面设置了1:50的锥度，和实际五金工具的装配标准完全一致，可直接用于手锤类产品的结构验证、装配工艺模拟，也可作为金工实训教学的演示模型，帮助初学者理解手锤的结构组成与受力设计逻辑。建模过程中对各部件的圆角过渡做了精细化处理，锤头的所有非工作棱边都做了R1-R2的圆角，避免应力集中导致的锤头断裂，木柄与锤头接触的端面做了贴合处理，没有多余的装配间隙，还原了实际产品的装配精度要求。
