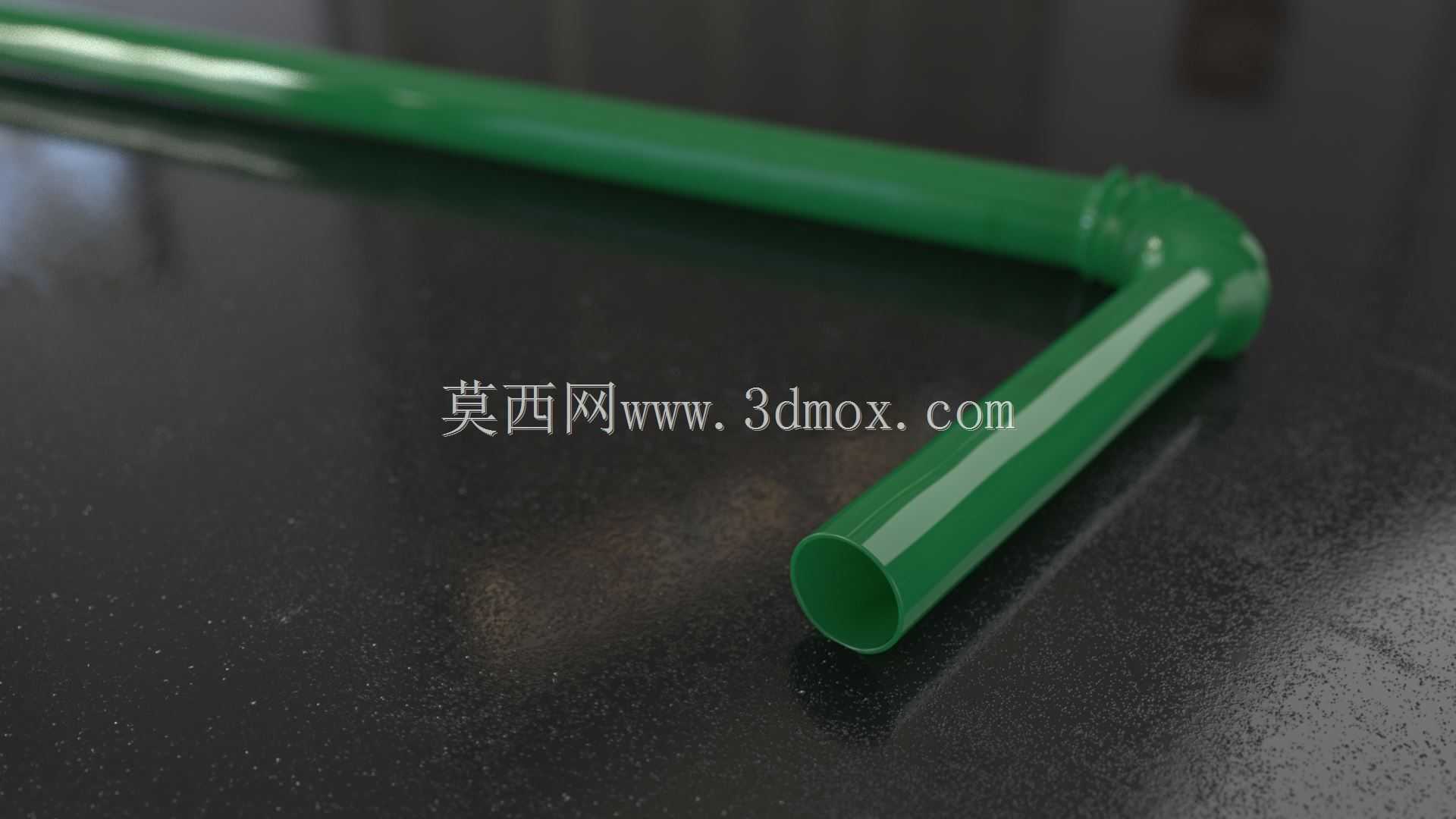

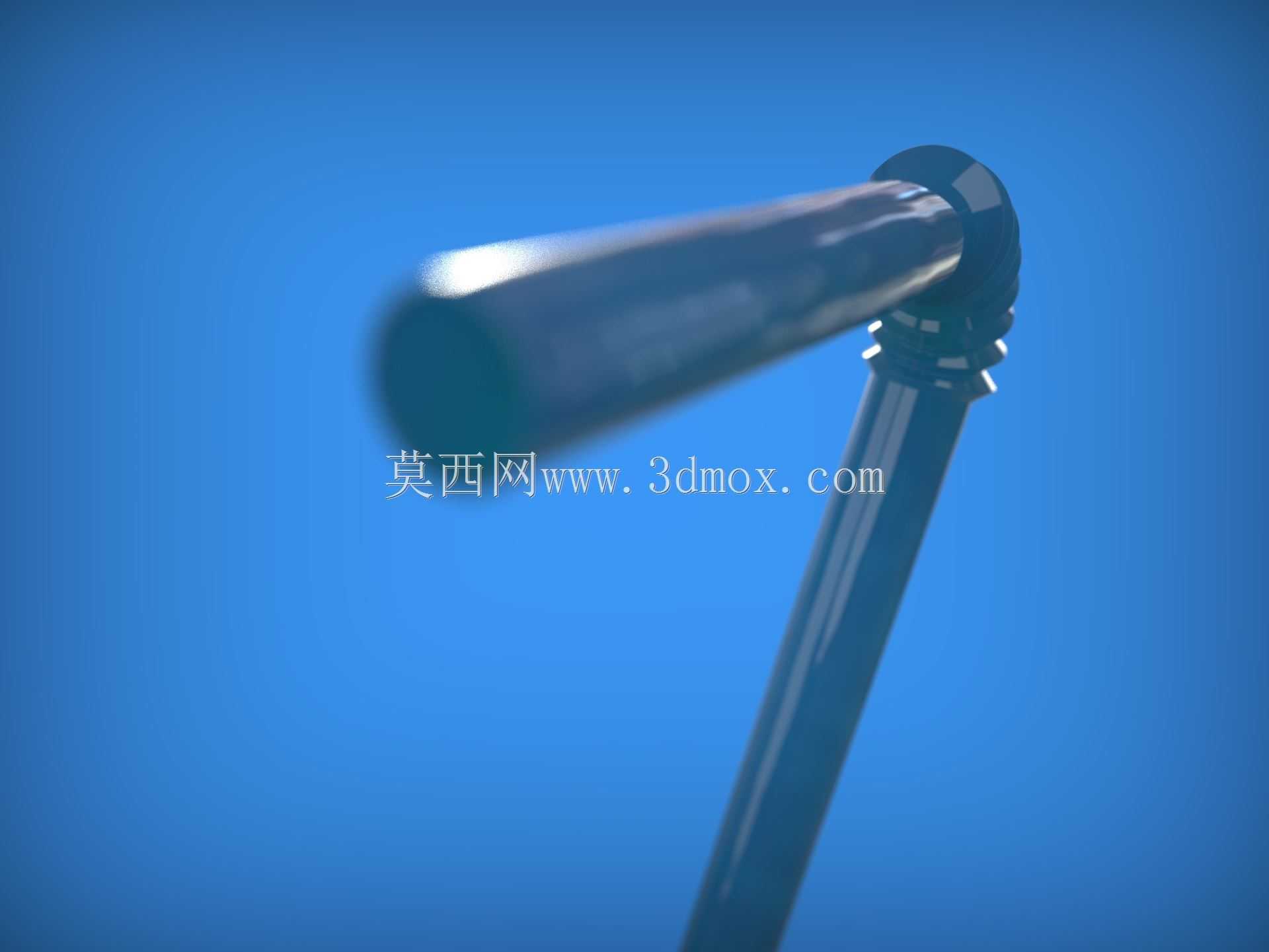

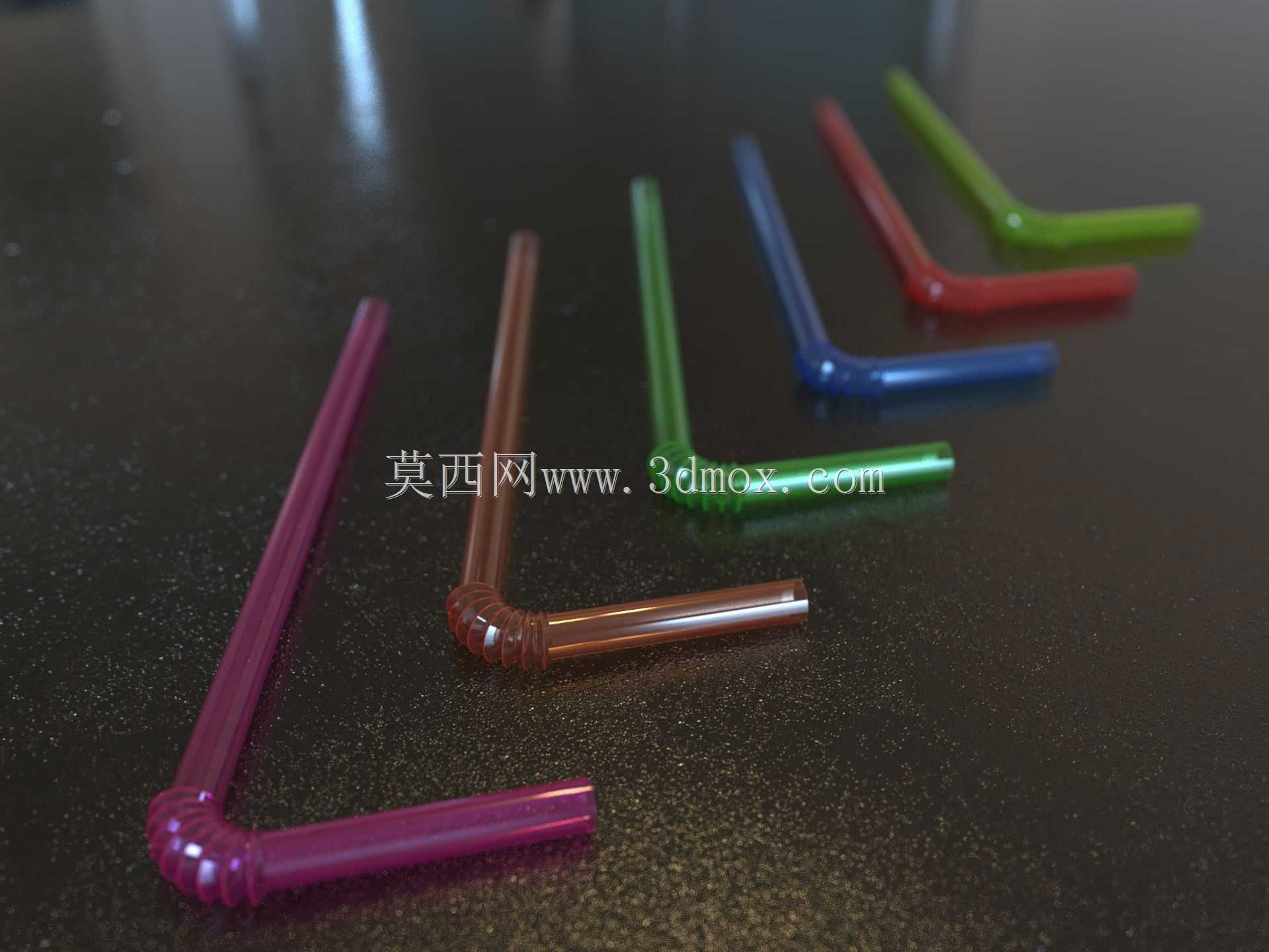

多色带弯折波纹段饮用吸管结构设计

日常餐饮场景中，带弯折结构的饮用吸管是高频使用的流体输送小件，这类零件的设计核心围绕使用便利性与流体输送效率展开。从结构设计角度看，弯折段的波纹结构是整个零件的功能核心，该段采用环形薄壁波纹排布，既可以实现0-90度范围内的角度调整，又能在调整角度后保持形态稳定，不会出现回弹复位的问题，适配不同高度的容器、不同饮用姿势的使用需求，不管是卧床护理场景、儿童自主饮用场景，还是外卖配送的带盖饮品场景，都能通过调整弯折角度，让吸管入口端处于合适的位置，避免饮品洒漏、使用者仰头过度的问题。直段部分的管径设计需要平衡流体流速与吸食阻力，常规冷饮场景下的管径控制在5-8mm区间，既可以顺畅输送带细小果粒的果汁类饮品，又不会因为管径过大导致吸食时流量失控；针对热饮场景的同结构吸管，会适当调整管壁厚度，避免高温下管材软化变形，同时波纹段的波纹间距会适当缩小，提升弯折后的结构支撑强度。设计过程中需要重点关注弯折段的壁厚控制，波纹凸起位置的壁厚要比直段薄15%-20%，保证弯折时的柔顺性，而波纹根部的壁厚要与直段保持一致，避免多次弯折后出现应力开裂、漏液的问题。整个吸管的外形边界需要适配常规饮品容器的口径，直段长度根据容器深度分为不同规格，常规杯装饮品适配的长度在15-22cm区间，弯折段距离入口端的距离控制在3-5cm，刚好贴合唇部接触位置，不会因为弯折位置过近导致唇部卡滞，也不会因为弯折位置过远导致角度调整范围不足。入口端做圆弧收边处理，避免锐边划伤唇部，插入端做45度斜切处理，方便刺穿饮品封装的封口膜，斜切角度控制在30度左右，既保证穿刺的锋利度，又不会因为斜切角度过大导致管口过于尖锐，存在安全隐患。从材料适配角度，这类结构的吸管可以适配食品级PP、PETG等多种塑料材质，建模时需要预留注塑成型的脱模斜度，直段部分的脱模斜度控制在0.5度以内，避免影响管材的外观一致性，波纹段的分型面设置在波纹的中心对称位置，避免成型后出现飞边影响弯折手感。针对不同使用场景的衍生设计，还可以在直段增加防滑凸点，避免吸管从容器口滑落，或者在入口端增加过滤格栅，阻挡大颗粒果粒或者冰块被吸入口中。这类小件的结构设计看似简单，实则每一处尺寸都经过实际使用场景的反复验证，比如波纹的数量、每段波纹的伸缩量，都需要匹配日常使用中最常用的弯折角度，既不能因为波纹过少导致弯折角度不足，也不能因为波纹过多导致管材整体刚性不足，插入容器时出现弯折变形的问题。
