直列三缸内燃动力机构结构展示

　　这套直列三缸动力机构的结构设计，首先要匹配小排量代步乘用车辆、小型非道路作业机具的动力输出需求，在A0级乘用车、微型货运三轮、小型园林作业机具的动力舱布局中，这类三缸结构相比同排量四缸机型有着更短的整机轴向尺寸，能给乘员舱、作业机具的功能组件预留更多布置空间，同时更少的运动摩擦副也能降低整机运转的内耗，在中小负荷工况下保持更优的能量转换效率。从结构布局来看，三个气缸沿曲轴轴向呈一字等距排列，相邻气缸的曲柄销呈120度夹角布置，这种相位设计能让曲轴每旋转120度就有一个气缸完成做功行程，相比单缸、双缸结构能大幅降低输出扭矩的波动幅度，不需要搭配过大质量的飞轮就能保证运转平顺性，同时曲轴的支撑跨度更短，曲轴本体的抗弯扭刚性更容易保证，

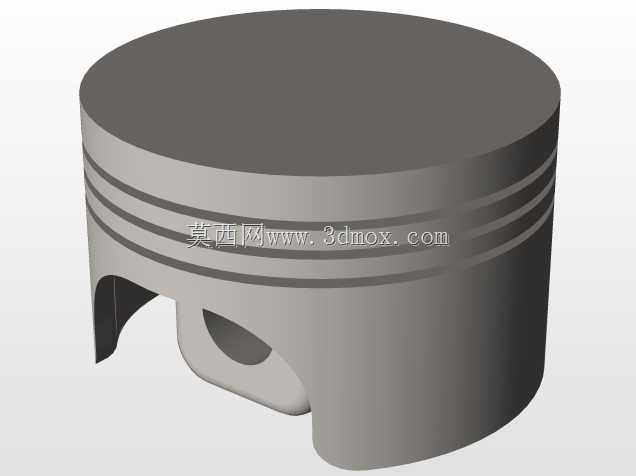

　　高转速下的曲轴形变控制难度更低。设计过程中首先要确定的是缸心距参数，这个尺寸直接决定了整机的轴向总长度，需要结合单缸排量对应的缸径尺寸，预留出足够的缸壁水套厚度、缸间冷却流道空间，既要保证缸体的结构强度，避免做功时的缸套形变影响活塞环密封性能，也要保证冷却液能在缸间顺畅流动，带走连续做功产生的热量，避免局部热应力集中导致的缸体开裂风险。活塞组件的设计需要匹配燃烧室的压缩比要求，活塞顶部的凹坑形状要和缸盖燃烧室、气门开启轨迹完全适配，避免活塞运行到上止点时和气门发生运动干涉，活塞销的偏移量设置要兼顾换向时的敲缸噪音控制和活塞裙部的磨损均匀性，活塞环的槽位尺寸要和选配的气环、油环完全匹配，保证燃烧室的高压燃气不会窜入曲轴箱，

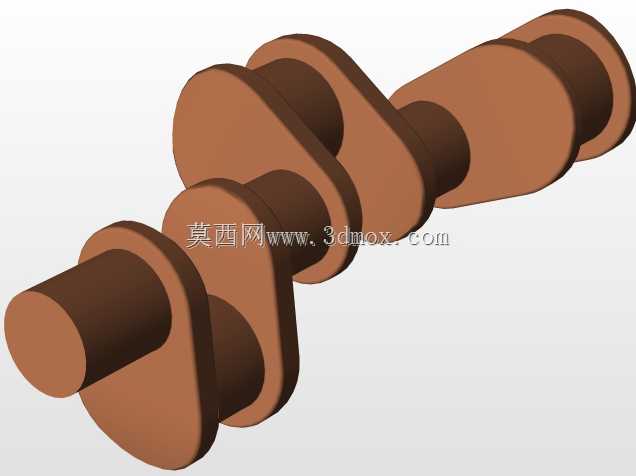

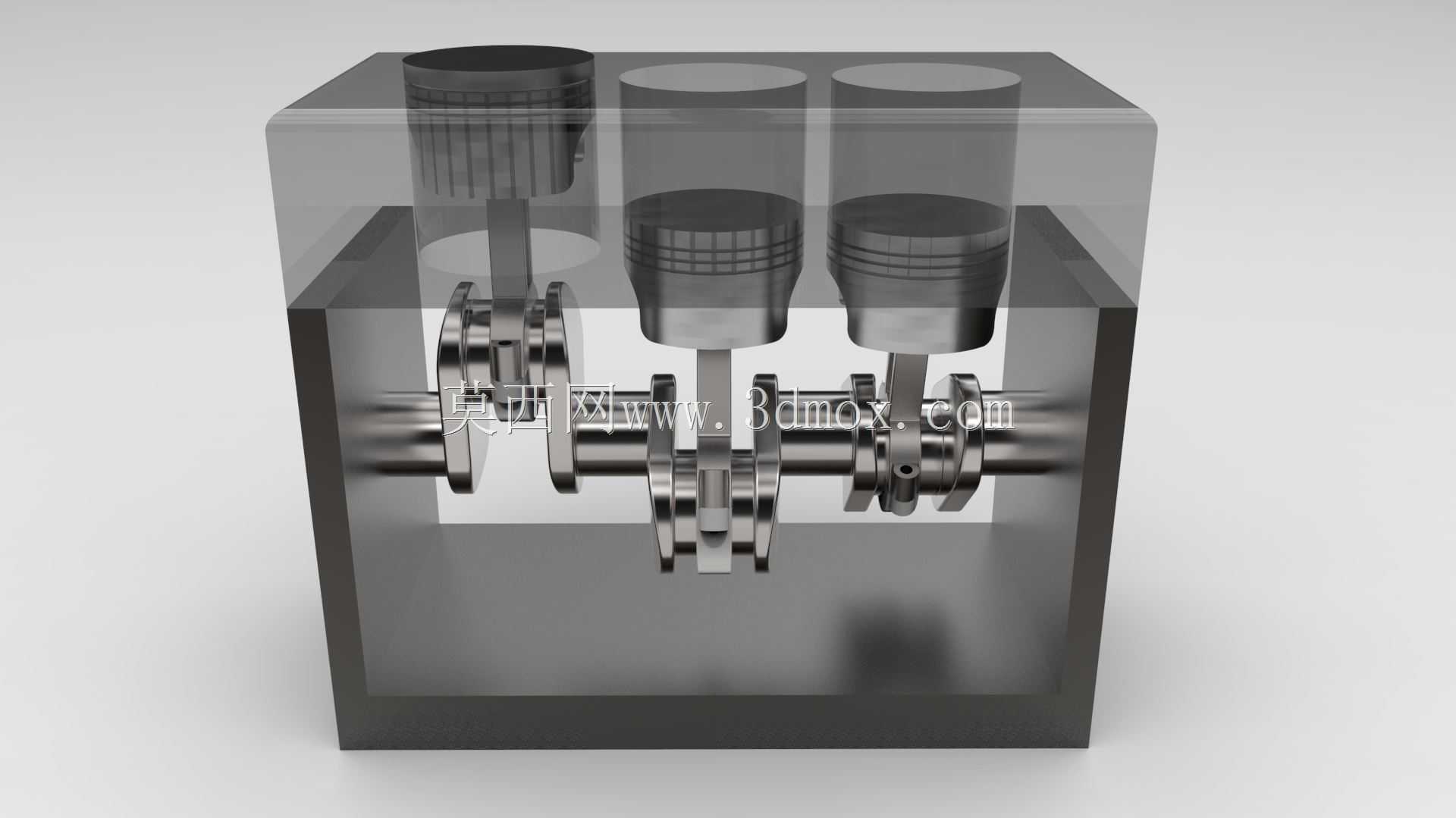

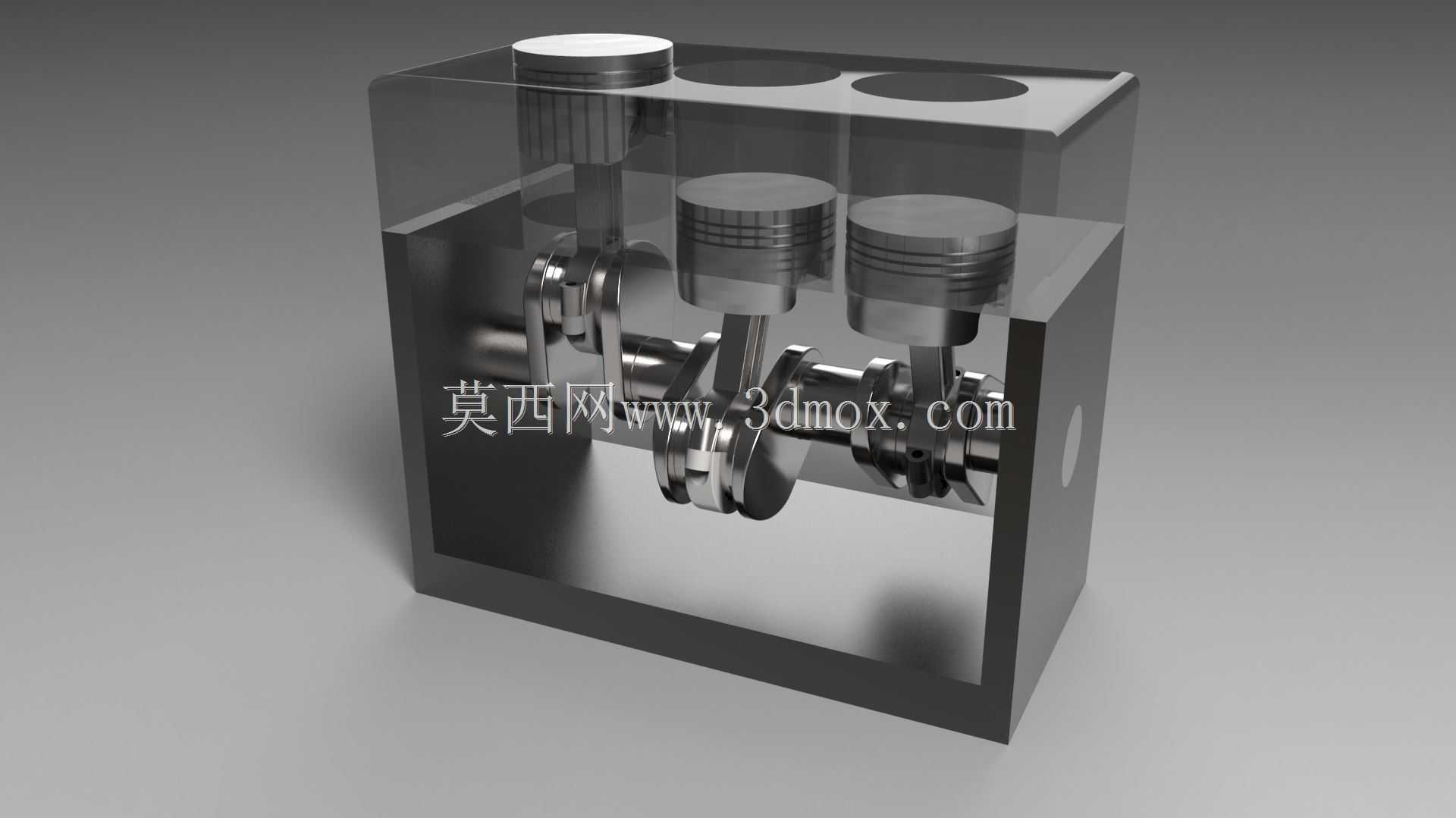

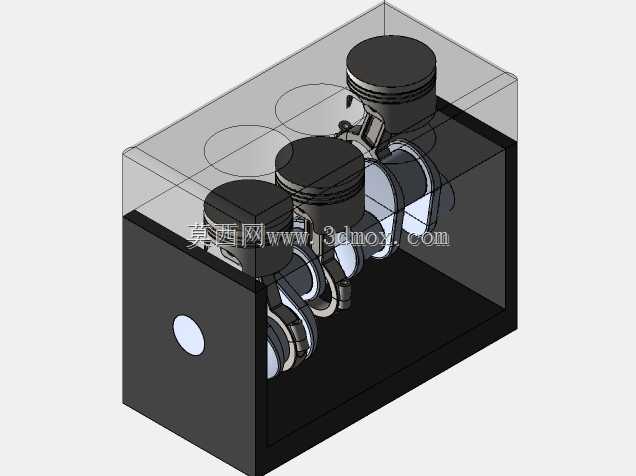

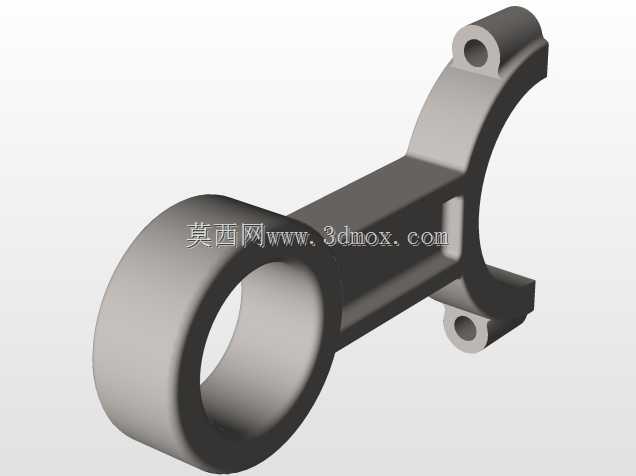

　　同时缸壁上的润滑油能被油环均匀刮除，避免机油窜入燃烧室参与燃烧。曲柄连杆机构的运动校核是整个设计的核心环节，需要反复验证曲轴从0度到720度完整工作循环内，连杆的摆动角度是否在合理区间，避免连杆摆角过大导致的活塞侧压力激增，加剧缸壁的偏磨问题，同时要确认曲轴平衡块的旋转轨迹不会和缸体下部的加强筋、机油泵驱动组件发生干涉，平衡块的质量配置要结合活塞、连杆的往复运动质量做精确的动平衡计算，把一阶、二阶往复惯性力的残余值控制在可接受范围内，降低整机运转时的振动传递。缸体采用了半透明的展示式结构做呈现，能直观看到内部曲轴、连杆、活塞的装配关系，实际量产结构中缸体下部会设置加强筋结构提升整体刚性，主轴承盖的安装定位要保证同轴度，

　　避免曲轴运转时出现卡滞、偏磨问题，曲轴前端的轮系安装位、后端的飞轮连接法兰尺寸都要和前端附件驱动系统、传动系统的安装边界匹配，保证动力能顺畅输出到传动机构，同时前端的水泵、机油泵、发电机等附件能通过曲轴皮带轮获得稳定的驱动动力。进气、排气接口的布置位置要结合动力舱的整体布局确定，保证进气管路的走向顺畅，减少进气阻力提升充气效率，排气歧管的走向要避开周边的热敏元件，同时预留足够的隔热空间，避免高温排气烘烤周边的线束、管路引发老化故障。机油油路的设计要保证曲轴主轴承、连杆轴承、活塞销、凸轮轴等摩擦副都能获得足够压力的润滑油供给，油路的孔径要匹配机油泵的供油流量，避免出现远端摩擦副供油不足导致的干磨问题，同时要设置合理的回油通道，让润滑后的机油能快速回流到油底壳，避免曲轴过度搅油增加动力损耗。
