椭圆轨迹生成演示机构结构设计

　　这套椭圆轨迹生成机构，核心依托阿基米德环的运动原理实现标准椭圆路径输出，在教学演示、非标设备轨迹执行单元中有着明确的应用场景。很多人第一次接触这类机构时，会误以为是靠异形凸轮驱动实现轨迹，实际上它的核心逻辑是通过两个正交方向的移动副约束，配合定长杆的枢轴连接，将两个垂直方向的直线运动合成为连续的椭圆轨迹，没有复杂的曲面加工件，加工门槛低，运动可靠性高。

　　从实际功能来看，这套机构可以直接作为机械原理课程的具象演示载体，替代传统的板书绘图，让学习者直观看到两个垂直直线运动如何合成椭圆轨迹；在工业场景中，这类机构可以适配到需要椭圆走刀的小型加工工位、椭圆轨迹涂胶单元、特定轨迹的物料分拣执行端，相比多轴联动控制的轨迹方案，纯机械结构的轨迹生成不需要复杂的电控编程，只要输入连续的旋转或者直线驱动，就能稳定输出固定椭圆轨迹，在低成本自动化场景中优势明显。

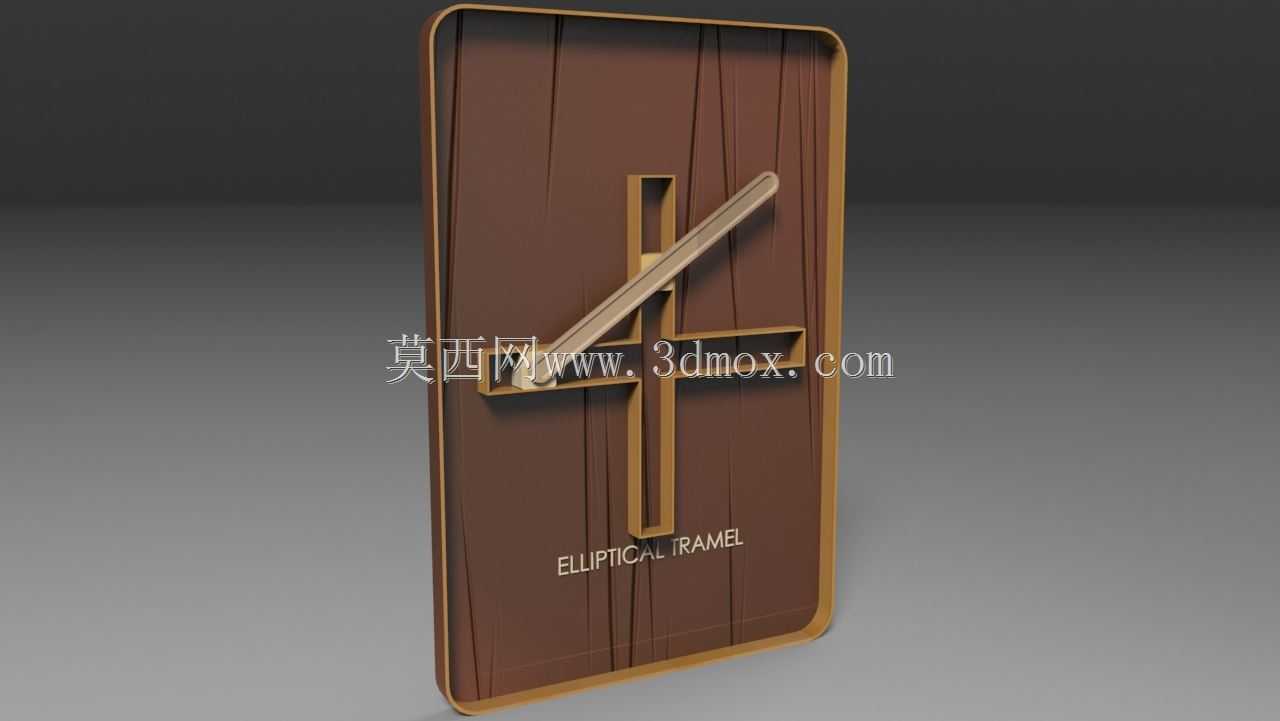

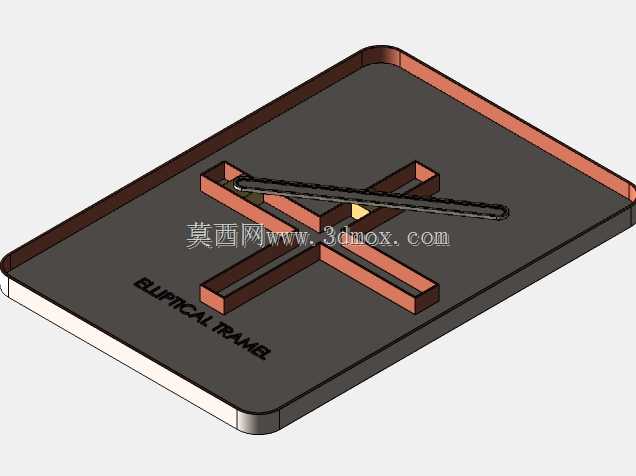

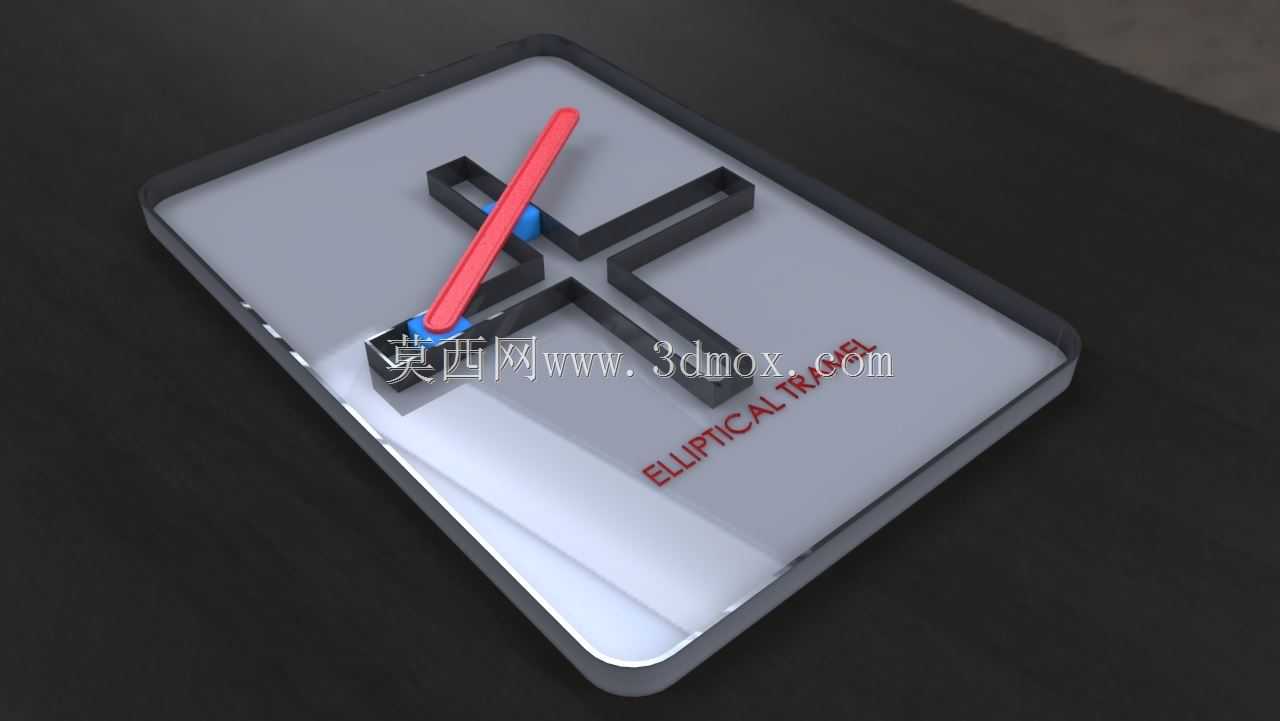

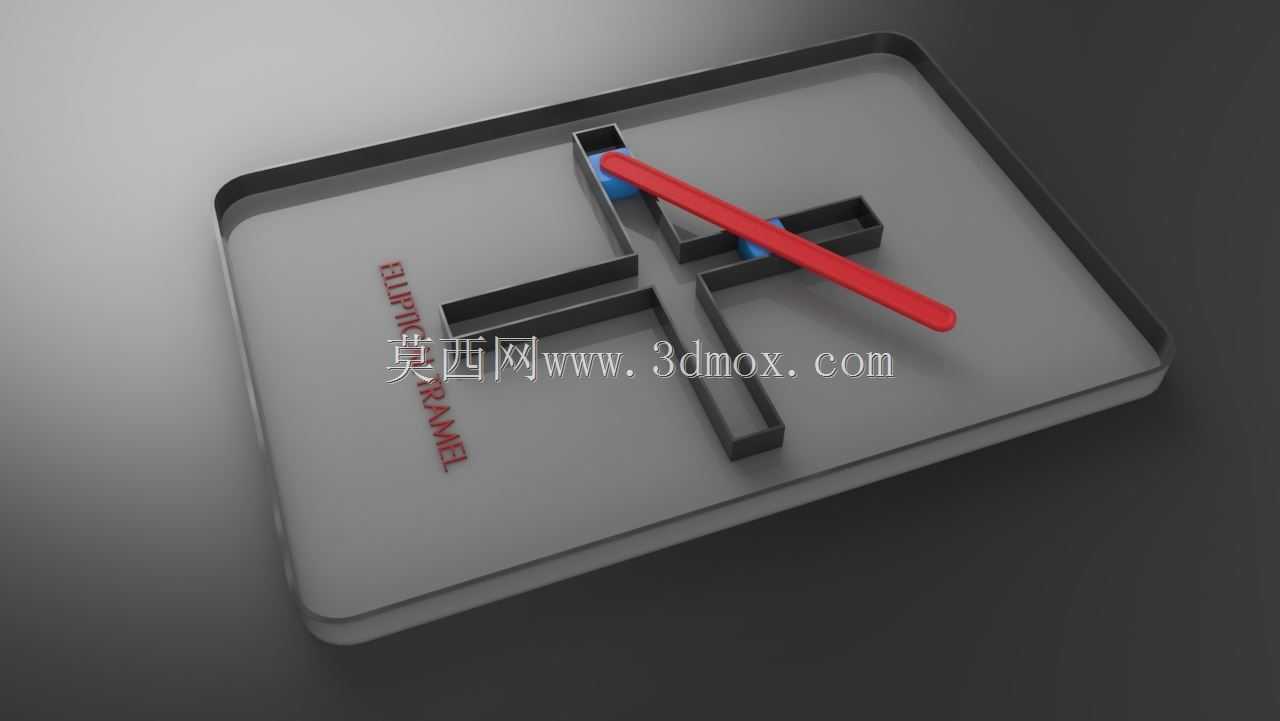

　　设计层面上，整套机构的核心部件分为三个部分：第一部分是正交布置的十字形直线导轨槽，两个导轨槽的中心线严格垂直，槽宽与梭子的滑动段采用H7/g6的间隙配合，保证梭子在槽内滑动无卡滞，同时径向间隙控制在0.02mm以内，避免轨迹输出出现过大偏差；第二部分是两个独立的梭子滑块，每个梭子都带有与导杆连接的枢轴安装孔，两个枢轴的中心距就是导杆上两个连接点的固定距离，这个距离直接决定了最终生成椭圆的长轴长度，设计时可以根据需要的椭圆轨迹尺寸调整该中心距，短轴长度则由导轨槽的有效行程决定，当两个梭子分别在垂直导轨内往复移动时，导杆的端点就会走出连续的椭圆路径；第三部分是驱动与承载基座，基座采用平板式结构，十字导轨槽直接在基板上加工成型，不需要额外拼接导轨件，减少装配累积误差，驱动端可以连接在其中一个梭子上，输入匀速直线往复运动，也可以在导杆的枢轴位置加装曲柄，输入旋转运动转化为梭子的往复移动，两种驱动方式都能实现稳定的轨迹输出。

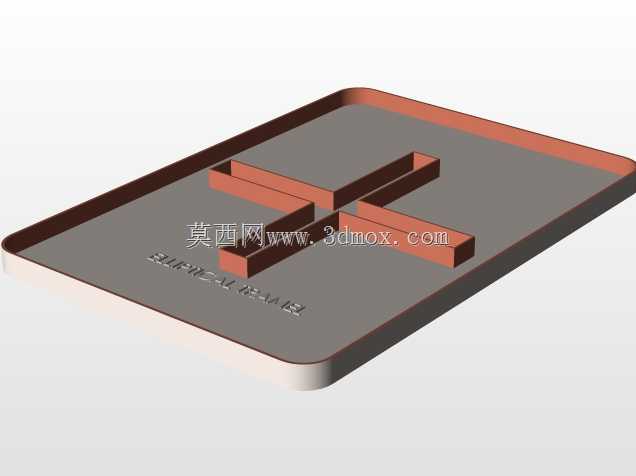

　　从安装边界来看，整套机构的平面占用尺寸由导轨长度决定，常规教学演示版本的基板轮廓控制在200mm×180mm以内，厚度15mm，十字导轨槽的深度为8mm，梭子的突出高度不超过12mm，导杆的旋转运动范围完全在基板轮廓的投影范围内，不会超出安装边界，不需要额外预留过大的安全避让空间；如果是工业场景适配的版本，可以根据实际需要的椭圆轨迹尺寸等比例缩放，导轨槽的长度对应椭圆长轴的两倍行程，宽度方向的导轨有效行程对应椭圆短轴的两倍行程，安装时只需要保证基板的平面度公差在0.05mm以内，固定孔位布置在基板四个角，不会与运动部件产生干涉。

　　实际装配调试时，需要重点关注两个枢轴的同轴度误差，两个梭子上的枢轴轴线必须保持平行，且垂直于基板平面，否则导杆运动时会出现卡滞，甚至导致梭子在导轨槽内别劲磨损；导杆与枢轴的配合采用间隙配合，转动阻尼控制在手动可以轻松转动但无明显旷量的程度，避免运动过程中出现抖动导致轨迹失真。另外，导轨槽的内壁粗糙度需要达到Ra1.6以下，减少梭子滑动时的摩擦阻力，长期运行时可以在槽内添加少量润滑脂，降低磨损量，提升机构的使用寿命。

　　很多人在复刻这类机构时容易出现轨迹偏差的问题，核心原因大多是两个导轨的垂直度没有达标，或者两个枢轴的中心距与设计值存在偏差，只要在加工时保证十字导轨的垂直度公差在0.01mm/100mm以内，枢轴中心距的加工误差控制在±0.03mm以内，最终输出的椭圆轨迹轮廓度误差可以控制在0.1mm以内，完全满足教学演示和一般工业场景的轨迹精度要求。相比其他椭圆轨迹生成方案，比如椭圆齿轮机构、凸轮轨迹机构，这套正交导杆式的椭圆机构零件数量少，加工难度低，不需要加工复杂的型面，普通的铣削设备就能完成所有零件的加工，装配调试难度也更低，对于需要固定椭圆轨迹输出的低成本设备来说，是性价比极高的方案。
