SolidWorks设计转子破碎机三维结构模型

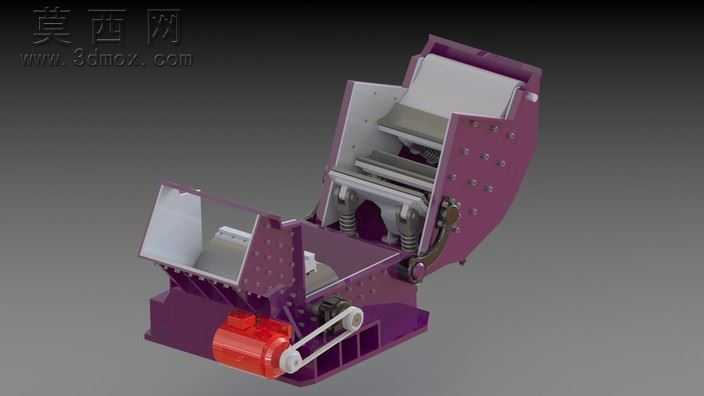

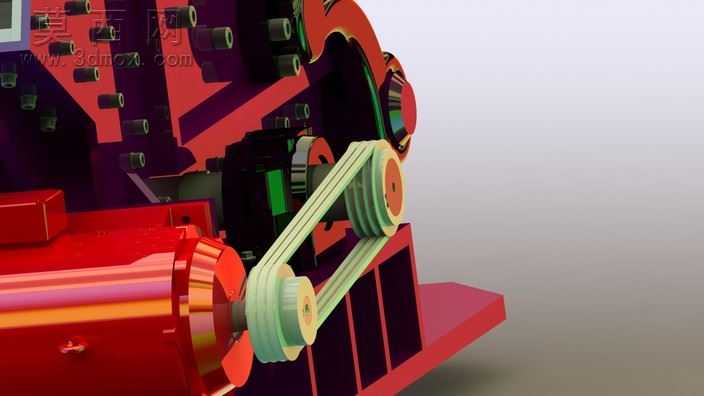

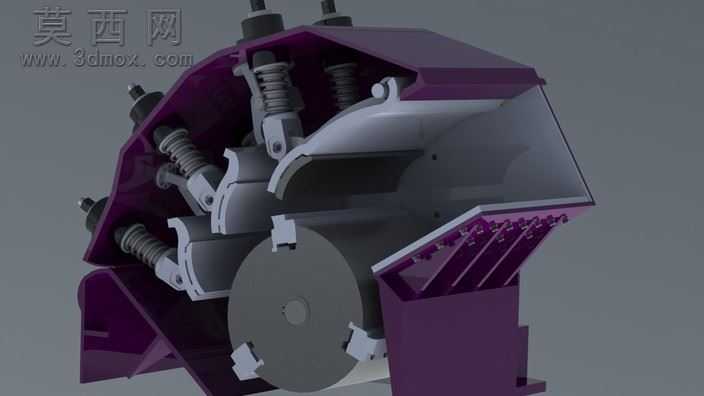

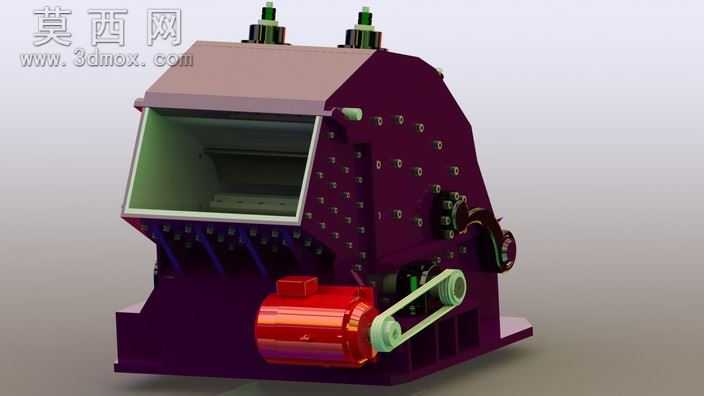

本转子破碎机模型采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对设备的每一处结构都进行了1:1比例的还原，整体模型无破面、无缺失特征，可直接用于结构校核、运动仿真以及后续的工程图导出工作。模型完成后通过软件自带的渲染模块进行了效果处理，针对不同部件赋予了对应材质：机身机架部分采用了耐磨钢材的哑光紫涂装材质，还原了破碎机厚重耐磨的设备特性；驱动端的电机外壳赋予了亮红色工程塑料与金属结合的材质，传动带轮与皮带分别赋予了铸铁哑光材质与橡胶哑光材质，设备内部的衬板、筛板、锤击转子等易磨损部件，都赋予了高硬度耐磨合金钢的金属质感，弹簧部件则赋予了弹簧钢的亮面金属材质，开合结构的铰接销轴赋予了调质钢的金属质感，整体渲染效果层次分明，能够清晰区分不同功能的部件结构。从结构设计来看，本模型完整还原了转子破碎机的核心工作结构：上方为可开合的机身上盖，通过侧边的铰接结构与下机身连接，配合支撑弹簧实现检修时的开合操作，方便内部易损件的更换与维护；机身内部设置有多层反击衬板与破碎腔结构，核心的转子组件搭载多组破碎锤头，工作时通过转子高速旋转带动锤头冲击物料，配合反击板的反复撞击实现物料的细碎作业；机身下部设置有筛板结构，符合破碎粒度要求的物料可通过筛孔排出，不合格的物料会留在破碎腔内继续被破碎直至达标；驱动端采用电机配合带传动的结构，通过皮带轮将动力传递给转子轴，带传动的结构可以在设备遇到过硬物料时起到过载缓冲的作用，保护核心传动部件不受损坏。设计过程中充分考虑了破碎机的实际工况需求，机身壳体采用加厚的钢板焊接结构设计，外部布置有多处加强筋与紧固螺栓位，保证设备在高强度冲击载荷下的结构稳定性；铰接位置的销轴与轴套做了耐磨设计，弹簧支撑结构可以缓冲上盖开合时的冲击力，同时在设备工作时提供足够的压紧力，避免机身上盖出现跳动漏料的问题。整个模型的装配关系完全按照实际设备的装配逻辑搭建，所有运动部件都保留了正确的运动自由度，可直接添加驱动进行破碎作业的运动仿真，验证转子转动、上盖开合等动作的合理性，也可用于相关设备的教学演示、方案展示以及二次优化设计，对于破碎设备的设计研发、教学培训都有较高的参考价值。
