移动式破碎筛分输送一体化设备

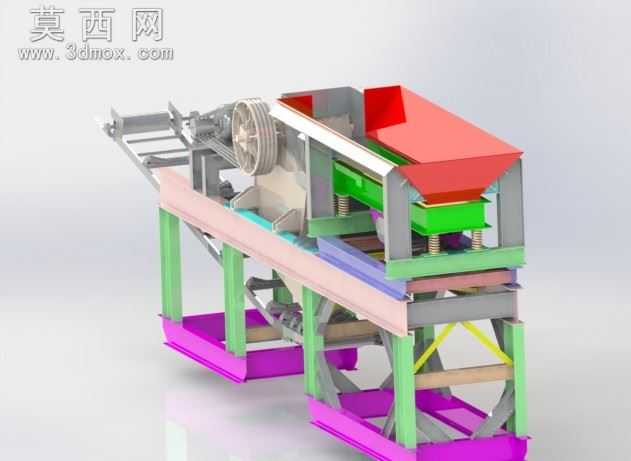

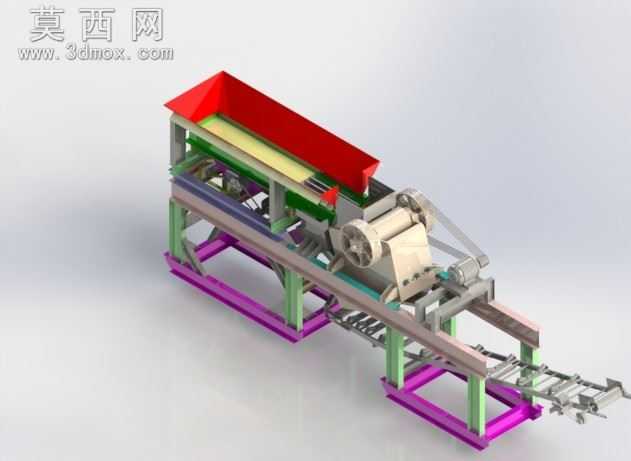

本套移动式破碎设备三维模型采用模块化集成设计思路，在三维建模过程中严格遵循矿山破碎作业的实际工况需求，将给料、破碎、筛分、输送四大核心功能单元整合在同一可移动机架之上，实现破碎作业的灵活转场部署。建模阶段首先完成底部机架的结构搭建，采用型钢焊接框架作为承载主体，搭配支腿结构保障设备作业时的稳定性，机架底部预留移动轮组安装位，适配短距离转场的移动需求。给料单元采用倾斜式料斗设计，料斗设置大角度导料斜面，建模时对料斗的壁厚、加强筋布局做了精细化处理，保障大体积物料进料时的结构强度，料斗下方衔接振动给料机构，可实现物料的均匀匀速送料，避免破碎腔出现堵料问题。核心破碎单元采用颚式破碎结构，建模时完整还原了动颚、定颚、偏心轴、飞轮、传动皮带轮的装配关系，对破碎腔的夹角、行程参数做了符合工程实际的设定，保障物料破碎后的粒度符合生产要求。破碎单元下方衔接筛分输送结构，双层振动筛可对破碎后的物料做粒度分级，合格粒度物料通过侧向输送带输出，大粒度物料通过回流输送带重新送回破碎腔进行二次破碎，形成闭环破碎流程。模型渲染阶段对不同功能部件做了材质区分：机架部分采用金属漆面材质还原型钢焊接结构的质感，料斗采用耐磨钢板材质，传动部件做了金属机加工质感处理，输送带采用橡胶材质，整体渲染效果清晰区分各功能模块，直观展现设备的整体布局与装配关系。整套模型的各部件装配逻辑严谨，不存在干涉问题，完整还原了移动式破碎设备的作业流程与结构特点，可用于设备方案展示、结构教学、改进设计参考等场景，能够直观展现集成式破碎设备的设计优势，帮助相关人员快速理解移动破碎站的工作原理与结构组成。
