手压式园艺清洁喷雾瓶结构设计

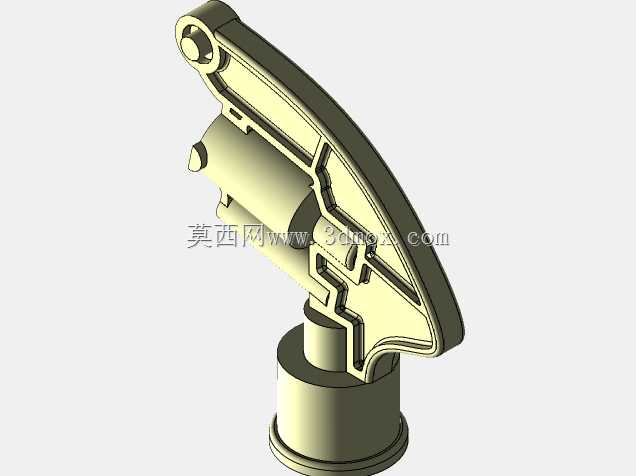

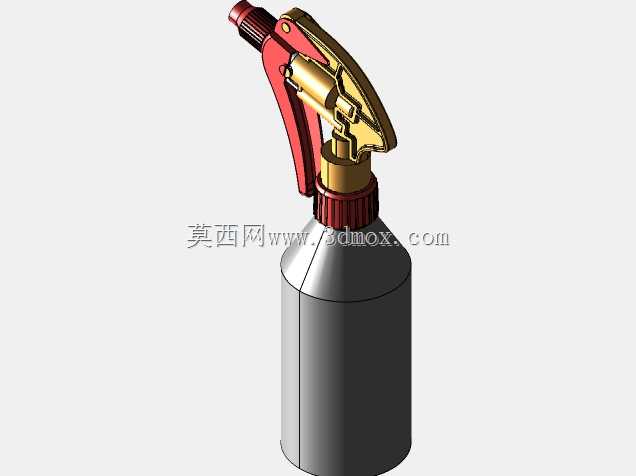

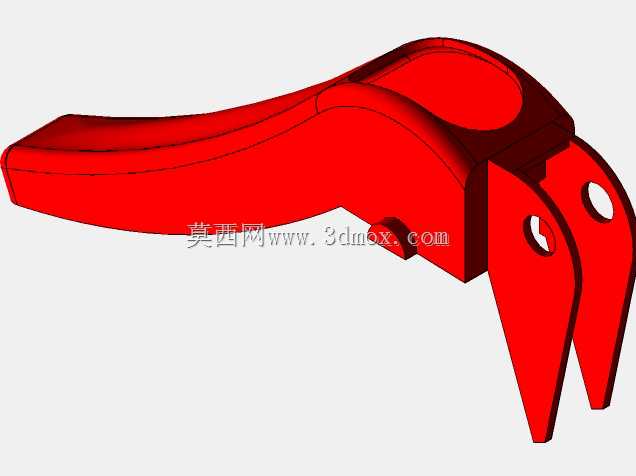

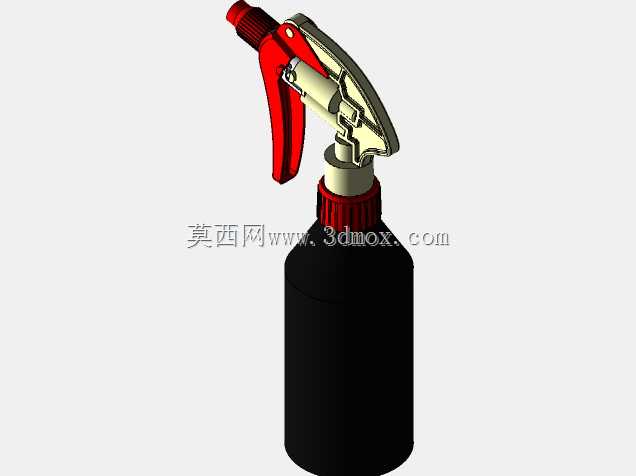

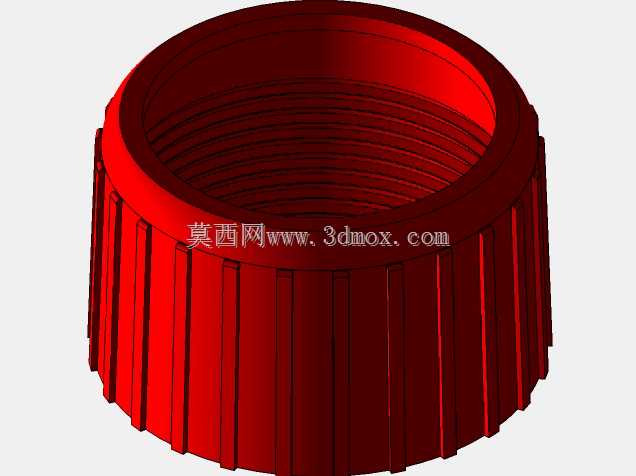

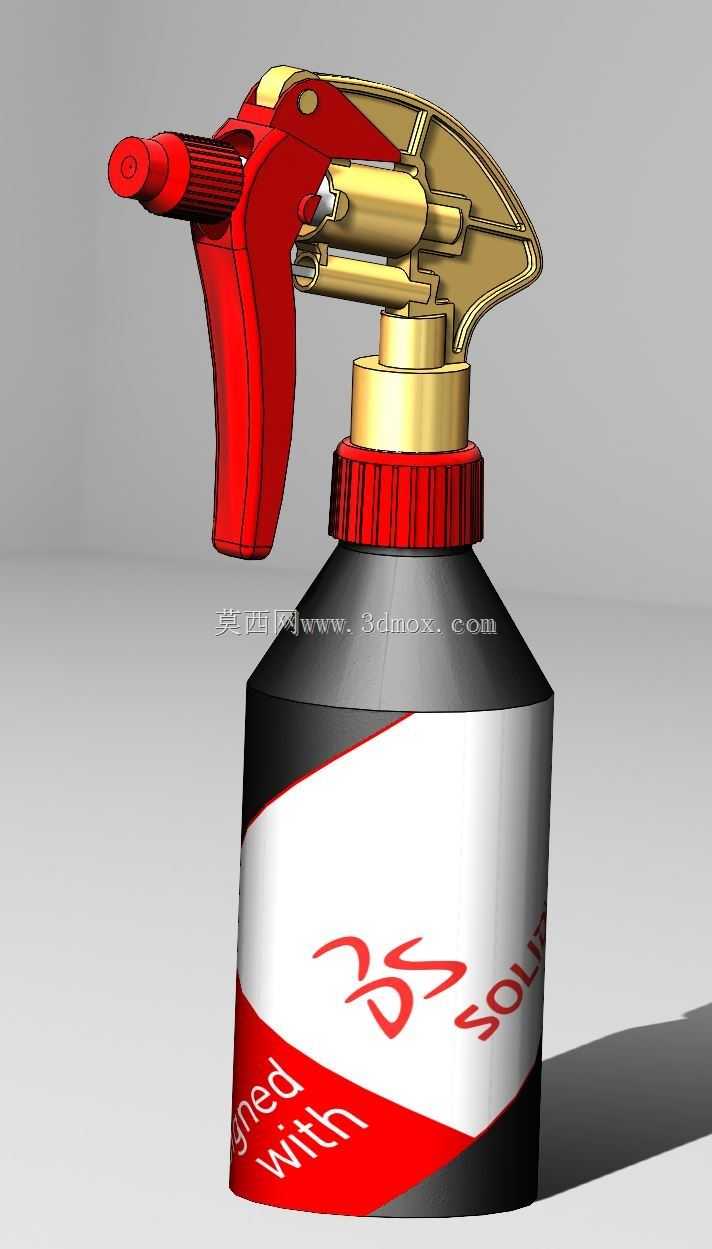

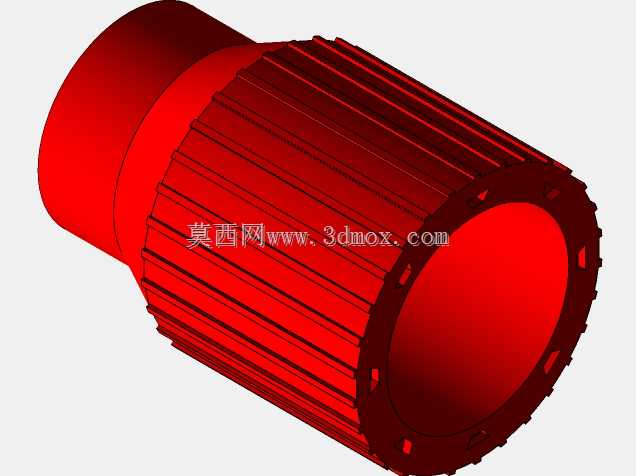

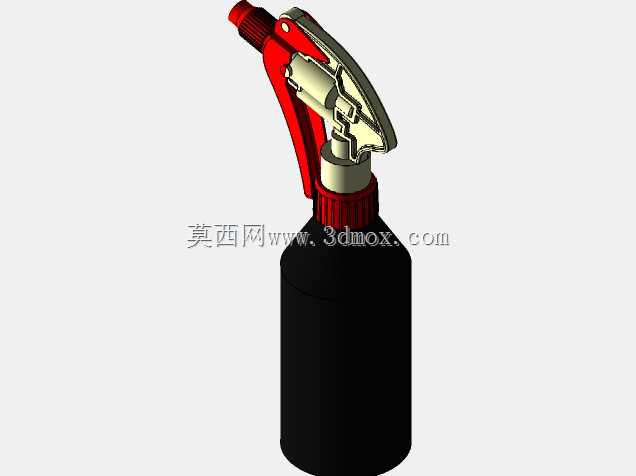

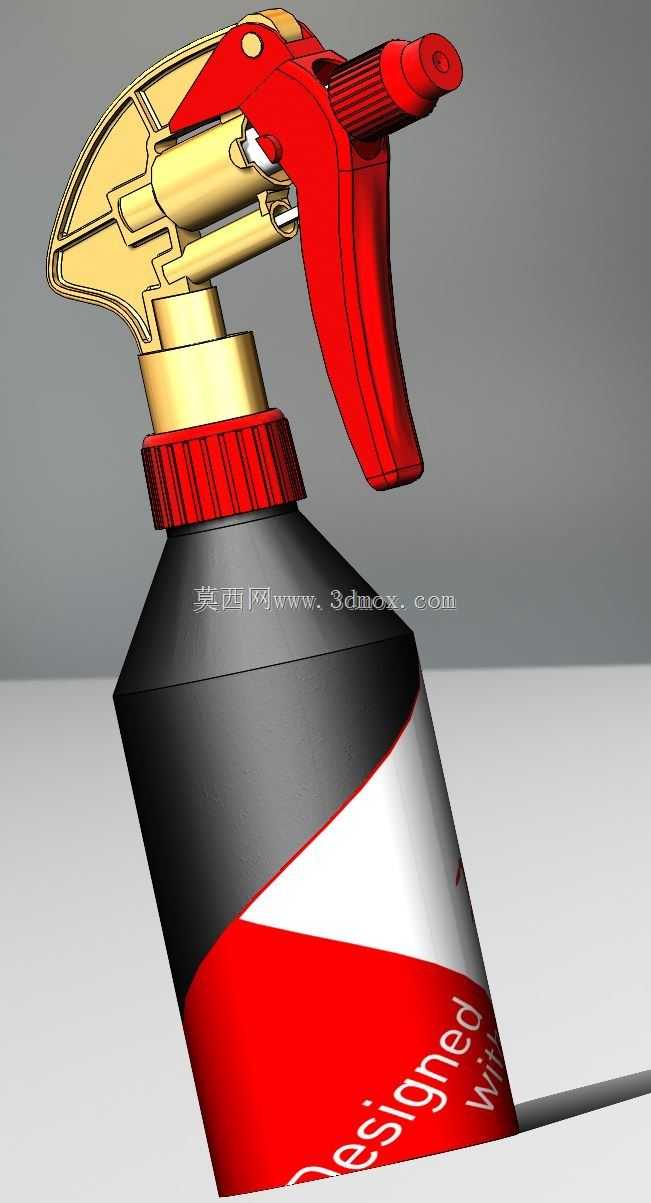

这款手压式喷雾瓶的结构设计，核心围绕日常清洁、园艺浇灌、消杀作业等高频使用场景展开，在结构可靠性与握持舒适度上做了针对性的工程优化。喷头部分采用扳机式杠杆按压结构，通过内部活塞与单向阀的配合实现液体抽吸与雾化喷出，扳机的按压行程设置在12-15mm区间，按压力度控制在15-20N，既保证单次按压的出液量稳定在0.8-1.2ml，也能避免长时间使用造成的手部疲劳，扳机表面做了防滑纹理处理，潮湿环境下操作也不易打滑。喷头内部的流道做了渐缩式设计，液体从吸管进入泵腔后，经过窄缝流道时流速提升，配合喷嘴处的涡流腔结构，可将液体打散为直径50-150μm的雾滴，雾化覆盖范围均匀，不会出现局部水柱喷射的情况，同时喷头支持旋转调节，可在直射水柱与广角雾化两种模式间切换，适配不同的使用需求，比如浇灌盆栽时用直射模式精准给根部补水，消杀作业时用雾化模式扩大覆盖面积。瓶身采用上窄下宽的锥台造型，底部直径比瓶口直径大30%，放置时的重心更低，满液状态下倾斜15度也不会倾倒，瓶身壁厚均匀设置在1.2mm，既保证盛装液体时的结构强度，跌落至硬质地面时不易开裂，也能控制整体重量，空瓶重量控制在120g以内，长时间握持操作不会有明显负重感。瓶口与喷头的连接采用标准螺纹结构，螺距设置为2.5mm，配合瓶口处的密封胶圈，拧紧后可承受0.2MPa的内部压力不会漏液，日常盛装弱酸弱碱性的清洁液、稀释肥料、消杀药剂都不会出现密封失效的情况。吸管长度延伸至瓶底内侧的凹槽处，瓶底做了1mm的内凹设计，剩余少量液体时吸管也能完全浸没，减少液体残留浪费。整体结构的安装边界适配常规的手持操作空间，喷头突出瓶身的长度控制在80mm以内，放入常规清洁工具收纳格、园艺工具包时不会出现卡滞，各部件的拆分结构也便于后期更换易损件，比如泵体密封件磨损后可单独拆卸更换，无需整体丢弃，提升产品的复用性。
