小型四旋翼航拍无人机结构设计方案

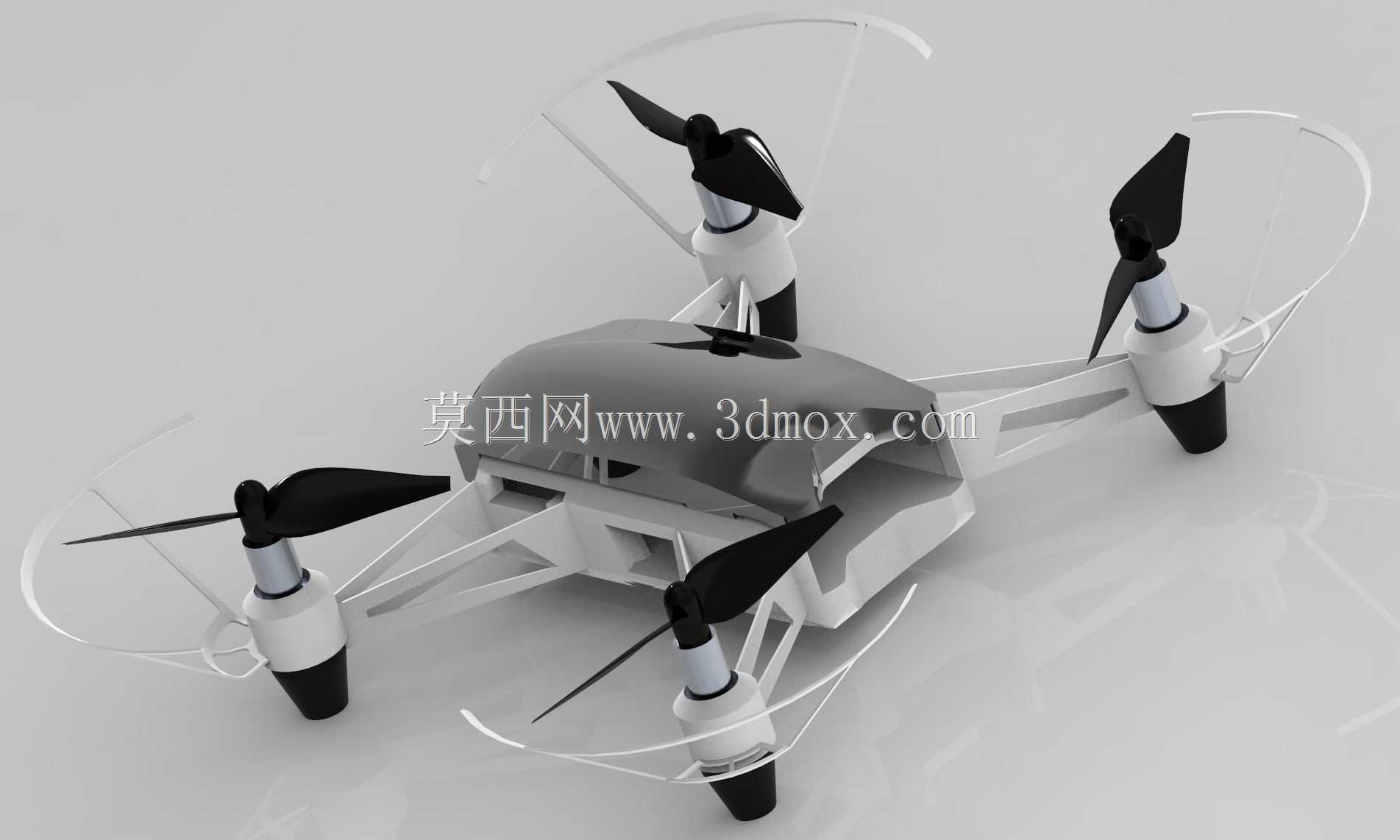

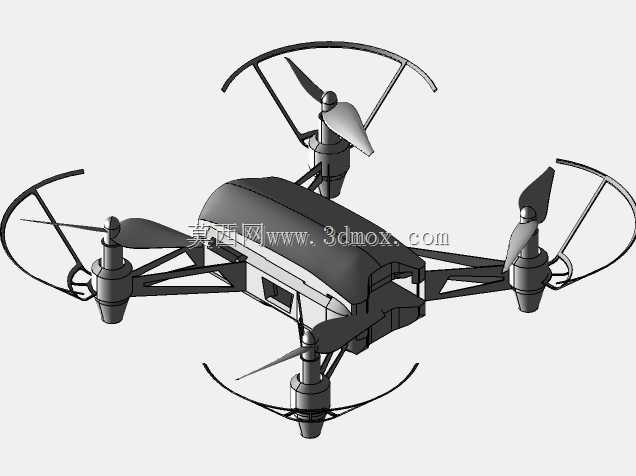

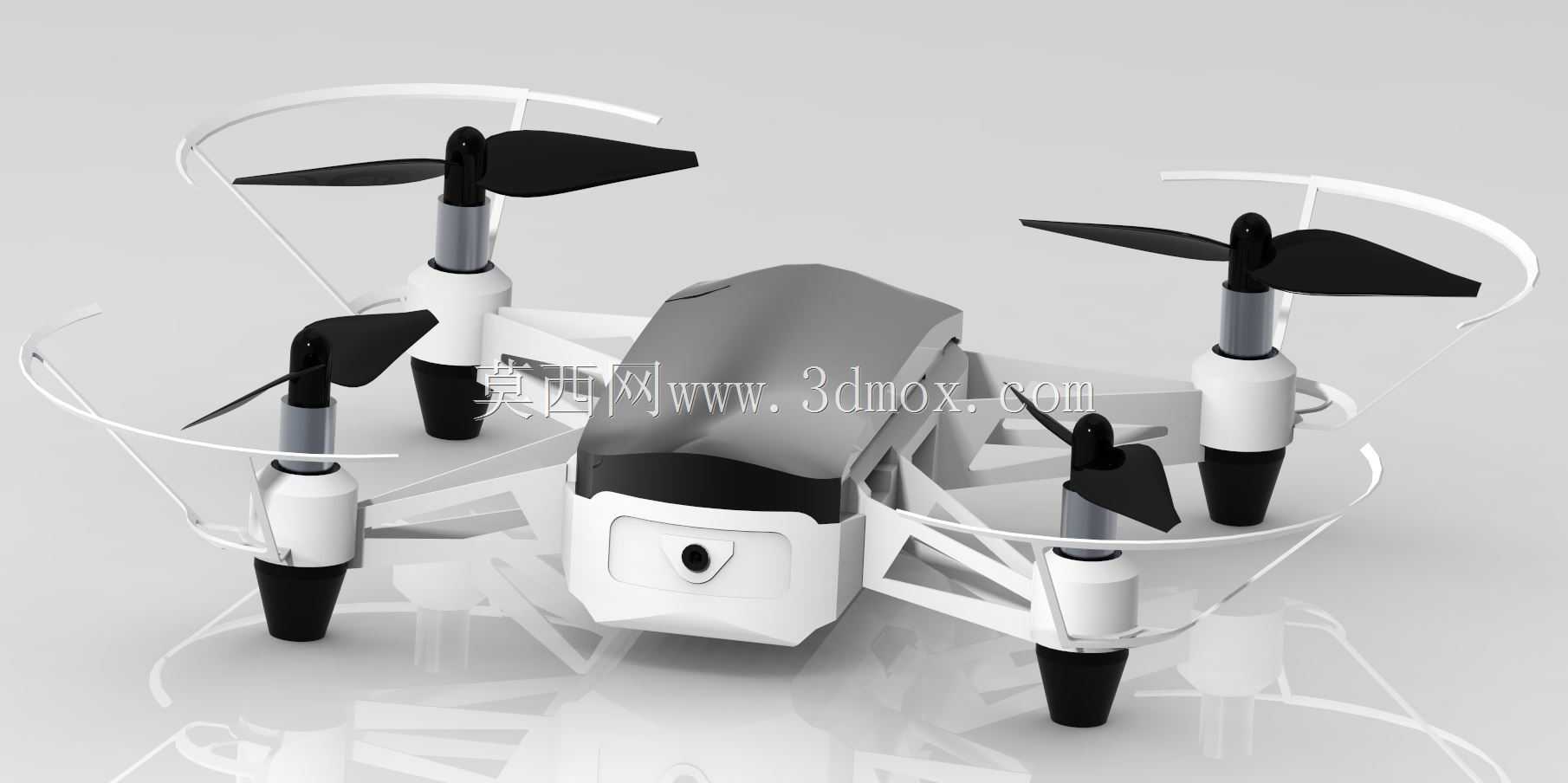

这款小型四旋翼飞行器的结构设计，优先适配消费级近景航拍、室内外轻量作业场景，可满足个人爱好者航拍记录、青少年科创教学演示、小型场地低空巡检等实际使用需求，整机结构紧凑，兼顾抗摔性能与飞行灵活性。从功能实现层面看，机头位置集成前置摄像模块的安装位，预留了镜头调焦与走线空间，可搭配轻量化图传模块实现实时画面传输；四个机臂末端的动力安装座，适配标准规格的空心杯电机与快拆式螺旋桨，桨叶外围设置一体式防护圈，能在碰撞障碍物时避免桨叶直接受冲击，降低炸机损坏概率，也能防止高速旋转的桨叶触碰操作人员提升使用安全性。设计过程中采用参数化建模思路，整机以中心机身腔体为核心基准，四个机臂沿中心呈90度均匀分布，保证飞行时动力输出的力矩平衡；中心机身腔体预留电池仓、飞控板、接收模块的安装空间，各安装位设置定位卡扣与螺丝柱，无需额外粘接即可完成核心电子件的固定，装配公差控制在0.2mm以内，避免装配干涉。机臂与中心机身采用一体化框架结构，减少拼接件数量，既提升整体结构强度，也降低装配复杂度；起落架与机臂防护圈整合设计，省去单独的起落架部件，降落时可通过防护圈底部的四个支撑点平稳接触地面，支撑点做了加厚处理，耐受常规降落的冲击载荷。外形尺寸上，整机对角线轴距控制在120mm级别，含防护圈的最大外轮廓尺寸不超过150mm，属于微型飞行器范畴，可轻松放入随身背包携带；各部件的安装边界做了明确的限位设计，电池仓适配常规2S轻量化锂电池，安装后整机重心落在中心几何点下方5mm位置，提升飞行姿态稳定性，避免飞行过程中出现重心偏移导致的姿态失控问题。螺旋桨采用两叶快拆设计，与电机输出轴采用过盈配合结构，无需额外锁浆件即可完成固定，拆卸时只需轻拔即可取下，方便更换损坏的桨叶；机身外壳采用上下分壳设计，接缝处设置定位止口，合壳后缝隙均匀，既提升外观完整性，也能在小雨环境下阻挡少量水汽进入腔体内部，保护核心电子元件。
