意式咖啡机冲煮手柄拆解结构设计

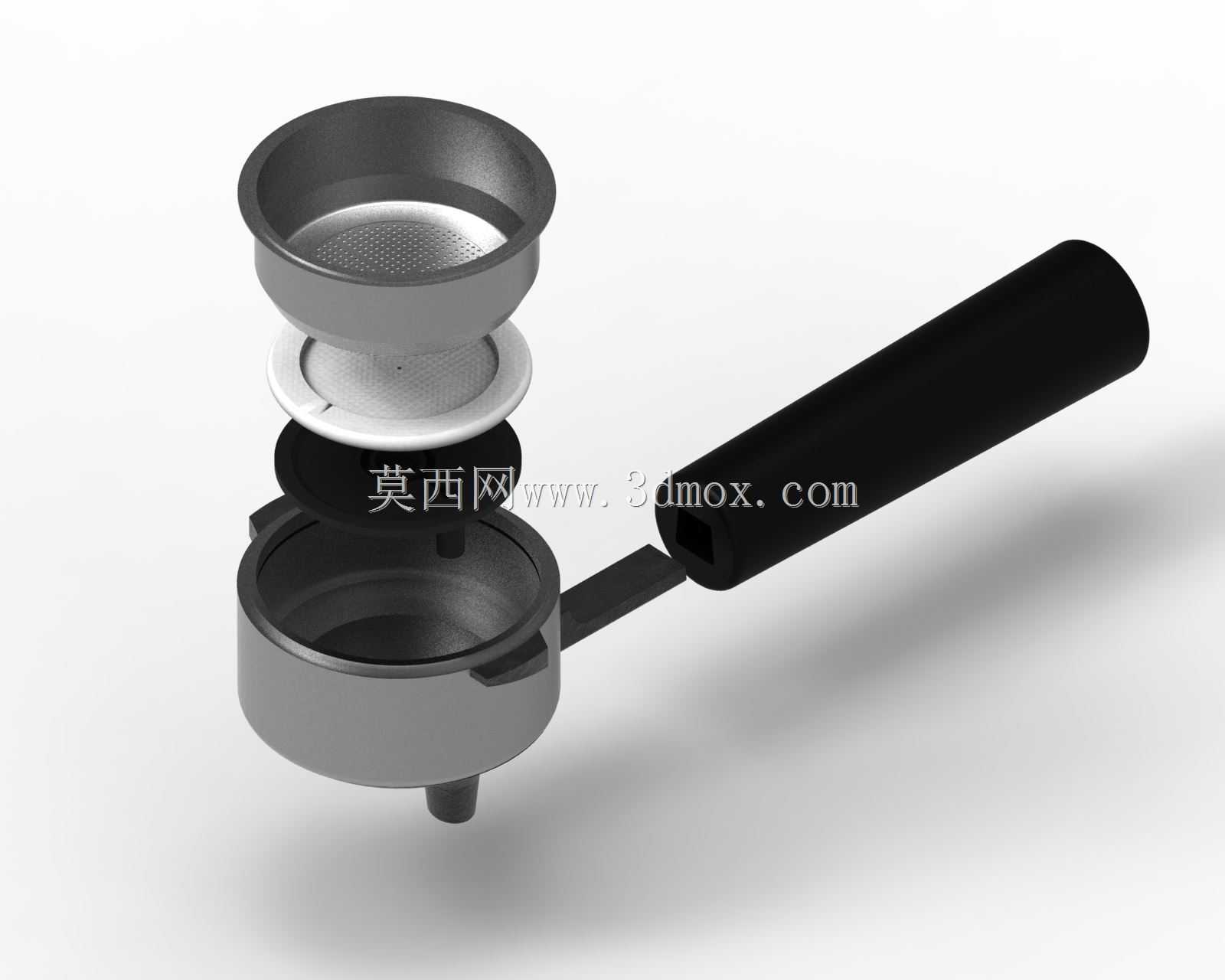

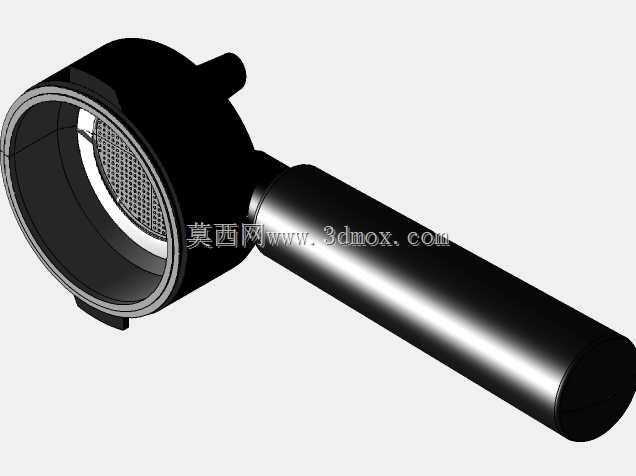

这款冲煮手柄是商用及家用半自动意式咖啡机的核心操作部件，日常使用中承担着承载咖啡粉、对接冲煮头形成密闭萃取腔的核心作用，在咖啡门店现制萃取、家用咖啡制作场景中是高频接触的操作部件，其结构合理性直接影响咖啡萃取的稳定性与操作手感。从结构设计来看，整体采用分体拆解式结构，包含金属粉碗座、双层过滤组件、隔热握持把手三个核心部分，粉碗座边缘设置有与咖啡机冲煮头匹配的定位凸耳，安装时可通过旋转卡入冲煮头的锁紧卡槽，凸耳的角度与厚度经过匹配常规E61类冲煮头的安装边界设计，卡入后可形成均匀的密封压力，避免高压萃取过程中出现漏水、泄压问题。粉碗座内部的腔体尺寸适配标准58mm规格粉碗，双层过滤组件分别为上层细密冲孔粉碗与下层分流滤网，粉碗的冲孔密度与孔径经过匹配意式萃取9bar压力的流速要求设计，可在高压热水穿透咖啡粉层时，均匀分散水流，避免出现通道效应导致萃取不均。握持把手采用长杆式圆柱造型，与粉碗座的连接部位做了内凹嵌合结构，可通过过盈配合或紧固件实现刚性连接，把手的长度设计兼顾操作力矩与操作空间，旋转锁紧时无需施加过大腕力即可达到锁紧扭矩，同时把手外表面做了防滑哑光处理，长期握持操作不易打滑，且材质选用低导热系数材料，可隔绝冲煮过程中金属部件传导的高温，避免操作时出现烫伤风险。设计过程中重点考量了部件的装配公差，粉碗与粉碗座的配合间隙控制在合理范围，既可以轻松放入取出粉碗进行清洁，又不会在高压萃取时出现粉碗移位、边缘漏液的问题；把手与金属座的连接部位做了应力分散结构，长期承受旋转锁紧的力矩时不会出现连接处断裂的问题。整体外形的安装边界完全适配市面主流半自动意式咖啡机的冲煮头安装尺寸，无需额外修改即可直接替换同规格的原厂手柄，拆解式的结构也便于日常使用后拆分各个部件进行深度清洁，避免咖啡油脂残留堆积影响后续萃取风味。
