多芯绞合彩色标识综合线缆结构

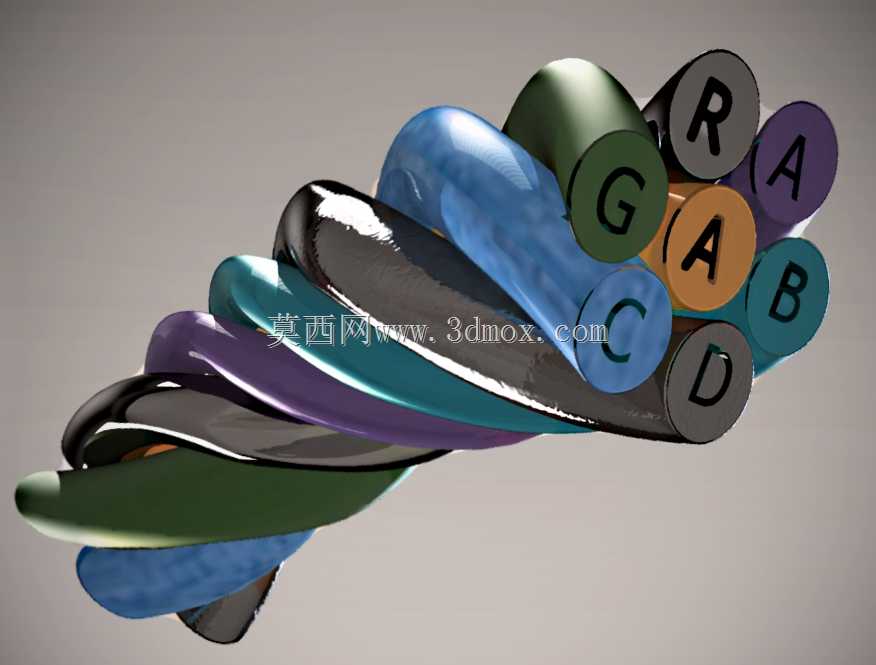

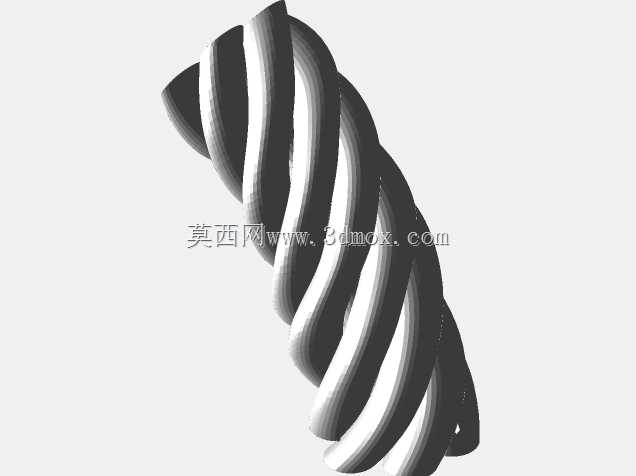

这款绞合线缆结构在工业布线、设备内部走线、移动供电回路中应用十分广泛，区别于单芯线缆，多芯绞合的结构形式能够更好抵消线缆反复弯折时产生的内应力，在拖链走线、移动设备供电、机器人关节布线这类需要频繁往复运动的场景下，能大幅降低线芯断裂的概率，延长线路使用寿命。设计时首先考虑的是不同线芯的区分效率，每根独立线芯采用差异化的色彩包覆，同时在端面增加字母标识，现场施工、后期检修排查线路时，不需要反复核对线号管，直接通过颜色加端面标识就能快速完成线序匹配，能有效降低错接概率，尤其适合多回路密集布线的电控柜内部、设备分线盒等接线空间局促的场景。结构上七根独立线芯采用正规绞合的排布方式，中心位置的线芯作为承力基准，外层六根线芯沿固定绞向螺旋缠绕，每根线芯内部都集成了钢丝承力件，能够承担线缆拖拽、悬挂布设时的轴向拉力，避免铜质导芯直接承受拉力出现断芯问题，外层的包覆层采用不同色彩的耐磨材质，绞合过程中严格控制线芯之间的间隙，既保证整根线缆具备足够的弯曲柔韧性，又不会因为线芯间隙过大导致弯折时出现线芯错位、鼓包的问题。从安装边界来看，这种七芯绞合结构的最小弯曲半径可以控制在线缆外径的6倍左右，相比同规格平行排布的多芯线缆，能够适应更小的走线转弯空间，在设备内部穿管、沿设备结构件弯折布设时，不需要预留过大的走线空间，能够帮助结构设计人员压缩设备内部的布线腔体尺寸。绞合节距的设计也经过反复校核，节距过大会导致线缆弯折时线芯之间相对位移量过大，长期使用容易出现包覆层磨损，节距过小则会增加线缆整体硬度，弯曲时需要的弯折力变大，反而会加剧拖链等运动部件的负载，最终选定的节距参数能够平衡柔韧性与结构稳定性，在常规工业环境的-20℃到60℃温度区间内，包覆层不会出现低温脆裂、高温软化粘连的问题，线芯之间的绝缘性能也能保持稳定。另外线芯端面的标识采用模压成型的方式，和包覆层一体成型，不会因为长期摩擦、沾染油污出现标识脱落模糊的问题，在油污、粉尘较多的车间环境下布设，后期运维时依然能够快速识别每根线芯的功能定义，不需要逐根通断测试，能大幅缩减设备检修的停机时间。
