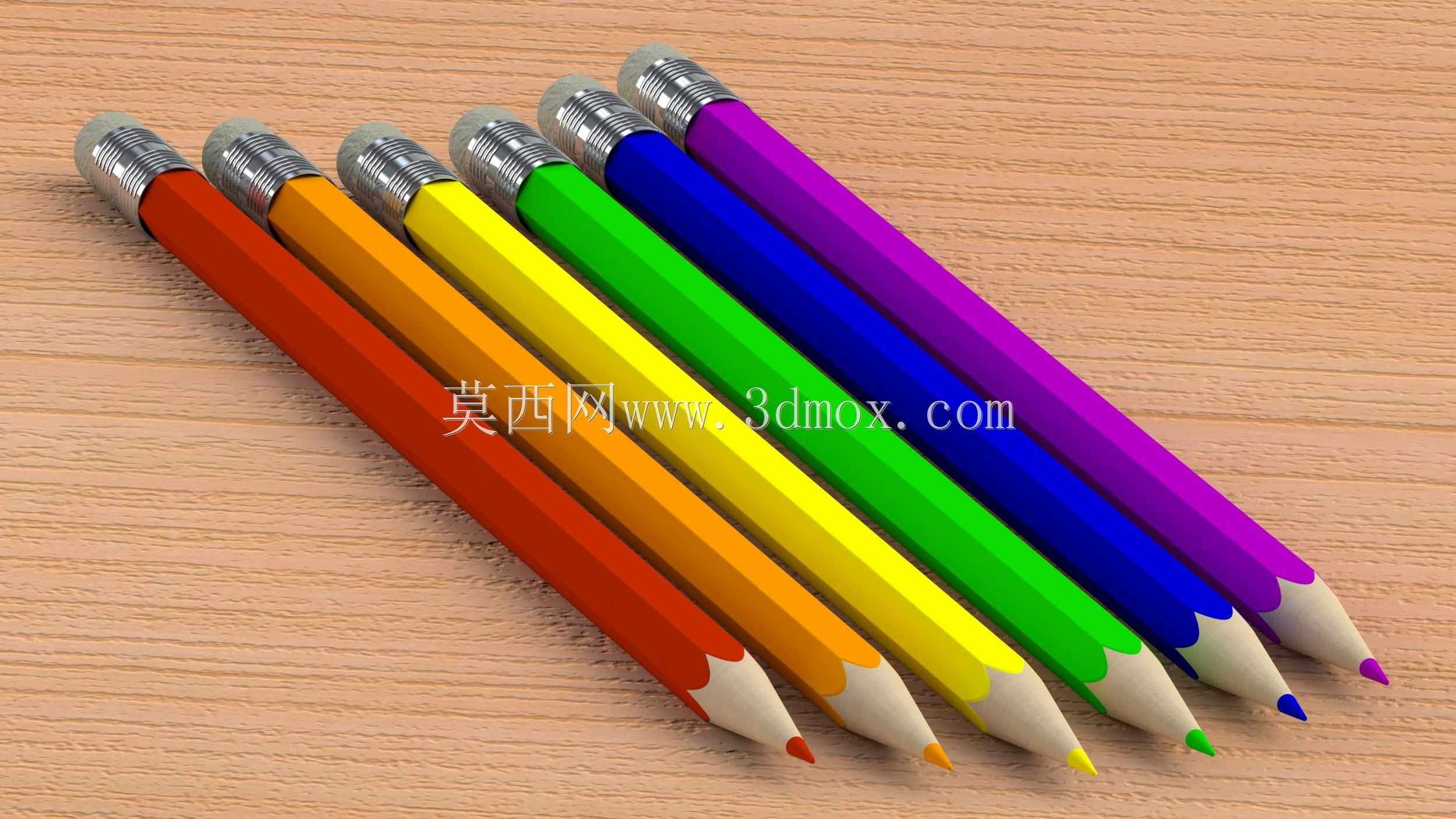

多色六角杆带橡皮头绘图铅笔设计

日常办公、美术创作场景中，这类带橡皮头的彩色铅笔是高频使用的书写绘图工具，在学生课业绘图、设计手稿快速上色、工业草图标记分色等场景都有广泛应用，不同色号的笔身可快速区分标注内容，无需额外更换笔具就能完成多色标记作业。从结构设计来看，笔身采用标准六角杆截面，这个截面尺寸经过实际握持验证，既能够避免铅笔在倾斜桌面滚落，又能贴合手指握持的自然弧度，长时间书写绘图不易产生握持疲劳，笔杆长度适配常规笔袋、文具盒的收纳尺寸，不会出现过长无法放入常规收纳空间的问题。笔杆端部的金属箍采用卷边压合工艺，将橡皮块牢牢固定在笔杆末端，金属箍的压合深度经过反复调整，既不会因为压合过浅导致橡皮使用过程中脱落，也不会因为压合过深挤压笔杆内部的铅芯，导致铅芯在靠近端部位置断裂。橡皮块采用略突出金属箍的尺寸设计，日常擦拭时不会让金属箍剐蹭纸面，同时橡皮的磨损余量预留充足，能够覆盖整根铅笔使用周期内的擦拭需求。铅芯与笔杆木质部分的同轴度是设计时重点管控的参数，建模过程中对铅芯的居中定位做了多重约束，避免削笔时出现铅芯偏斜、一侧木质过厚另一侧过薄的问题，铅芯露出长度控制在合理范围，既保证书写绘图时的线条流畅度，也能减少铅芯受外力断裂的概率。笔身的漆面采用均匀包覆的设计，不同颜色的漆面与对应铅芯颜色保持一致，使用者无需削开笔杆就能快速识别需要的色号，漆面厚度控制在不影响六角杆握持尺寸的范围内，不会因为漆面过厚导致笔杆尺寸超标，握持时产生异物感。从建模逻辑来看，整组铅笔采用参数化建模思路，单支铅笔的所有尺寸都设置了可调整的参数约束，更换色号时仅需修改对应漆面、铅芯的颜色参数，调整笔身长度、截面尺寸时可直接驱动整体模型更新，无需重复绘制基础特征，能够快速衍生出不同规格、不同色号的同系列铅笔模型，适配不同的场景建模需求。端部削尖的锥面角度经过实际削笔验证，符合常规卷笔刀的切削角度，铅芯尖端的圆弧过渡处理，还原了实际使用中铅芯轻微磨损的真实状态，不会出现过于尖锐不符合实际使用情况的造型。
