机加工旋转底座式台虎钳结构设计

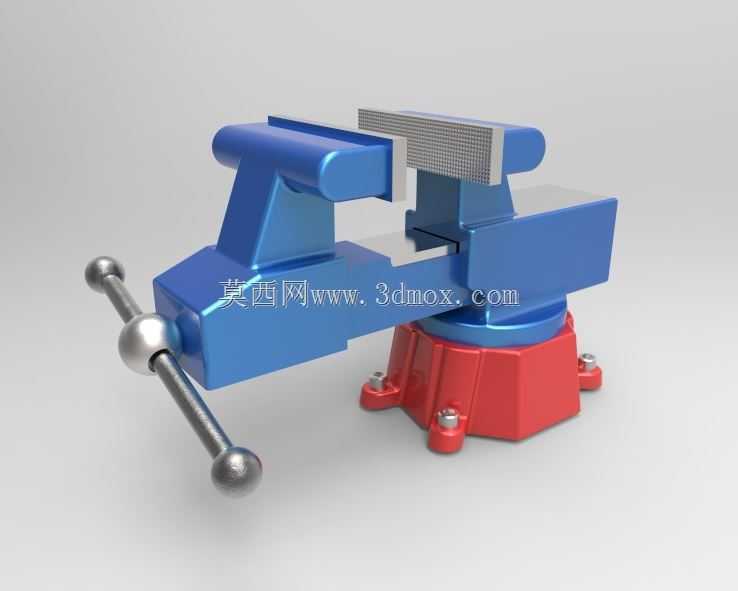

这款台虎钳是钳工工位、机加工工序里最常用的通用夹持工装，日常在普通铣削、工件划线、零件修配、小型部件装配场景里都能见到它的身影，不管是实训车间的钳工台，还是生产现场的机台旁工位，只要涉及需要固定工件完成手工或机加作业的场景，都需要这类夹持装置作为基础配套工装。从结构设计来看，它采用固定钳身与活动钳身平行配合的核心结构，固定钳身直接和底部旋转底座连接，活动钳身通过梯形丝杠副实现开合进给，丝杠端部搭配带防滑滚花的转动手柄，手柄两端采用球形端头设计，既避免操作时刮蹭操作人员手部，也能在施加夹紧力时提供足够的力臂，操作人员无需额外加接延长杆就能获得足够的夹紧力矩，适配大部分常规金属、非金属工件的夹持需求。钳口部分采用可更换式齿面钳口板，通过沉头螺钉固定在钳身对应位置，齿面的网纹结构可以在夹持时增加与工件表面的摩擦力，避免加工过程中工件出现滑移错位，当钳口齿面磨损到夹持力不足时，只需拆下固定螺钉就能快速更换钳口板，无需整体更换钳身，大幅降低后期维护成本。底部的旋转底座采用六角形铸铁结构，底座上预留多个螺栓安装孔，可以通过T型螺栓或者膨胀螺栓直接固定在钳工工作台台面，底座自带旋转锁紧结构，松开锁紧手柄后钳身可以沿水平轴线360度旋转，方便操作人员根据作业需求调整工件的朝向，调整到合适角度后扳动锁紧手柄就能将钳身完全锁死，避免加工过程中钳身出现转动偏移。从安装边界来看，这款台虎钳的整体重心集中在底部底座区域，安装时需要保证工作台台面的平面度误差不超过0.1mm每米，底座安装孔的中心距需要和工作台预留的安装槽位匹配，安装完成后钳身开合全程不能和工作台面上的其他周边工装产生干涉，活动钳身的最大开合行程可以覆盖常规小型零件的夹持尺寸，钳身的高度设计适配成年人站立操作时的作业高度，操作人员在进行锉削、锯削、划线作业时，手臂可以自然放置在合适高度，减少长时间作业的疲劳感。在功能设计上，钳身的导轨部分采用矩形滑动导轨结构，配合间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能控制导轨间隙避免夹持工件时出现钳口上翘的问题，保证夹持精度。丝杠部分采用梯形螺纹传动，相比普通三角螺纹拥有更好的传动强度和自锁性能，当夹紧工件后丝杠可以实现自锁，不会因为加工过程中的振动导致夹紧力松脱，保障作业过程的安全性。整体铸件部分采用圆角过渡设计，避免应力集中导致钳身在大夹紧力下出现开裂，外露的金属转动部件都做了圆滑处理，没有尖锐的棱角，减少操作过程中的磕碰风险。
