机用螺杆式夹紧台钳结构设计

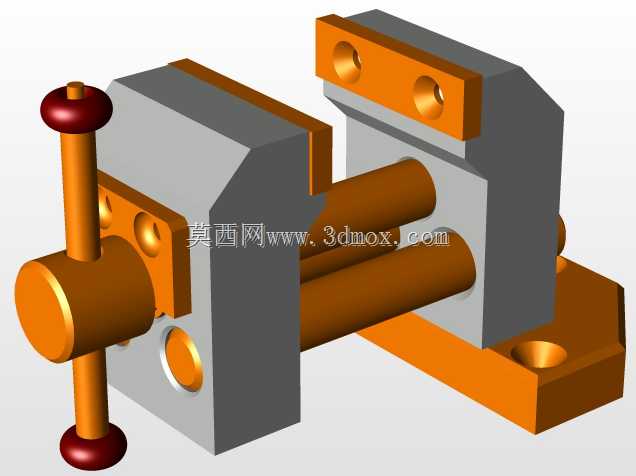

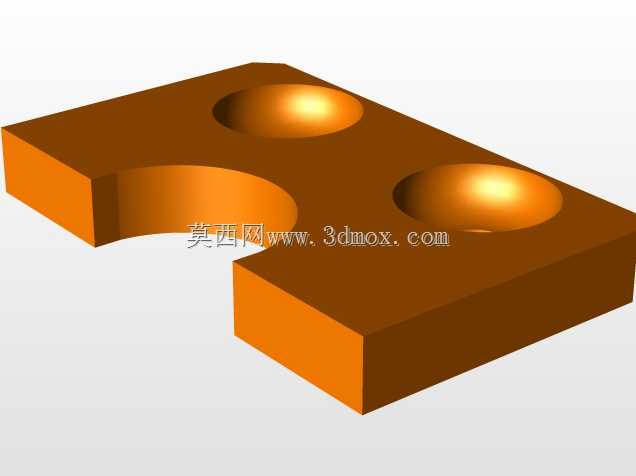

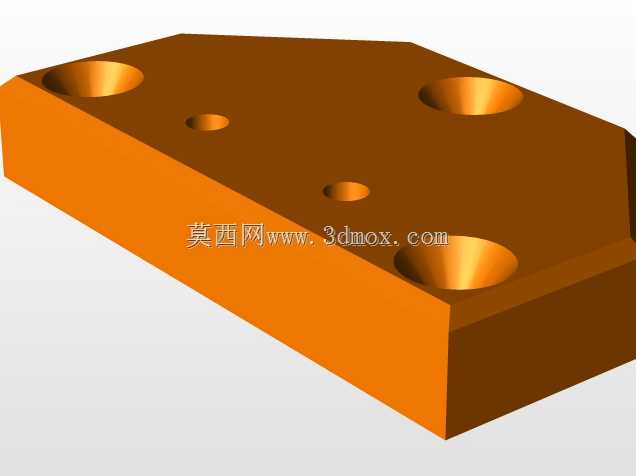

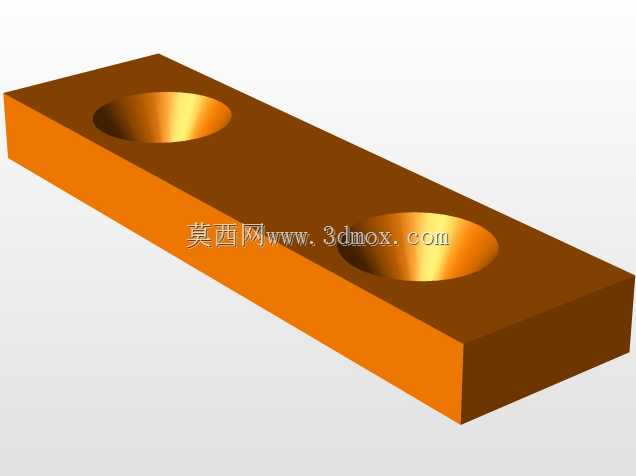

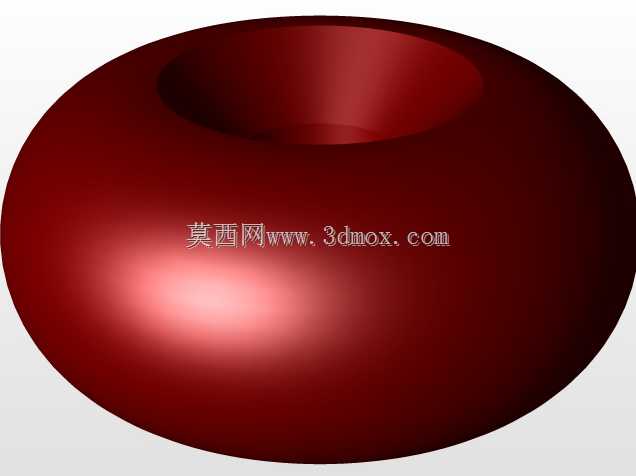

这款手动螺杆式夹紧工装，是面向小型机加工工位、钳工修配场景设计的夹持部件，核心作用是在钻削、铣削小平面、工件修磨、零件装配对位等工序中，为待加工工件提供稳定的夹持约束，避免加工过程中工件位移导致的尺寸超差或加工报废。从结构设计逻辑来看，整体采用固定钳身与活动钳身配合的经典布局，固定钳身底部预留带沉孔的安装耳位，可通过内六角螺栓直接固定在机床工作台面或者钳工操作台的T型槽上，安装边界完全适配常规小型台钻、台式铣床的工作台安装孔距，不需要额外制作转接板就能完成装夹固定。传动部分采用梯形螺杆副结构，螺杆一端通过带防滑纹路的手轮驱动，手轮上下两端设置球形握持端，操作时可以单手施加周向扭矩，带动活动钳身沿两根平行导向光杆做直线往复运动，导向光杆与固定钳身、活动钳身的配合孔采用小间隙配合，既保证活动钳身移动的顺畅度，又能避免钳身倾斜导致的夹持面平行度超差，保证夹持力均匀分布在工件接触面上。钳身的夹持面预留了可更换钳口板的安装螺孔，实际使用时可以根据待加工工件的材质更换不同表面纹理的钳口板，比如夹持软质有色金属件时可以更换铜质或者尼龙材质的钳口，避免夹伤工件表面；夹持毛坯件时可以更换带齿纹的淬火钢钳口，增大摩擦力防止工件打滑。活动钳身的行程设计覆盖了常规小型零件的夹持尺寸范围，最大开口距离可以满足大部分小尺寸机加工零件、工装组件的夹持需求，整体外形结构紧凑，不会占用过多工作台操作空间，钳身主体采用灰铸铁材质的结构设计思路，保证整体刚性的同时具备一定的减震性能，能够吸收加工过程中产生的小幅振动，提升加工稳定性。设计过程中对螺杆的传动效率做了平衡，既保证手动操作时不需要施加过大的力就能达到足够的夹持力，又具备一定的自锁性能，在加工过程中不会因为切削振动导致螺杆回转松夹，不需要额外加装锁紧机构就能保持夹持状态稳定。固定钳身与底座采用一体化结构设计，减少了装配环节的累积误差，保证钳身夹持面与底座安装面的垂直度要求，安装后不需要反复校准就能满足常规加工的精度要求。
