机加工台用固定式机械虎钳结构

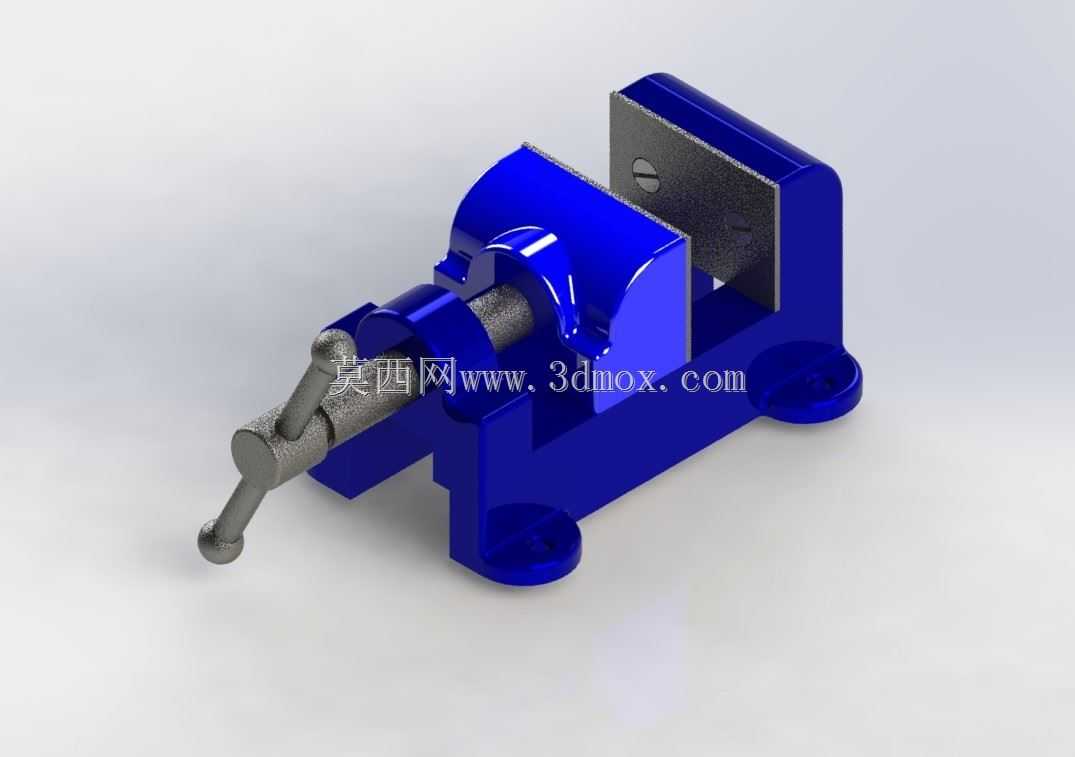

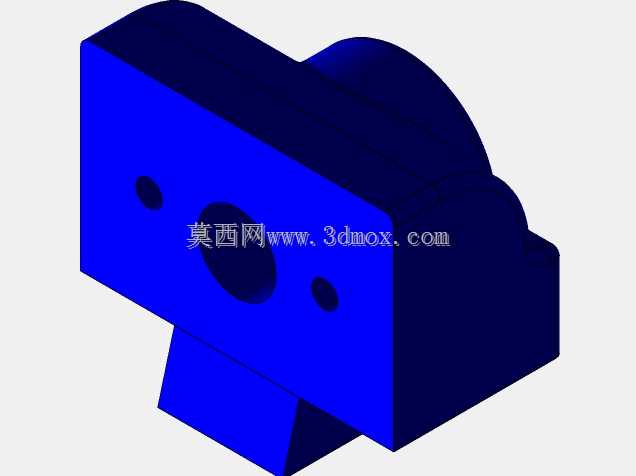

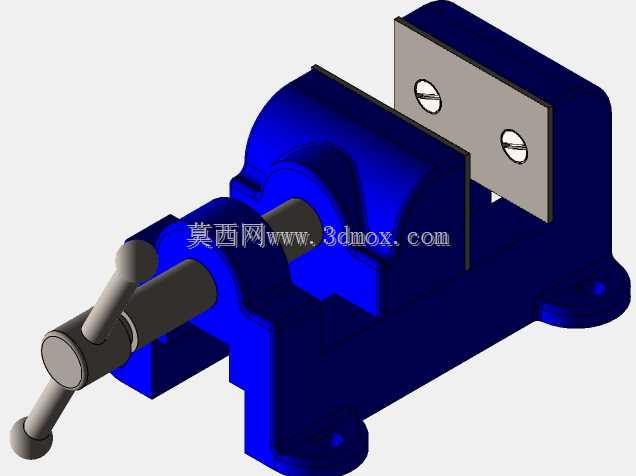

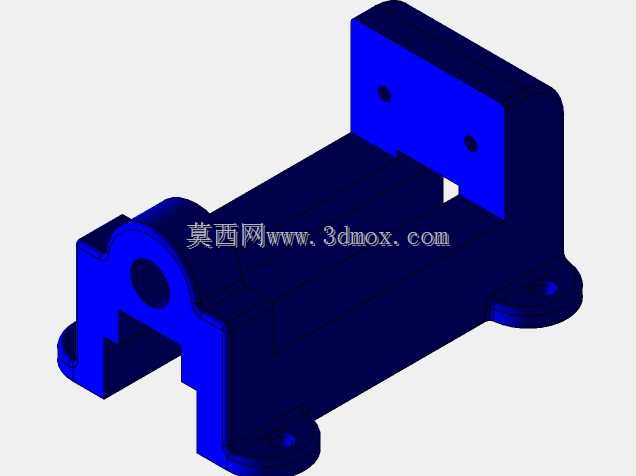

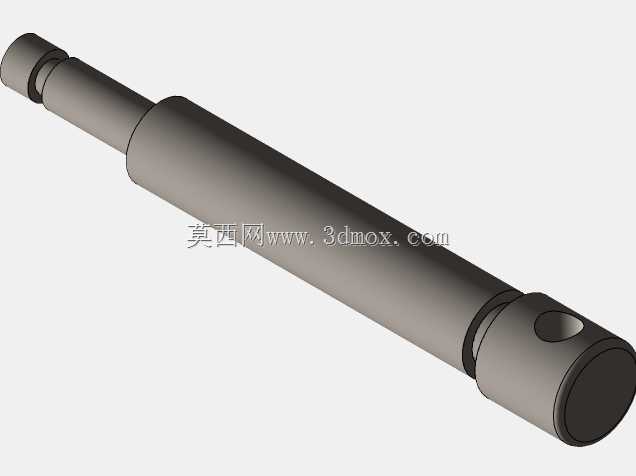

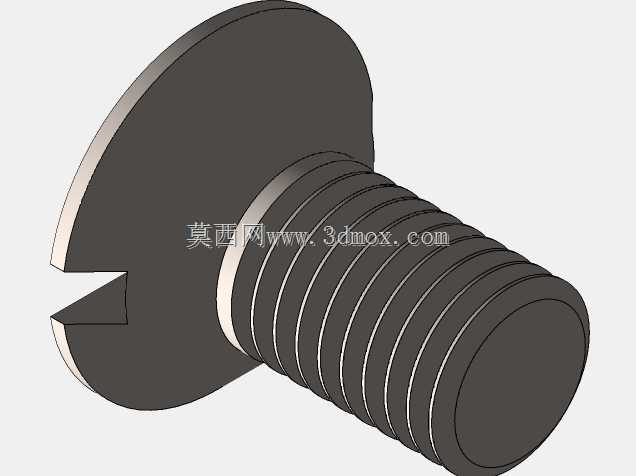

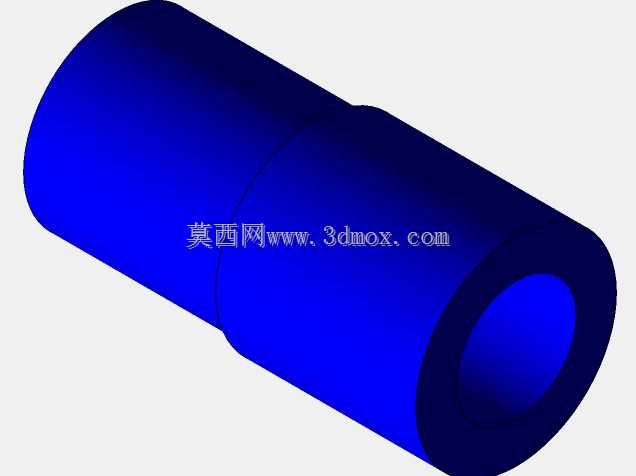

这款虎钳是面向常规机加工工位设计的装夹工装，日常在铣削、钻孔、轻度打磨工序里承担工件固定作用，适配多数中小型立式加工设备的工作台安装位，也可单独固定在钳工台面上完成手工修配、划线等作业。从结构设计逻辑来看，整体采用铸铁基座搭配活动钳身的经典布局，固定钳身与底座一体成型，底部设置两个带安装孔的凸台耳座，安装时可通过T型螺栓直接与工作台T型槽配合锁紧，安装孔位间距适配常规钳工台、小型铣床的台面槽距，无需额外制作过渡转接板，能快速完成工位部署。活动钳身通过梯形丝杠副实现进给动作，丝杠端部搭配摇动手柄，操作时转动手柄即可带动活动钳身沿基座导轨做直线往复运动，梯形螺纹的自锁特性可以保证装夹完成后不会因为切削振动出现松脱，无需额外加装锁紧机构就能维持足够的夹持力。钳口部位采用可更换式硬质钳口板，板面加工有交叉防滑齿纹，既可以增大与工件接触面的摩擦力，避免装夹过程中工件移位，当钳口磨损后也能快速拆卸更换，无需整体报废钳身，降低工装维护成本。设计时特意将钳身导轨面做了加宽处理，相比轻型台虎钳，活动钳身的导向长度更长，装夹长条形工件时不会出现钳身上翘、夹持偏斜的问题，最大夹持行程覆盖常规中小型零件的装夹尺寸范围，能够满足日常实训、小批量零件加工的装夹需求。整体外形轮廓紧凑，不会过多占用工作台操作空间，基座底部做了平面度精加工处理，安装后与台面贴合紧密，装夹时受力均匀，不会因为基座悬空导致夹持精度下降。在实际使用场景中，这类虎钳除了承担常规金属零件的装夹作业，更换软质钳口垫后也可夹持铜、铝等软质金属件或者非金属工件，避免夹伤工件表面，适配多类型工件的装夹需求。丝杠与螺母的配合间隙预留了合理的调整空间，长期使用出现磨损后，可以通过调整螺母端的紧定螺钉消除间隙，维持进给手感与装夹刚性，整体结构没有冗余复杂的零部件，日常维护仅需定期在丝杠、导轨面涂抹润滑脂即可，故障率极低，是机加工工位、钳工实训场地通用性极强的基础装夹工装。
