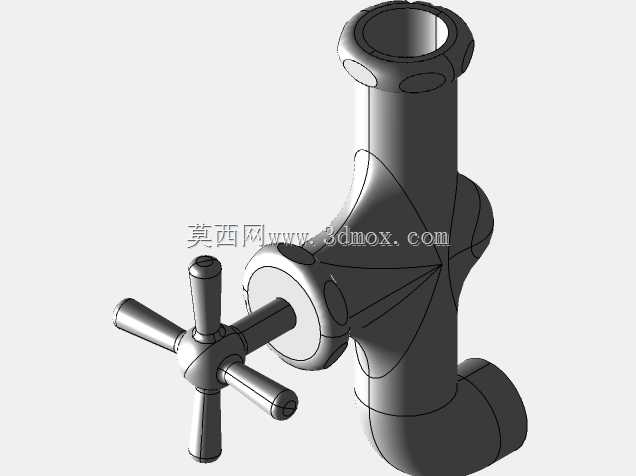

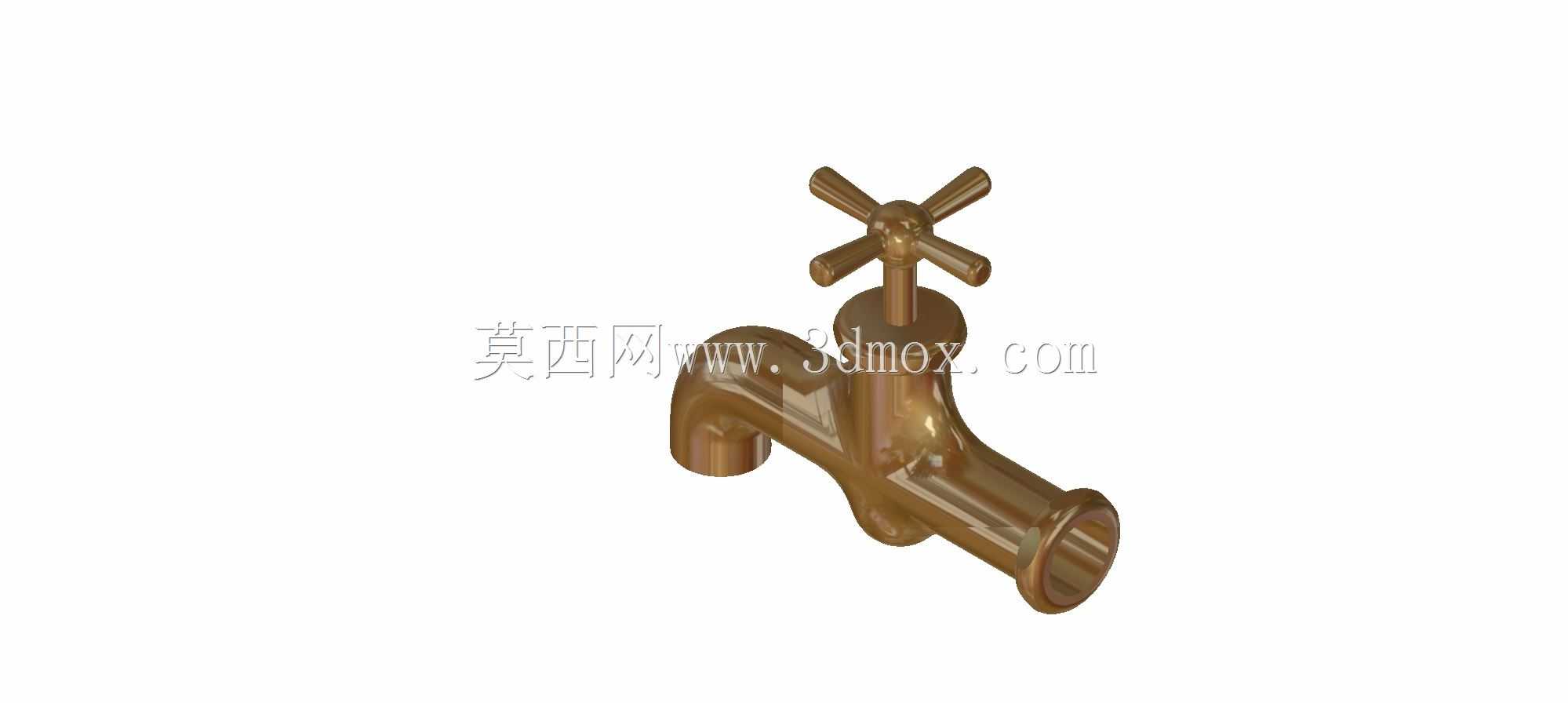

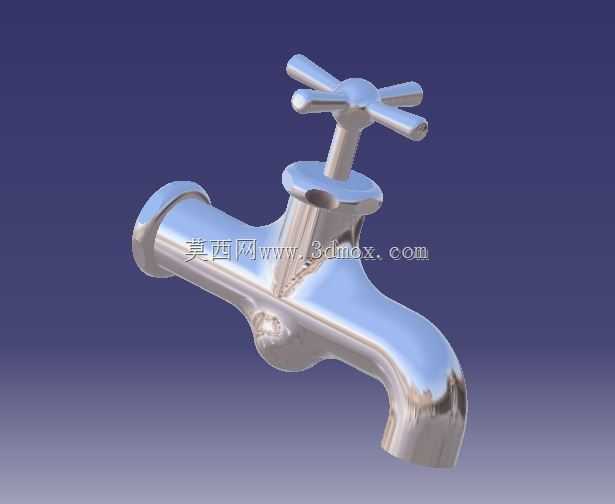

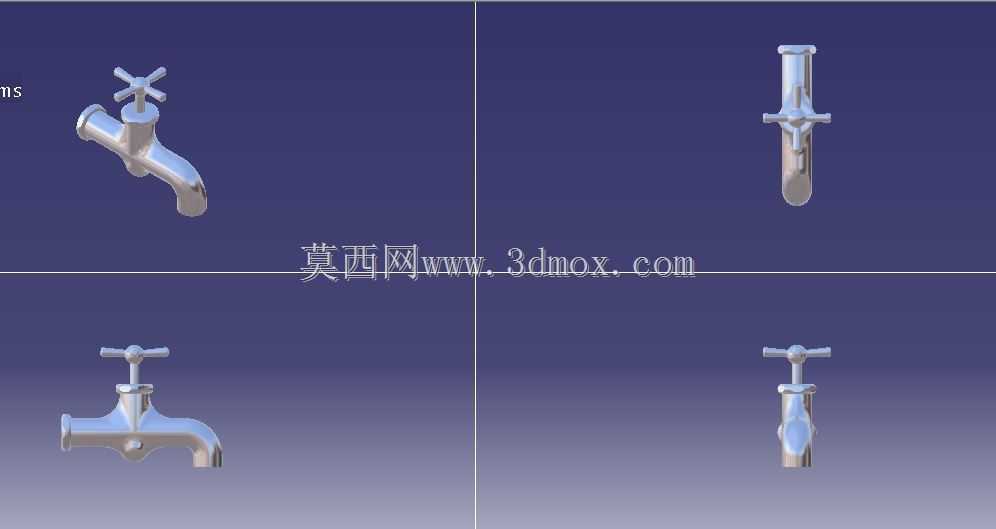

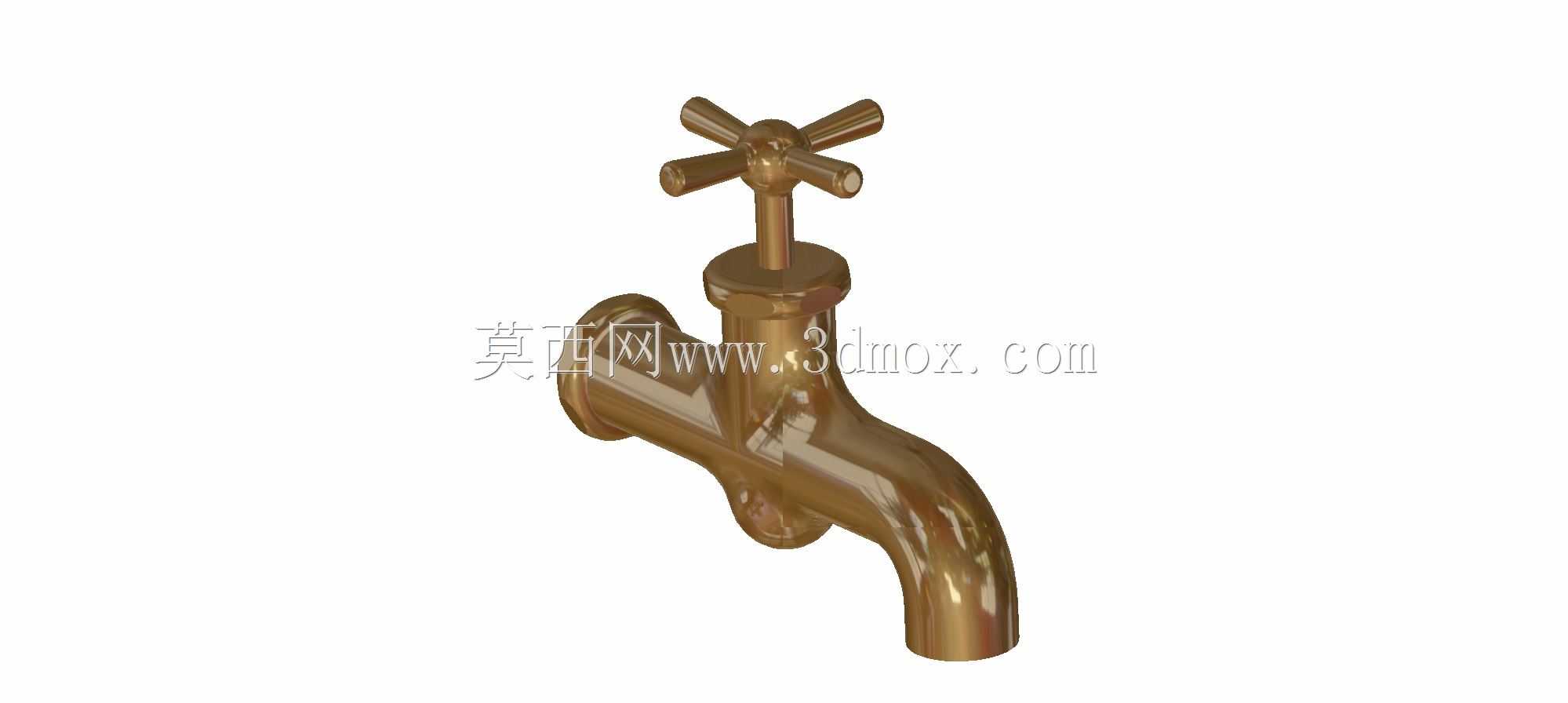

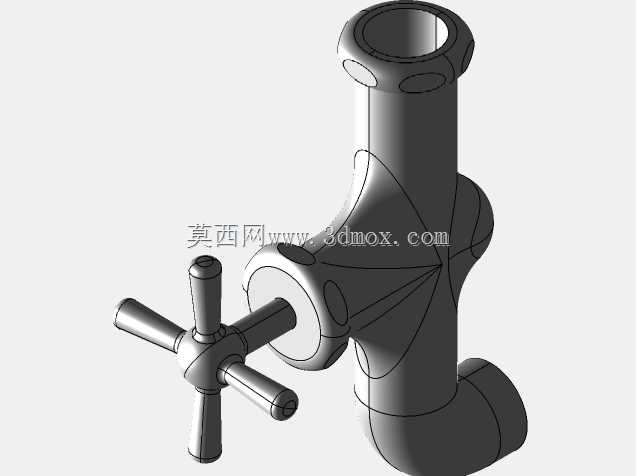

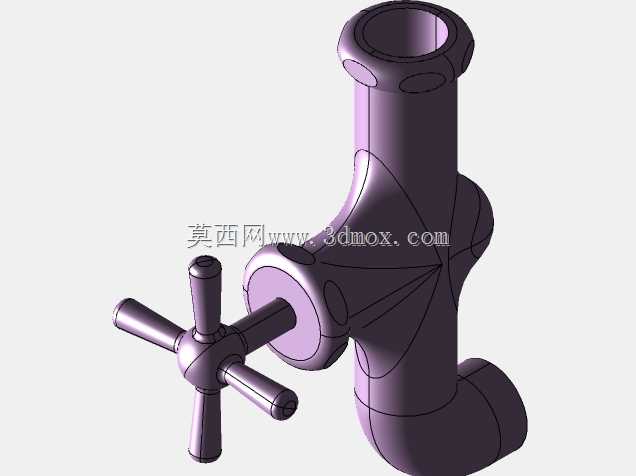

十字手柄黄铜进水阀结构设计

在民用建筑给排水、卫浴设施配套、小型工业供水支路的管路布设场景中，这类十字手柄的铜制进水阀是十分常见的管路通断控制部件，日常使用中承担着控制支路水流启闭、调节出水流量的核心作用，不管是家庭厨卫的台盆供水、公共区域的取水点布设，还是生产车间零散供水点位的水流管控，都能见到这类结构的阀件应用。从实际功能特性来看，这款阀件采用旋拧式截止结构，十字造型的手轮在操作时能提供多方向的施力点位，即便手部沾有水渍或者佩戴薄型劳保手套，也能稳定施加扭矩完成启闭操作，不会出现普通单柄手轮容易打滑的问题；黄铜材质的阀体本身具备不错的抗锈蚀性能，适配日常常温清水的输送场景，长期接触水体也不容易出现结垢堵塞或者阀体锈蚀穿孔的问题，内壁的流道做了平滑过渡处理，水流通过时的阻力更小，不会产生明显的节流异响。做结构设计时，首先要考虑的是安装适配性，阀体的进水端采用标准外螺纹接口，能够直接匹配常规家装与工业支路的给水管路口径，不需要额外制作转接件就能完成装配，出水端的弯管角度经过反复调整，出水方向斜向下方，刚好适配日常接水、冲洗的使用角度，不会出现水流垂直飞溅的问题；内部的密封副采用锥面配合结构，相比平面密封的结构，在旋紧过程中能实现更均匀的密封面压合，长期使用后即便密封件出现轻微磨损，只需要稍微加大手轮的旋紧扭矩就能补偿密封间隙，延长阀件的整体使用寿命，手轮与阀杆的连接部位做了防脱限位结构，避免全开状态下过度旋拧导致阀杆脱出引发漏水故障。从安装边界来看，阀体的整体横向尺寸控制在常规管路安装的预留空间范围内，进水端轴线到出水端最外侧的距离不会超过同规格阀件的通用安装尺寸，不管是暗装管路的墙面预留位，还是明装管路的支架固定点位，都能直接替换同规格的老旧阀件，不需要重新调整管路的布设位置；手轮的旋转半径也做了优化，在保证操作扭矩足够的前提下，尽量缩小手轮的外廓尺寸，避免安装在狭小空间时手轮被周边墙体或者其他管路部件阻挡，导致无法完全旋开或者关紧。另外在细节结构上，阀体与弯管的连接部位做了加厚处理，这个位置是安装时最容易受到扳手夹持力的部位，加厚的壁厚能避免安装过程中用力过大导致阀体开裂，阀杆穿出阀体的部位设置了多层密封填料，通过压盖的预紧力实现阀杆部位的动密封，在反复旋拧操作的过程中也不会出现阀杆处渗水的问题。
