带液压抬升储物结构的家用箱体床设计

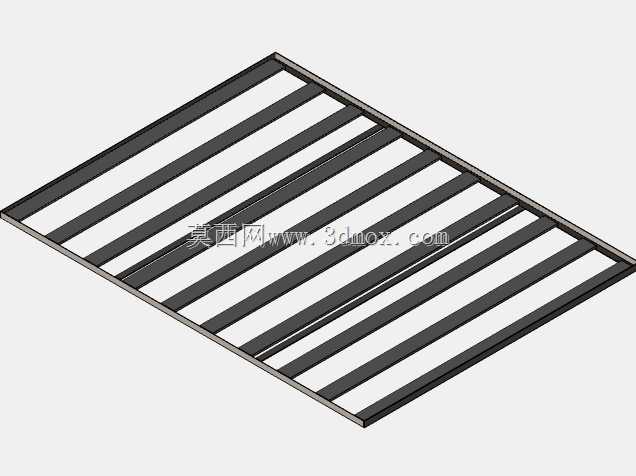

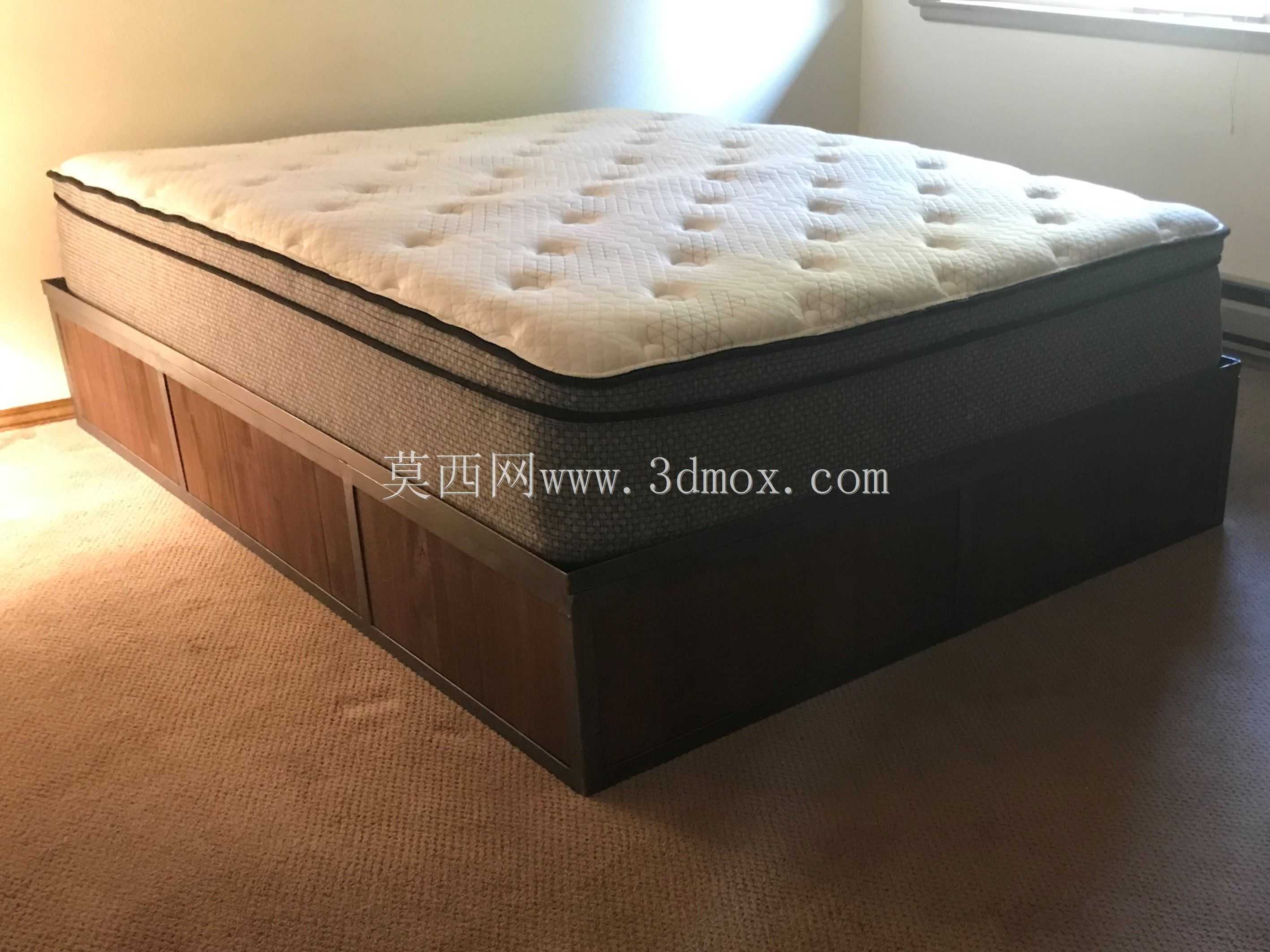

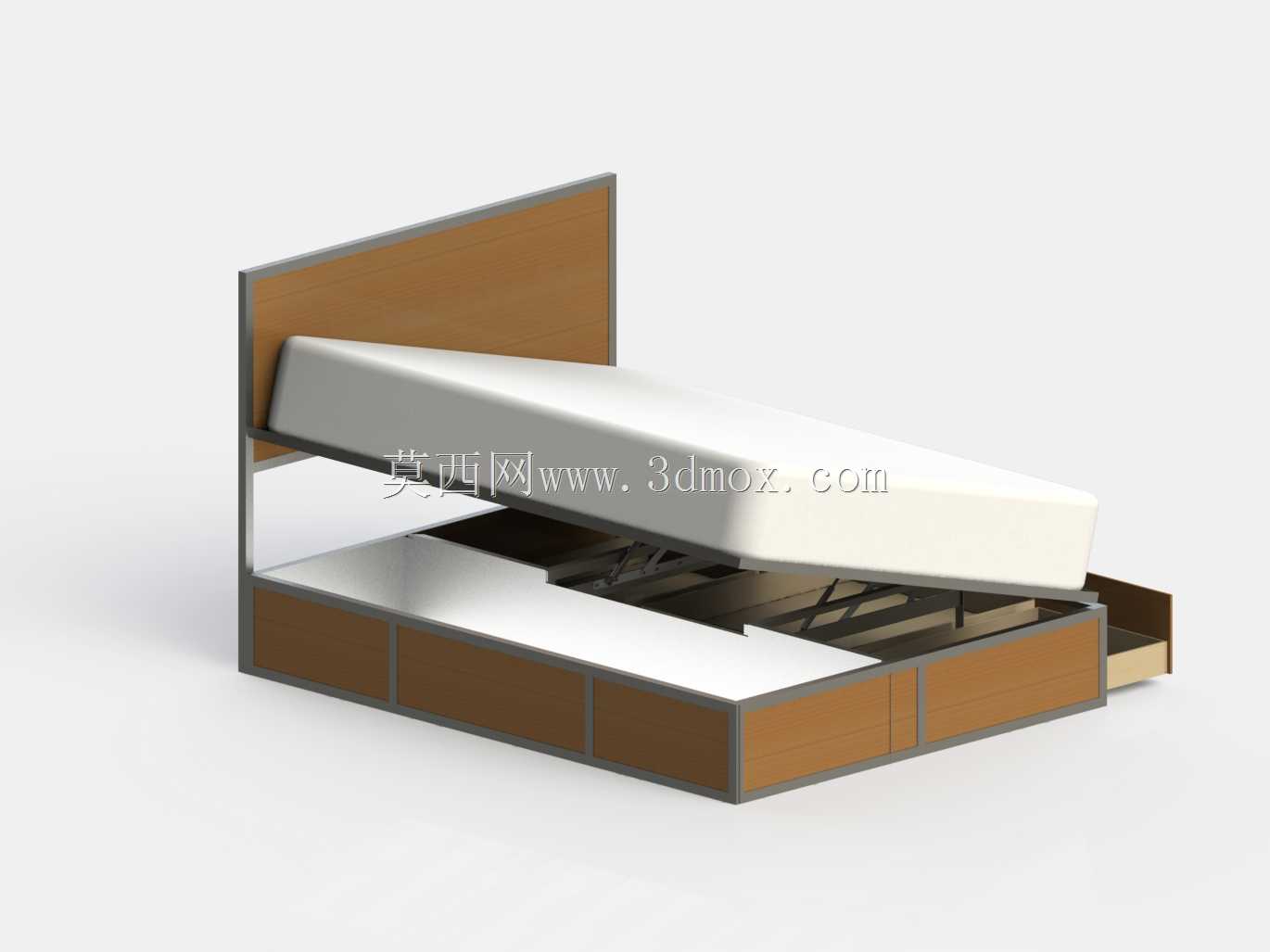

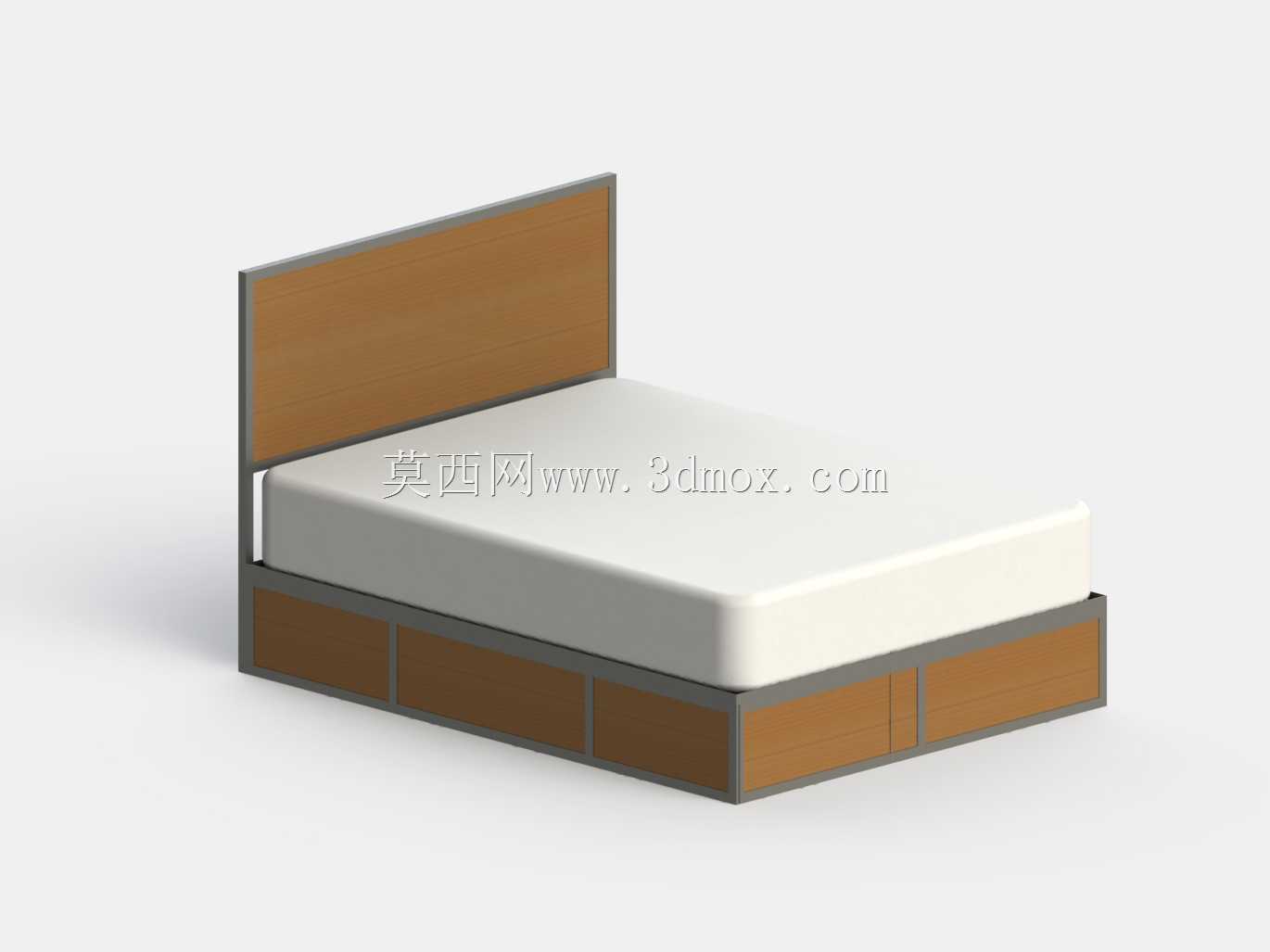

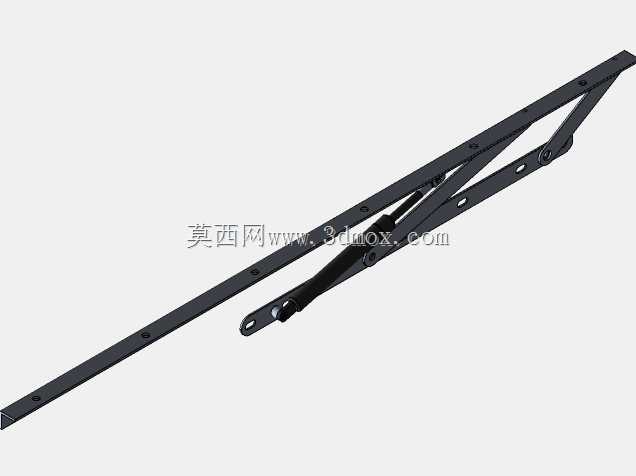

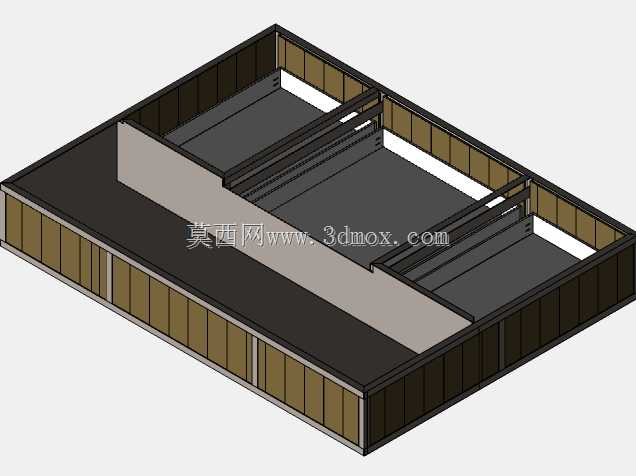

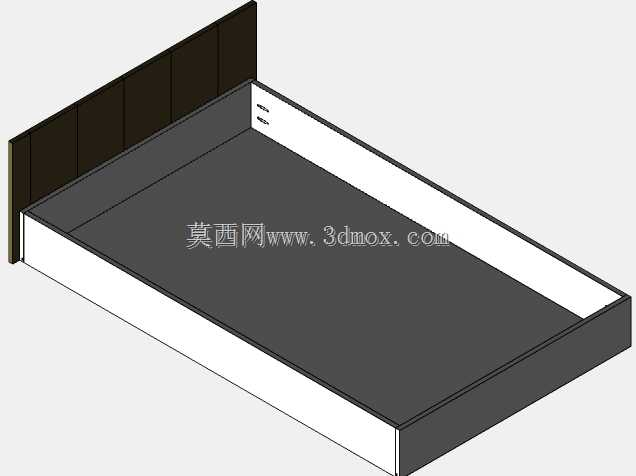

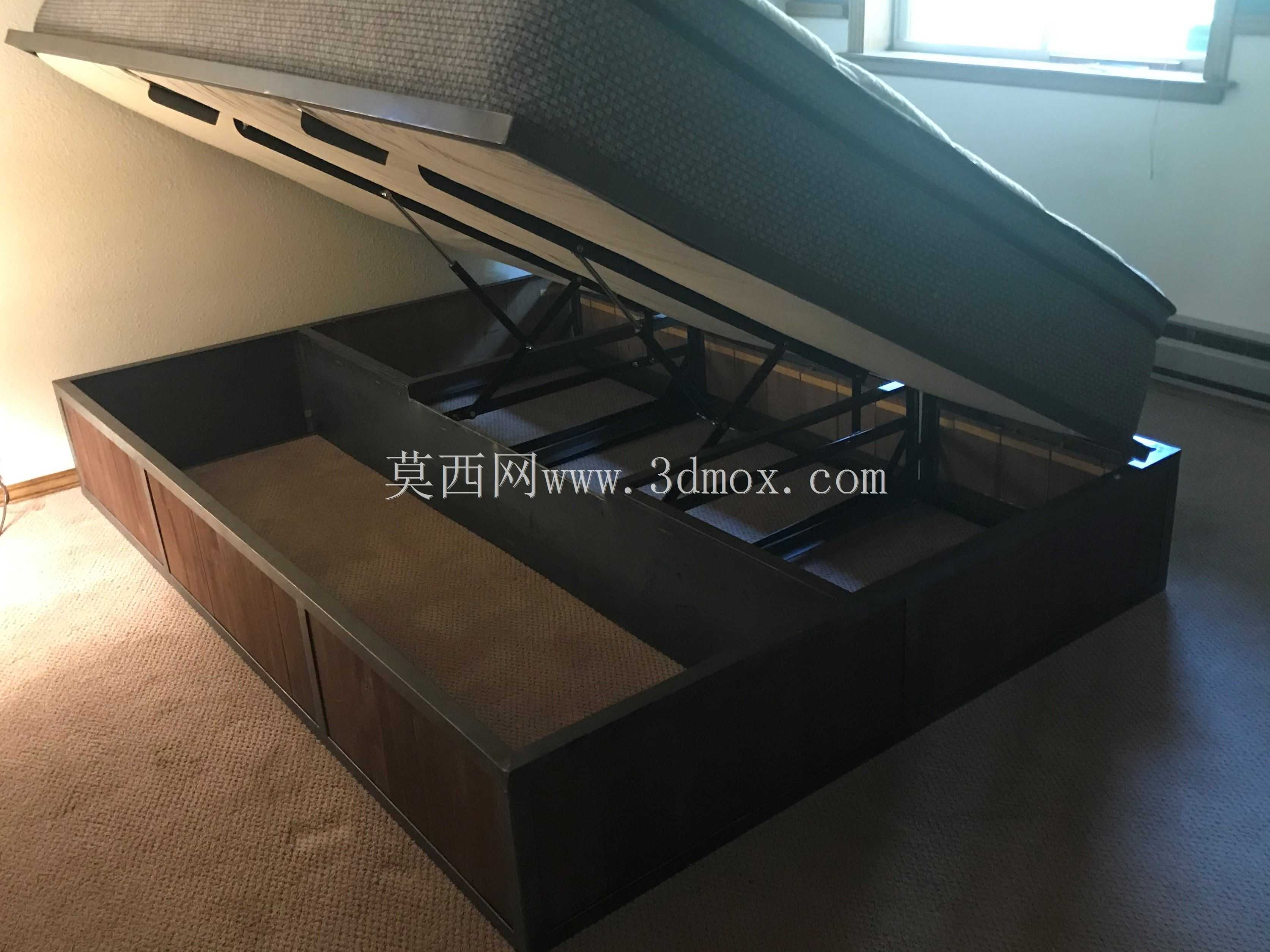

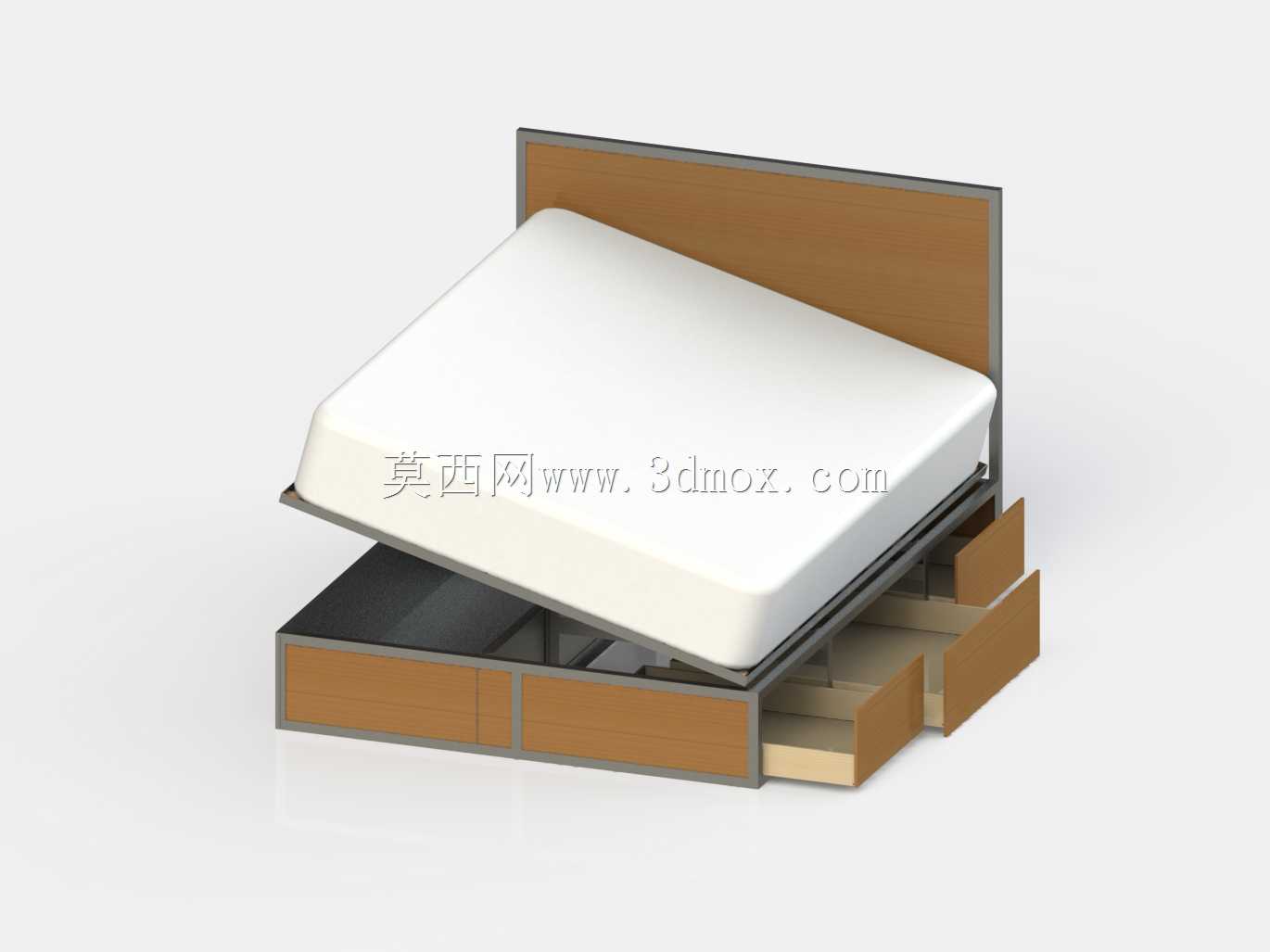

这款带抬升结构的床体主要面向家用卧室储物场景，解决常规卧室床下方空间利用率低、换季床品与零散杂物收纳难的痛点，在不额外占用卧室平面使用面积的前提下，挖掘床体内部的立体储物空间。从功能特性来看，床架的抬升机构采用气撑杆作为核心承重支撑部件，床板框架可沿床尾侧的铰接转轴向上翻转开启，最大开启角度能满足成年人探身取放内部物品的操作需求，开启后气撑杆可提供稳定的支撑力，不会出现意外回落夹手的风险，闭合状态下抬升机构完全隐藏在床箱内部，不会外露影响床体外观完整性。床箱内部做了分区储物规划，靠近床侧的位置设置三个独立抽拉式抽屉，适合存放常用的床上用品、贴身衣物等取用频率较高的物品，无需每次抬起床板即可拿取；床体内部靠内侧设置大尺寸整幅储物舱，可存放换季被褥、露营装备、闲置箱包等取用频率较低的大件物品，储物空间的净高度可满足常规20寸行李箱直立放置的需求。设计过程中优先考虑了安装边界与适配性，床体整体外形尺寸适配市面主流的2英尺×5英尺床垫规格，床箱外沿尺寸预留了床垫安装的让位间隙，避免床垫放置后出现偏移、卡滞问题；抬升机构的安装点位做了通用化适配，可匹配市面常规采购的成品气撑杆参数，无需单独定制非标支撑件，降低生产与后期维护的替换成本。床架主体采用矩形钢管焊接作为内部承重框架，外部搭配木质饰面包覆，兼顾结构承重强度与家居外观的协调性，框架焊接点位做了应力释放处理，避免长期使用后出现框架变形导致床板开合卡滞；床板排骨架采用等间距排布的实木条，可均匀分散床垫与人体的重量，长期承重不会出现局部塌陷。在结构校核阶段，重点验证了抬升过程的力臂匹配，确保单人即可轻松完成床板的抬升与闭合操作，不需要额外施加过大的外力；同时对床箱底部的支撑脚做了调平结构设计，可适配地面不平整的安装场景，避免床体放置后出现晃动、异响的问题。闭合状态下，床板与床箱的贴合缝隙控制在合理范围，既不会因为缝隙过大落入灰尘，也不会因为间隙过小出现开合摩擦异响，抽屉的滑轨采用静音三节轨，抽拉过程无明显噪音，不会影响日常使用体验。
