温控箱配套保险丝通断检测手持装置

　　在工业温控箱的日常运维场景中，电路通断排查、保险丝熔断判定、电池余电检测是一线运维人员高频接触的作业内容，常规检测往往需要携带万用表、表笔等多件工具，在设备排布密集的电控柜区域操作时，工具切换繁琐、表笔易勾挂线缆的问题十分影响作业效率，这款手持检测装置正是针对这类现场痛点设计的专用检测工具。

　　从功能实现逻辑来看，装置整合了保险丝熔断检测回路与电池电压检测回路，两个回路通过内置的并联按钮实现功能切换，无需额外更换检测端头，单手握持即可完成两种检测作业。前端伸出的两根金属探针做了差异化的绝缘护套区分，红黑标识对应检测回路的正负极，避免作业时接反极性导致的检测误判。探针的中心间距经过匹配设计，可适配两种常用规格的插片式保险丝，大尺寸规格保险丝可直接跨接在两根探针之间完成通断测试，小尺寸规格保险丝配套设计了实体定位衬套，检测时将保险丝嵌入衬套定位槽即可保证探针与保险丝端脚可靠接触，无需额外手扶对位，降低小零件检测的操作难度。

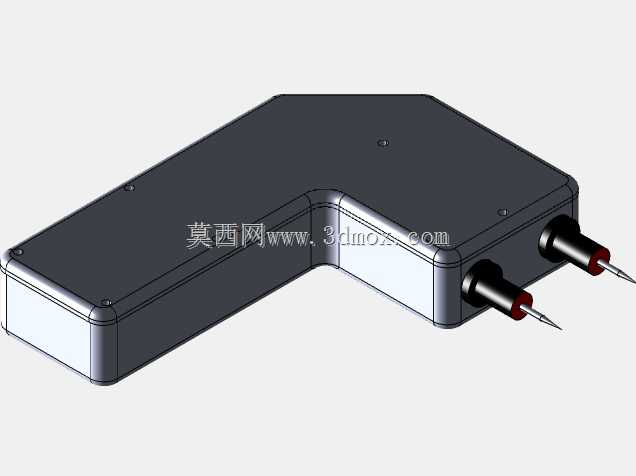

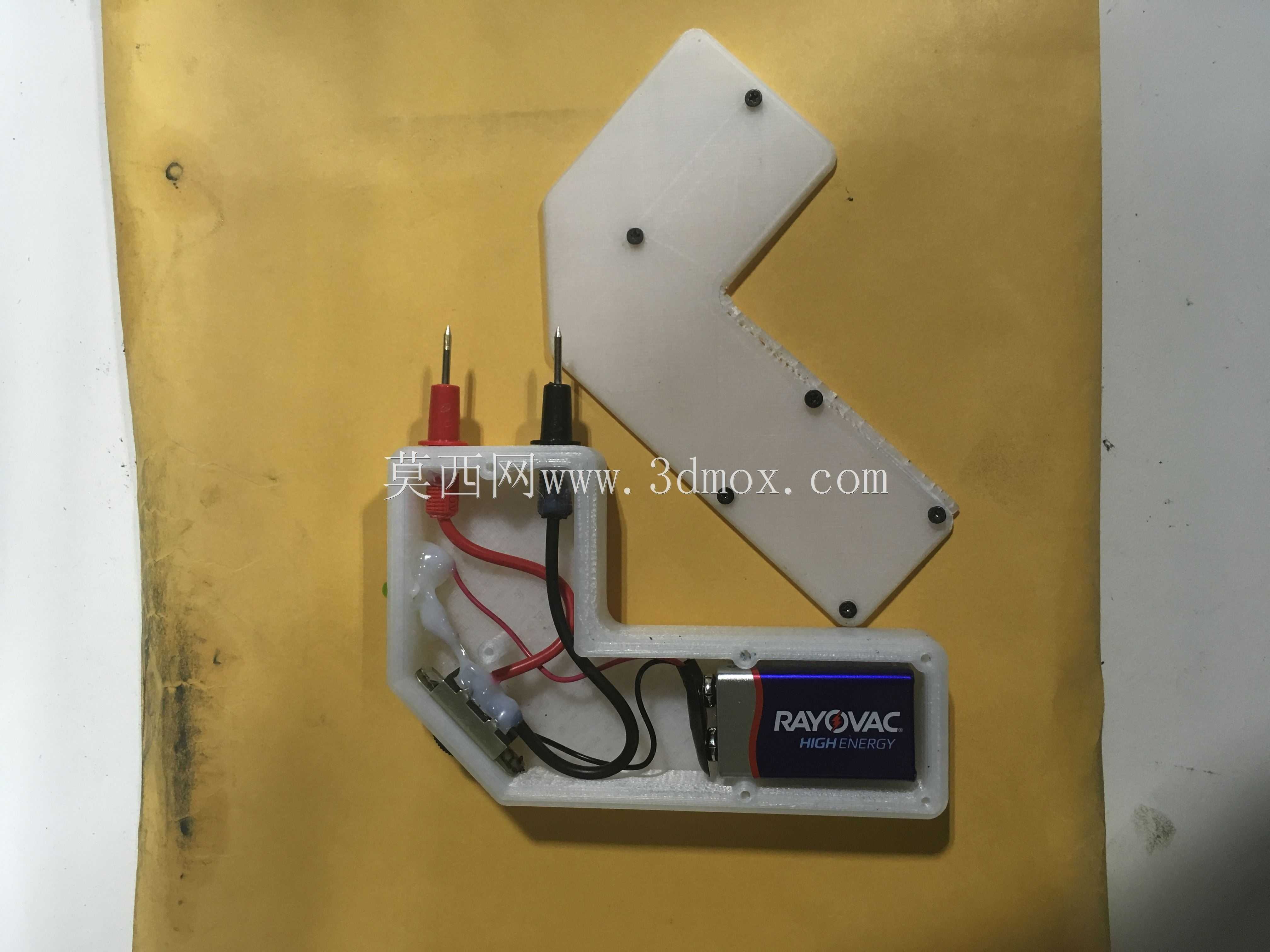

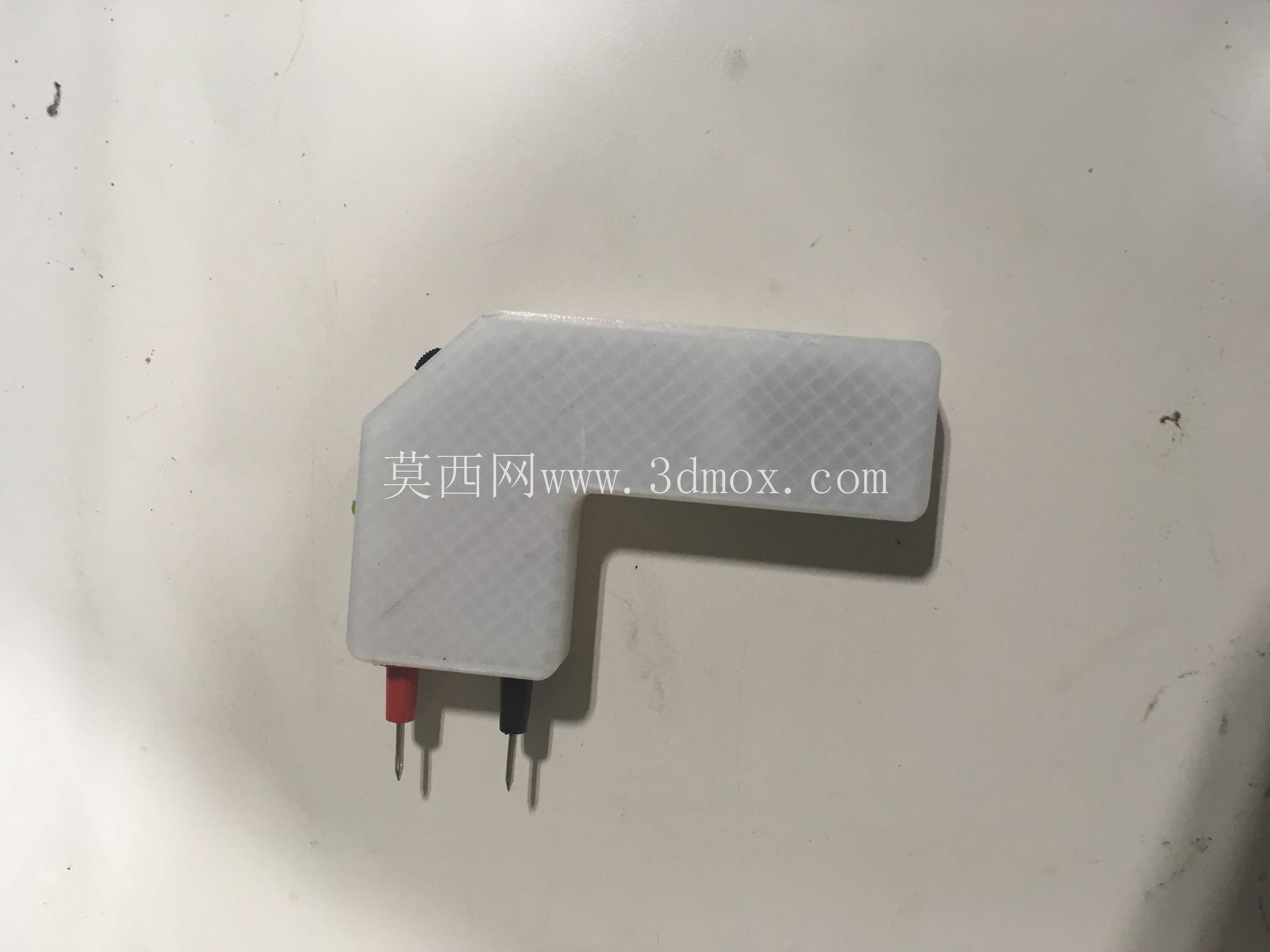

　　结构设计上整体采用L型弯折的手持壳体，壳体表面做了网格防滑纹理处理，握持时手掌与壳体的接触摩擦力更大，长时间手持作业不易打滑。壳体的弯折角度贴合人手握持时的自然腕部姿态，检测电控柜内排布较深的保险丝座时，手腕无需过度弯折即可将探针对准检测点位，减少长时间作业的腕部疲劳。壳体内部预留了标准的电池仓空间，可直接适配常规型号的干电池供电，无需额外设计专用供电模块，降低装置本身的制作与维护成本。内置的检测回路做了简化设计，没有多余的冗余元件，核心功能全部围绕通断判定与电压检测展开，回路本身的功耗极低，单次更换电池后可支持数百次检测作业，完全满足现场运维的使用频次需求。

　　从安装与适配边界来看，装置整体外形紧凑，L型的短边长度刚好适配成年人手掌的握持宽度，长边长度控制在单手握持时前端探针可完全纳入视线范围的尺寸，作业时无需刻意调整视线即可对准检测点位。探针伸出壳体的长度经过反复验证，既可以深入常规保险丝座的端脚深度，又不会因为伸出过长导致探针受侧向力弯折，探针根部做了加强嵌装结构，与壳体的结合强度可承受日常检测时的常规按压力，不会出现探针松动脱落的问题。装置的壳体可采用3D打印制作，也可通过常规的注塑工艺批量生产，打印制作时可根据个人手型大小微调壳体的握持区域尺寸，适配不同操作人员的握持习惯。

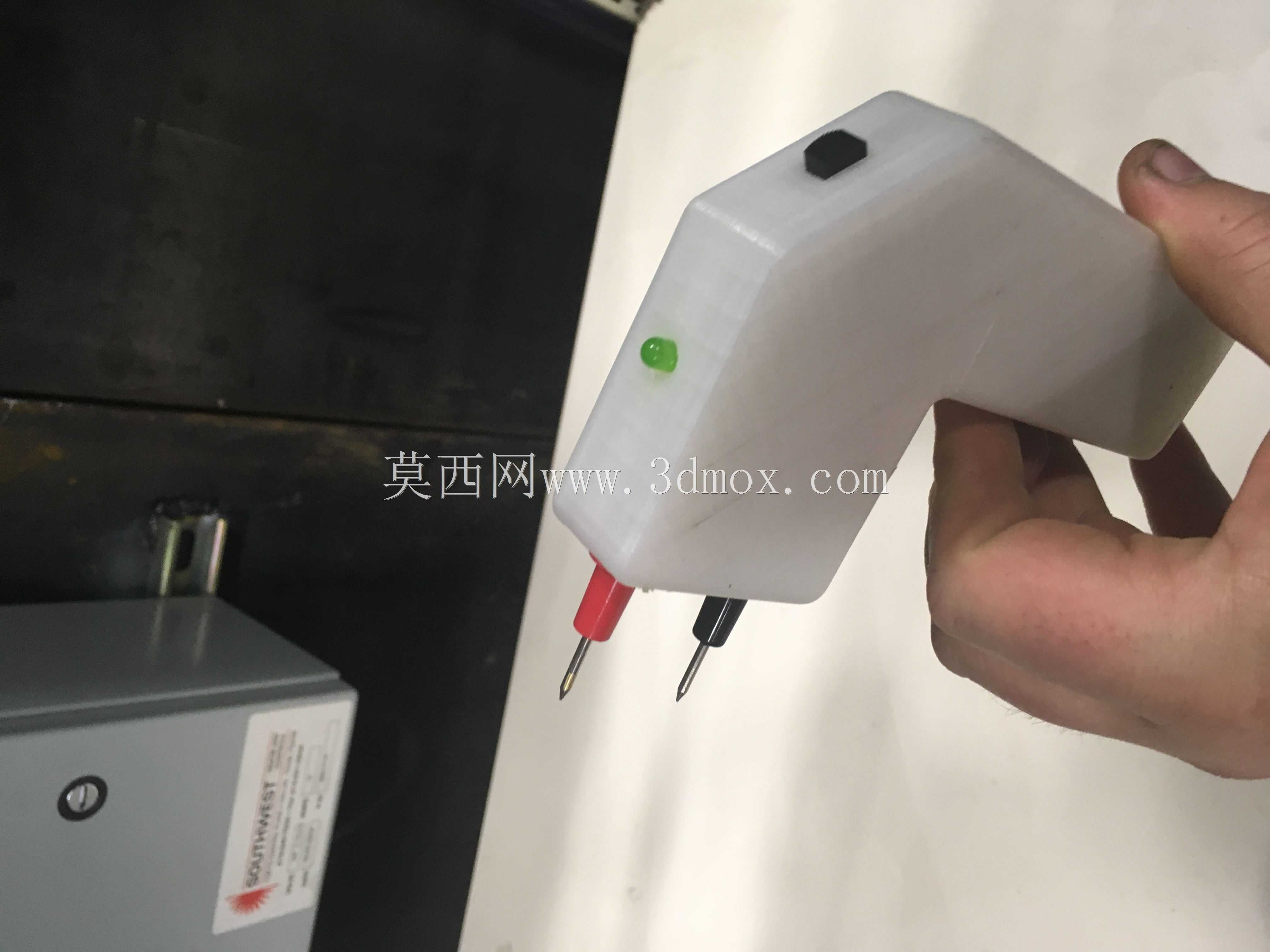

　　实际使用过程中，面对温控箱回路跳闸的故障场景，可直接使用该装置快速排查回路中各段保险丝的通断状态，无需拆解大量线缆包覆层即可快速定位故障点位；日常巡检时也可通过装置快速检测温控箱内置备用电池的余电状态，提前更换电量不足的电池，避免掉电导致的温控参数丢失问题。装置的按钮设置在握持区域的拇指自然落点位置，单手握持时拇指可直接按压切换检测模式，另一只手无需辅助操作即可完成全部检测流程，在电控柜前空间狭窄的作业场景下，这种单手握持操作的设计优势尤为明显，不需要额外的操作平面放置工具，站立即刻完成全部检测动作。

　　设计过程中没有采用复杂的数显结构，而是通过最基础的回路通断逻辑实现检测判定，一方面降低了装置本身的故障概率，在车间多尘、温湿度波动的环境下也能稳定工作，另一方面简化的结构也让装置的维护成本极低，出现探针磨损、按钮失效等问题时，可直接快速更换对应配件，不需要专业的维修技能即可完成维护。探针的端头采用了钝头设计，避免检测时误碰相邻带电端子造成短路，同时也不会刮伤保险丝端脚的镀层，保证检测接触的可靠性。
