参数化橱柜BOM切割列表教学演示结构

　　这套参数化橱柜结构，核心是为了演示设计表驱动下BOM自动生成、切割列表输出的完整逻辑，并非面向量产的成品橱柜，而是给结构设计从业者做参数化建模练习的典型载体。从实际应用场景来看，这类参数化柜体逻辑，不止能用在民用橱柜设计，小到车间工具储物柜、实验室试剂存放柜，大到生产线旁的物料暂存柜、电气柜柜体框架，都能复用这套尺寸驱动的设计思路——只要改动整体总宽、总深、总高参数，所有组成板件的长宽尺寸会自动匹配更新，不需要逐个零件修改尺寸，能大幅减少系列化柜体设计的重复工作量。

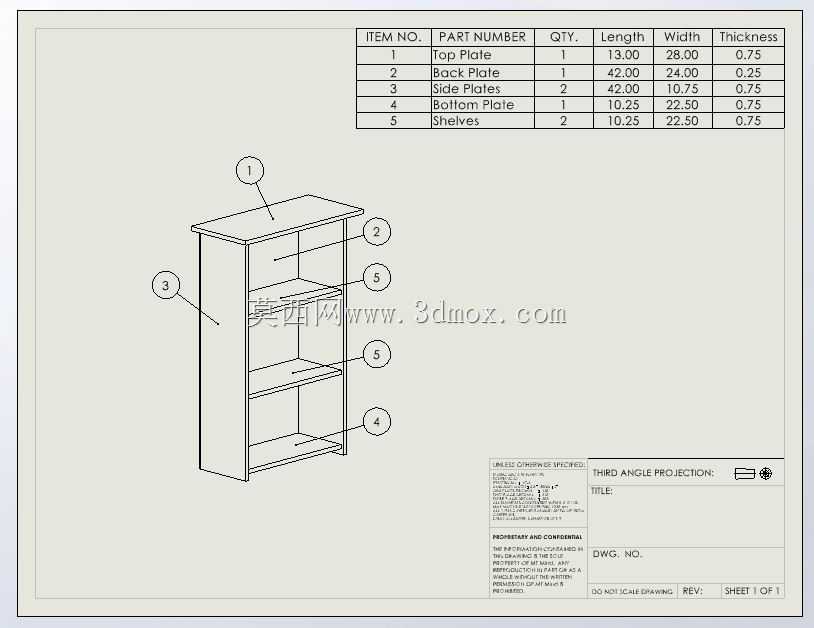

　　从结构组成来看，整套柜体仅由5类板件拼接而成，分别是顶板、背板、两块对称布置的侧板、底板，以及两层可调整间距的搁板，所有板件厚度统一，没有复杂的曲面造型、五金连接件结构，完全是为了演示参数关联逻辑做的简化处理。设计思路上，首先在顶层装配环境里定义三个全局变量：柜体总长度、总宽度、总高度，再把每个板件的轮廓尺寸、定位位置都和这三个全局变量做方程式关联，比如侧板的高度直接等于柜体总高度，侧板的深度等于柜体总宽度，顶板的长度等于柜体总长度，搁板的长度等于总长度减去两倍板厚，搁板的深度等于总宽度减去背板厚度，只要调整顶层的三个全局参数，所有板件的尺寸会自动重算，装配位置也会同步更新，不会出现零件错位、尺寸干涉的问题。

　　在BOM表的配置上，每个板件的属性栏都提前绑定了长度、宽度、厚度三个参数，这些参数直接关联零件的建模尺寸，不需要手动填写，生成BOM的时候可以直接提取这些属性，自动统计每个零件的数量、规格，同时还能直接输出板材切割所需的尺寸列表，给后续的板材开料工序提供直接的尺寸依据，避免人工统计BOM时出现的尺寸错漏、数量统计错误的问题。从安装边界来看，这套简化结构的安装逻辑非常清晰，两块侧板平行布置，背板嵌入两块侧板的后侧边缘，顶板、底板分别固定在侧板的上下两端，两层搁板平行于顶板、底板，按照设定的层间距固定在两块侧板之间，所有板件的连接边都是直角对接，不需要做斜切、开槽等复杂加工，完全贴合参数化演示的需求，不会因为复杂工艺特征增加参数关联的难度。

　　很多刚接触参数化设计的工程师，容易陷入逐个零件建模、最后手动装配的误区，做系列化设计的时候改一个尺寸就要逐个打开零件修改，效率极低还容易出错，这套结构刚好能演示自顶向下设计的核心逻辑：先在装配层定好整体边界尺寸，再把尺寸参数传递到每个子零件，让子零件的尺寸随顶层参数自动更新，同时把加工需要的尺寸信息绑定到零件属性里，实现BOM、切割列表的自动生成。这种设计逻辑不止适用于柜体类产品，所有需要做系列化尺寸衍生的结构件，比如不同规格的设备外壳、安装支架、物料料箱，都可以套用这套思路，把可变尺寸提炼成全局变量，让所有关联特征随参数自动更新，从根源上减少重复建模、手动统计的工作量，也能降低人工修改带来的出错概率。

　　另外这套结构特意做了板件厚度统一的设定，也是为了贴合实际板材加工的场景——常规的柜体加工大多采用统一厚度的人造板材，开料的时候只需要调整切割的长宽尺寸，不需要更换不同厚度的板材，能减少板材库存种类，提高开料的利用率。搁板数量也可以通过参数配置增减，只需要在装配里调整阵列的实例数，BOM里的搁板数量也会同步更新，不需要手动修改BOM条目，这也是参数化设计在实际生产里的实用价值：设计端的修改能直接同步到采购、加工环节的统计文件里，避免设计改了但BOM没更新导致的加工错误、物料错采问题。
