多规格起重吊环螺栓组合结构设计

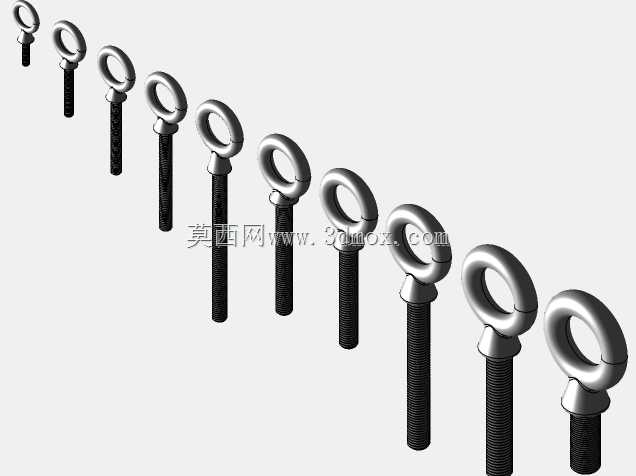

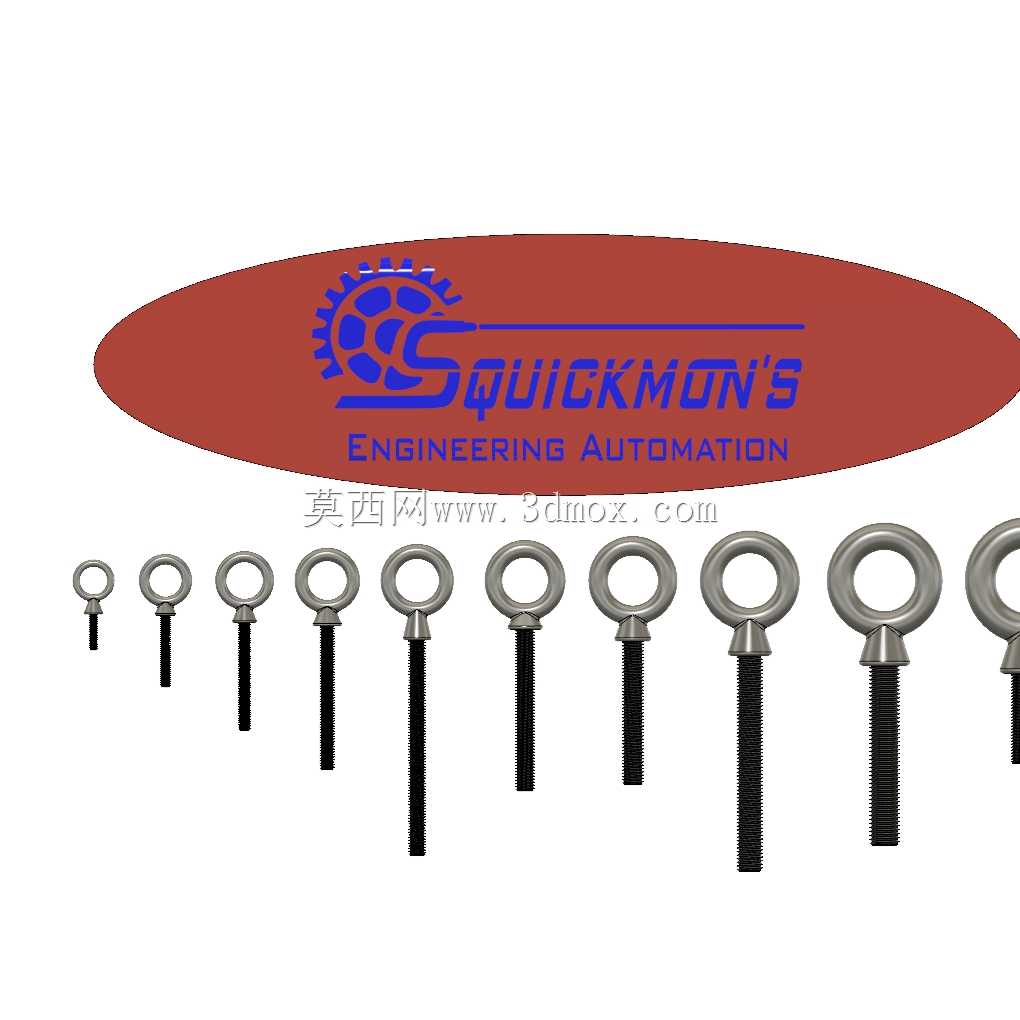

在重型设备吊装、模具转运、生产线工位件移位这类作业场景里，吊环螺栓是承担载荷传递的核心受力连接件，这套组合覆盖了从小型工装夹具到中型设备构件的吊装需求，不同规格对应不同额定载荷区间，选型时可根据被吊件重量、安装面厚度匹配对应螺杆长度与环体内径。从结构设计逻辑来看，吊环部分采用整锻成型的闭环结构，避免焊接接缝带来的应力集中风险，环体内壁做了圆弧过渡处理，能减少与卸扣、吊索接触位置的压应力集中，长期反复吊装作业下也不易出现局部磨损开裂的问题。螺杆部分采用标准三角螺纹，牙型角符合通用紧固件公差要求，能和常见的内螺纹安装孔直接适配，不需要额外加工特殊螺纹结构，螺杆与吊环衔接的位置做了加粗的过渡轴肩，安装拧紧时轴肩端面能紧密贴合被吊件的安装平面，既可以分散接触面的压应力，避免薄型安装面被压溃变形，也能保证吊环安装后保持垂直受力状态，不会因为贴合面倾斜出现侧向分力。不同规格的产品在尺寸边界上做了梯度划分，最小规格螺杆长度较短，适合在薄板类工装、小型电控柜这类安装面厚度有限的构件上使用，环体内径刚好适配小型卸扣与钢丝绳吊头；大规格产品环体内径更大，能兼容更粗的吊索与大吨位卸扣，螺杆长度也对应加长，可穿过较厚的设备安装基座，配合平垫、弹垫锁紧后能满足大载荷吊装的连接强度要求。建模过程中对螺纹收尾、轴肩过渡圆角、环体截面直径这些细节都做了还原，能直接用于装配仿真、吊装方案的干涉检查，也可以作为选型时的尺寸参考，核对安装空间是否满足吊环旋转、吊索摆角的空间要求，避免实际安装时出现吊环与周边结构干涉、吊索摆角过大导致载荷超标的问题。这类吊环螺栓在使用时需要注意安装面必须平整，螺纹啮合长度要达到规范要求，不能在螺纹未完全拧紧的状态下承受载荷，同时吊装时要保证载荷方向沿螺杆轴线方向，避免侧向受力对环体与衔接位置造成额外的弯曲应力，这套组合模型把不同规格的外形尺寸、安装参数都做了统一整理，能方便设计人员在做设备整体方案时直接调用，快速完成吊装点位的结构设计与强度校核，不需要重复绘制不同规格的吊环模型，提升结构设计阶段的工作效率。
